jameslan520
級別: 略有小成
精華主題: 0
發帖數量: 172 個
工控威望: 371 點
下載積分: 714 分
在線時間: 54(小時)
注冊時間: 2009-03-13
最后登錄: 2023-04-07
查看jameslan520的 主題 / 回貼
樓主  發表于: 2009-06-10 21:43
我手頭有份ProFace G2500S工程文件，里面的一些電機的狀態是用自己做的幾個畫面做成的動態L-Tag，但我在畫面上根本找不到這個部件，放到觸摸屏上連上PLC后就可以看到，這是怎么回事�。吭醪拍茉诋�(huà)面上找到那些對應的L-Tag呢？
還有很多M-Tag的在畫面上只是顯示一個黑色的方框，一大堆，沒辦法看到實際的畫面效果，要看真正的畫面都是需要傳到觸摸屏上連上PLC后才行，特別是那些標簽多的時候一個疊一個跟本都不知到怎樣修改好，這方面各位有什么好的辦法嗎？
hsiwei
級別: 家園�？�
精華主題: 1 篇
發帖數量: 219 個
工控威望: 872 點
下載積分: 2708 分
在線時間: 246(小時)
注冊時間: 2008-11-22
最后登錄: 2024-01-26
查看hsiwei的 主題 / 回貼
1樓  發表于: 2009-06-10 23:37

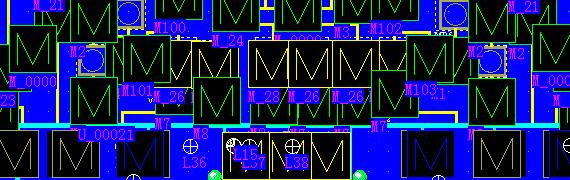

圖片：
這個L-TAG 和M-TAG 都沒辦法直接修改，
L-TAG 的畫面是取以BASE SCREEN， IMAGE SCREEN， 或是IMAGE SCREEN(CF卡)
M-TAG的畫面就是MARK SCREEN。
所以就要到相對的SCREEN修改。
本帖最近評分記錄：
  • 下載積分:+2(zyfzxh) 熱心助人,加分表?yè)P(yáng)
    jameslan520
    級別: 略有小成
    精華主題: 0
    發帖數量: 172 個
    工控威望: 371 點
    下載積分: 714 分
    在線時間: 54(小時)
    注冊時間: 2009-03-13
    最后登錄: 2023-04-07
    查看jameslan520的 主題 / 回貼
    2樓  發表于: 2009-06-11 19:38
    今天已經弄清楚了，只是我們以前那工程把畫面搞得太復雜了，讓我看花了眼。
    hsf2234
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看hsf2234的 主題 / 回貼
    3樓  發表于: 2009-08-02 13:45
    用GP300的那個軟體，能把不想要的暫時放一邊去，需要是再拖回來，很方便的
    mmkulala
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看mmkulala的 主題 / 回貼
    4樓  發表于: 2009-08-02 22:02
    L TAG一般都是調用base 的一個畫面，觸發條件成立時就顯示那個base screem  ， 那個十字小圓圈就是啦
