lijirui
級別: 家園�？�
精華主題: 0
發帖數量: 125 個
工控威望: 526 點
下載積分: 954 分
在線時間: 160(小時)
注冊時間: 2008-07-15
最后登錄: 2022-01-23
查看lijirui的 主題 / 回貼
樓主  發表于: 2010-08-24 09:49
對于UG330的觸摸屏，點【元件】【警告】【警告顯示】做好畫面后，怎么插入警告顯示信息，比如我PLC里設定M300為電流過流報警，怎么顯示到報警顯示區域。我在信息里做好電流過流報警但是不能輸入M300
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6767 個
工控威望: 38368 點
下載積分: 2841 分
在線時間: 9503(小時)
注冊時間: 2006-09-13
最后登錄: 2024-11-15
查看cvlsam的 主題 / 回貼
1樓  發表于: 2010-08-24 09:59





請認真看用戶手冊。
樓主留言：

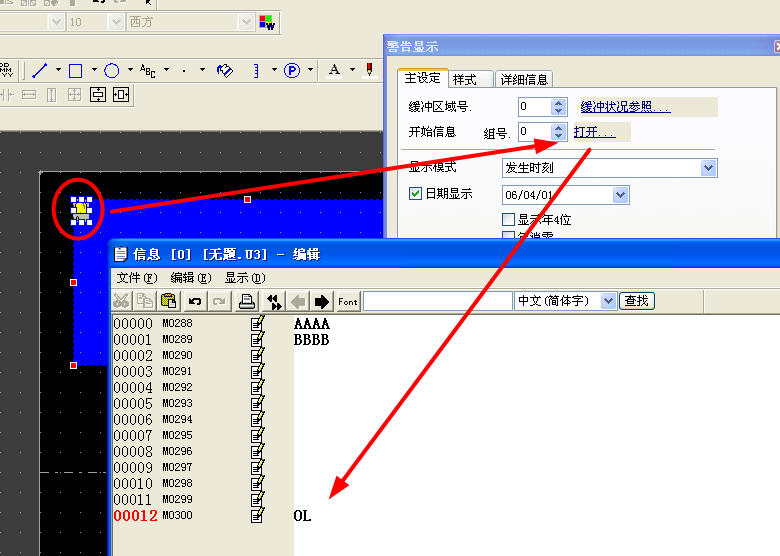

但我在編輯信息時如里面的0號為M0288報警信息為AAAA里面的M0288是怎么輸入的，我每次編輯時都是自動生成的位，大哥有QQ嗎，可以加我嗎597020139，謝謝
本帖最近評分記錄：
  • 下載積分:+5(zyfzxh) 熱心助人
    cvlsam
    富士低壓，POD（觸摸屏），PLC專賣
    級別: VIP會員

    精華主題: 3 篇
    發帖數量: 6767 個
    工控威望: 38368 點
    下載積分: 2841 分
    在線時間: 9503(小時)
    注冊時間: 2006-09-13
    最后登錄: 2024-11-15
    查看cvlsam的 主題 / 回貼
    2樓  發表于: 2010-08-24 10:42

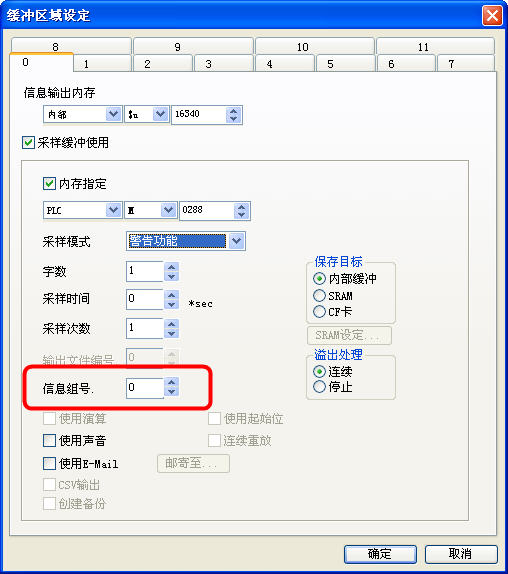

    樓主不看前面那張圖嗎？連緩沖區都不設定談什么�。。。。。。。。。。。。�！
    樓主留言：
    還是有點不太明白，我有六個報警要設定六個緩沖區域設定嗎？我的PLC點I1.3對應是IW00130嗎？如果我下個報警點在I2.3在信息里要回車到00230再寫入我的報警信息嗎？再如果我的別的報警點是T30我要在創建一個信息嗎？謝謝了！
    cvlsam
    富士低壓，POD（觸摸屏），PLC專賣
    級別: VIP會員

    精華主題: 3 篇
    發帖數量: 6767 個
    工控威望: 38368 點
    下載積分: 2841 分
    在線時間: 9503(小時)
    注冊時間: 2006-09-13
    最后登錄: 2024-11-15
    查看cvlsam的 主題 / 回貼
    3樓  發表于: 2010-08-24 11:56
    請先理解緩沖區的定義再來后續的討論�。。。。。�！

    緩沖區以字為單位，1個字等于16個位。

    可以建立：256×16個報警信息，你仍然不夠？

    那么就開辟第2個緩沖區。

    請使用連續地址來設定你報警，這樣至少會給你帶來2個好處：
    1、你的程序結構會變得清晰。
    2、POD的掃描效率會得到提升。

    Regards
    lijirui
    級別: 家園常客
    精華主題: 0
    發帖數量: 125 個
    工控威望: 526 點
    下載積分: 954 分
    在線時間: 160(小時)
    注冊時間: 2008-07-15
    最后登錄: 2022-01-23
    查看lijirui的 主題 / 回貼
    4樓  發表于: 2010-08-24 16:46
    謝謝問題已解決！還有一個問題就是我有兩個圖像，一個由PLC控制X軸移動，一個X]Y軸移動，我把這兩個圖像分別放進兩個圖形庫嗎？然后用兩個圖形繼電器設定圖形嗎？還有就是圖像顏色問題，我的屏顏色是藍色加載圖像繼電器后圖像顏色和原來不一樣怎么辦？
    qianxing2010
    級別: *
    精華主題: * 篇
    發帖數量: * 個
    工控威望: * 點
    下載積分: * 分
    在線時間: (小時)
    注冊時間: *
    最后登錄: *
    查看qianxing2010的 主題 / 回貼
    5樓  發表于: 2010-09-25 10:22
    學習學習
