樓主  發表于: 2011-07-05 11:23
圖片：

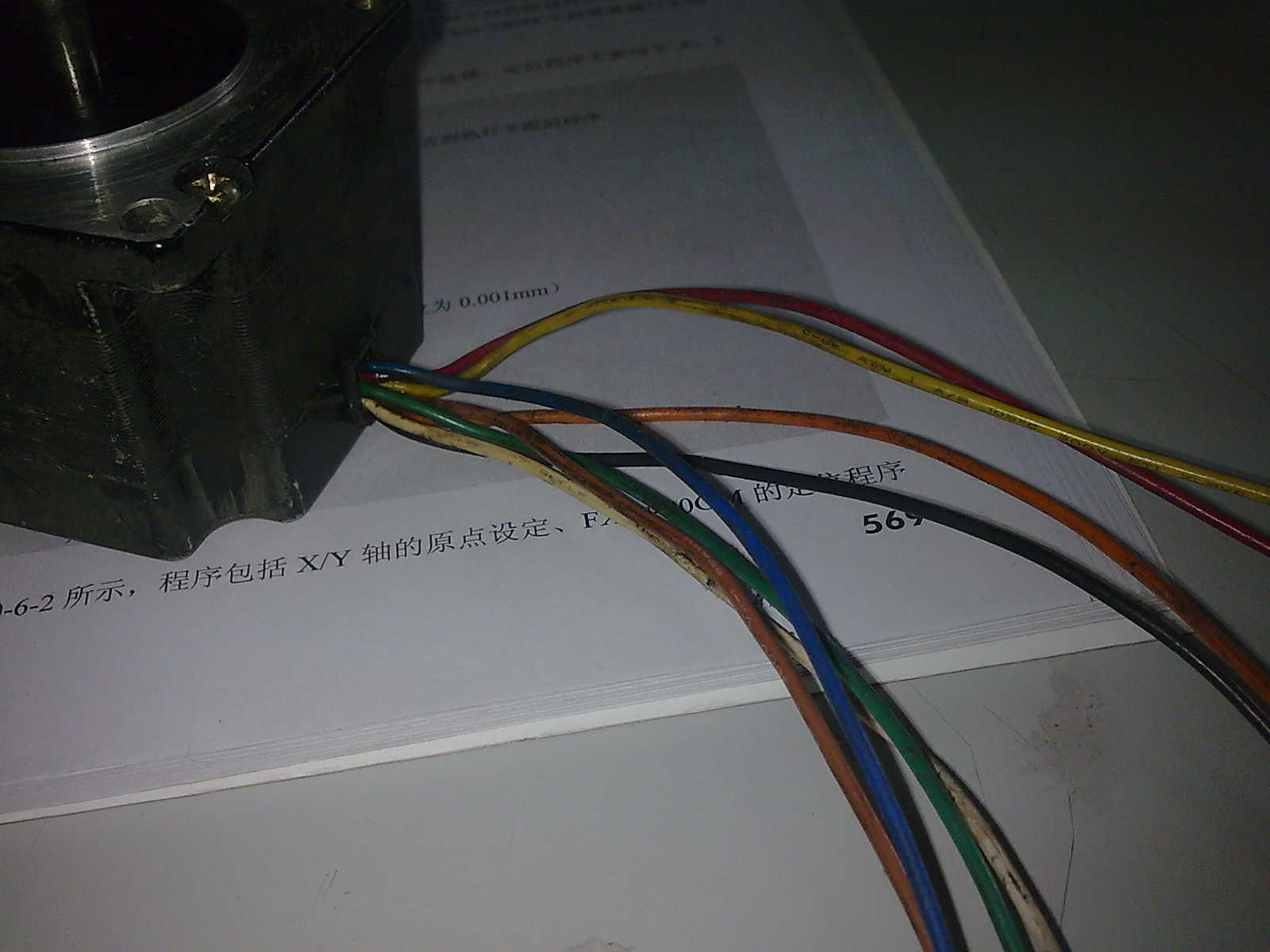

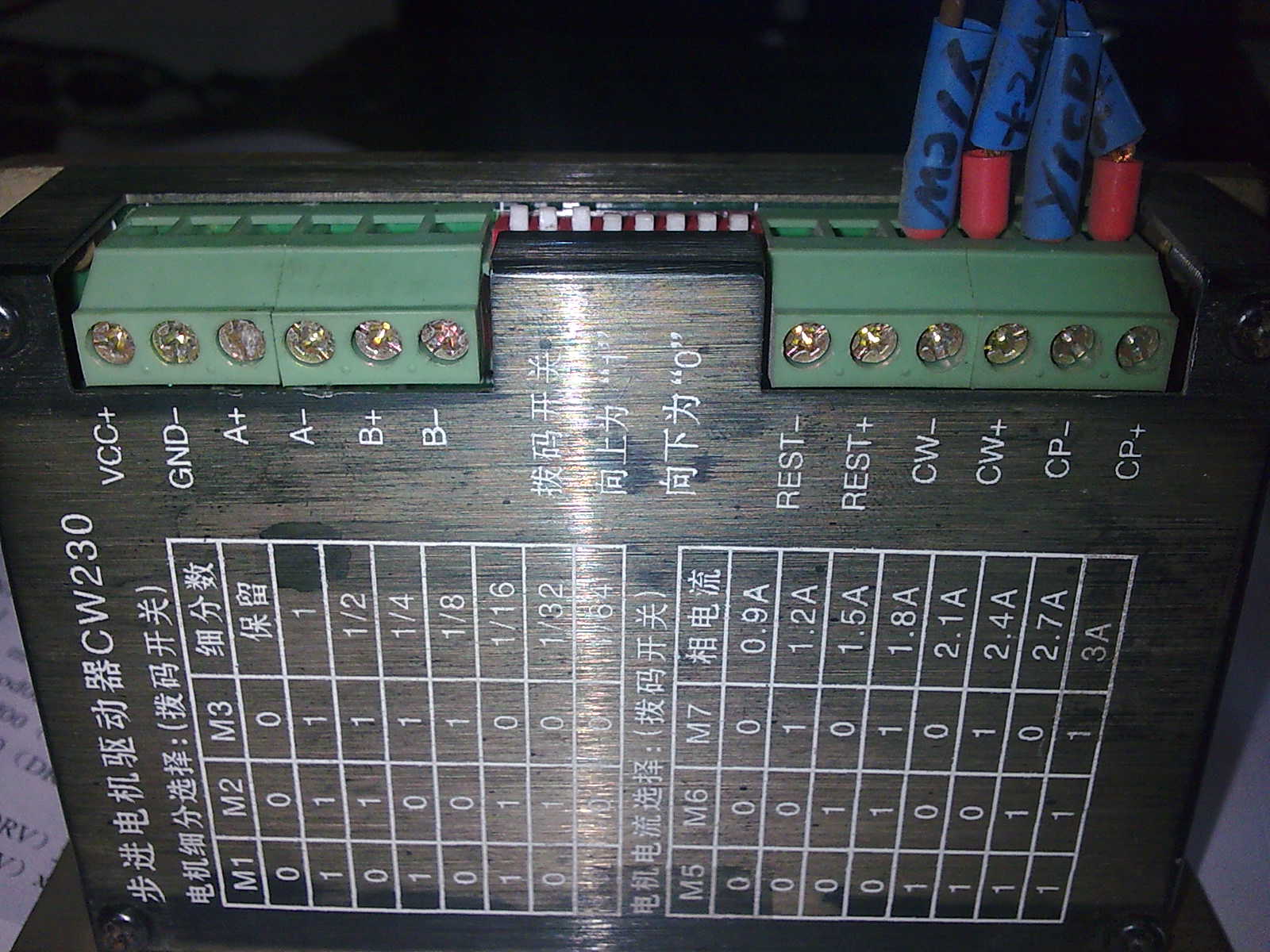

步進電機驅動器CW230和電機的接線問題，跟步進電機怎么接，（電機的顏色線對應的接線柱）驅動器每個接線柱的含義，
請哪位師傅告知非常感謝，還有怎么和PLC連接
科技改變未來
知識就是讓你禿頭的力量
級別: 家園�？�
精華主題: 0
發帖數量: 553 個
工控威望: 758 點
下載積分: 10387 分
在線時間: 439(小時)
注冊時間: 2011-04-18
最后登錄: 2024-11-06
查看科技改變未來的 主題 / 回貼
1樓  發表于: 2011-07-10 21:26
你把驅動器的說明數看會就會接線了很簡單的了 VCC-電源正極GND-電源負極A+A-B+B-就是電機的兩相繞組啊  CP+CP-就是脈沖啊CW就是反轉信號 也可能是反轉的時候脈沖接這里 （要看說明書）REST就是復位了 哈哈 希望可以幫到你  高手接著指點
