樓主  發表于: 2011-02-22 08:40
圖片：

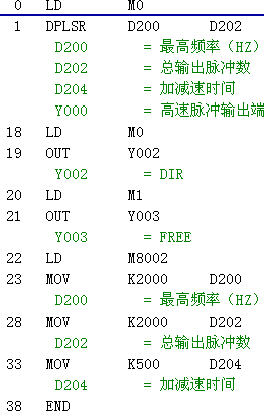

小弟剛剛接觸步進電機的控制，選用的時杭州中達的三相混合式步進電機FHB3913-H,驅動器是ZD-HB30622。程序如圖我怎么就沒有辦法驅動電機啊？
hangtian1045
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看hangtian1045的 主題 / 回貼
1樓  發表于: 2011-02-22 09:00
程序不完全，沒法告訴你，請把驅動器的圖片能否發過來
flyfox1047
級別: 略有小成
精華主題: 0
發帖數量: 190 個
工控威望: 316 點
下載積分: 2029 分
在線時間: 77(小時)
注冊時間: 2008-07-09
最后登錄: 2024-04-07
查看flyfox1047的 主題 / 回貼
2樓  發表于: 2011-02-22 13:29
看了你的程序，應該是可以驅動的，可能是你電路沒有接好，從下面幾個方面檢查：
1.驅動器電源，AC或DC要分清，要根據電機選擇合適功率的電源
2.驅動器信號光偶都是5V的，如果使用24V電源需串一個2K電阻，12V電源則串一個1K電阻
3.驅動器的設置，要選擇脈沖+方向的方式，細分設置是否正確
4.最重要的一點，你是否使用的晶體管輸出的PLC？
{笑傲江湖}
不斷進步，勇攀高峰！
級別: 略有小成
精華主題: 0
發帖數量: 117 個
工控威望: 281 點
下載積分: 765 分
在線時間: 52(小時)
注冊時間: 2011-01-17
最后登錄: 2015-06-17
查看{笑傲江湖}的 主題 / 回貼
3樓  發表于: 2011-02-22 19:56
謝謝各位大哥指點！進過仔細檢查發現PLC輸出的控制信號接到驅動器的室友CP信號和DIR信號弄反了！調換后正常。哎！驅動器接頭非要用個DB9針的！
a441298512
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看a441298512的 主題 / 回貼
4樓  發表于: 2011-02-22 20:09
不懂
不懂
03281251
物競天擇，適者生存！
級別: 家園�？�
精華主題: 0
發帖數量: 380 個
工控威望: 562 點
下載積分: 2831 分
在線時間: 73(小時)
注冊時間: 2010-11-06
最后登錄: 2022-12-17
查看03281251的 主題 / 回貼
5樓  發表于: 2011-02-22 22:10
學習了！
