樓主  發表于: 2011-08-18 22:51
關于QJ71C24N-R2 與 GX 的連線 到底是 手冊上那一種接法呢! 我嘗試了各種方法，到現在還是沒有連上��！
我已經按照手冊上把開關設置好; 用SC軟件設置了智能模塊！
還是沒連上，一通訊，模塊的RD燈閃了一下，然后就亮ERR.燈了�。ㄥe(cuò)誤代碼報32616） 大家快救救我吧！


kstan
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kstan的 主題 / 回貼
1樓  發表于: 2011-08-18 23:05

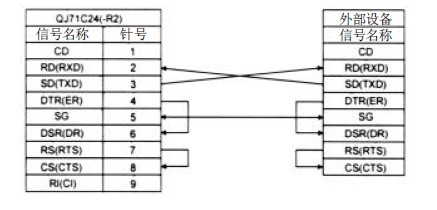

圖片：
圖片：
GX 的設置是
baoshizhi
級別: VIP會員
精華主題: 1 篇
發帖數量: 522 個
工控威望: 529 點
下載積分: 2230 分
在線時間: 201(小時)
注冊時間: 2006-08-21
最后登錄: 2014-07-20
查看baoshizhi的 主題 / 回貼
2樓  發表于: 2011-08-19 09:43
GX 的設置有錯，
實際上不要做任何設置就可以連接(只要連接線對).
建議用RS232口
baoshizhi
級別: VIP會員
精華主題: 1 篇
發帖數量: 522 個
工控威望: 529 點
下載積分: 2230 分
在線時間: 201(小時)
注冊時間: 2006-08-21
最后登錄: 2014-07-20
查看baoshizhi的 主題 / 回貼
3樓  發表于: 2011-08-19 09:48

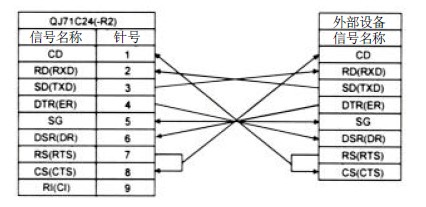

連接線用圖上的第一個
kstan
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看kstan的 主題 / 回貼
4樓  發表于: 2011-08-19 16:07
非常感謝！我已經連上了！
