樓主  發表于: 2011-05-19 06:17
臺達觸摸屏與三菱PLC連接線
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158610 分
在線時間: 3153(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-10
查看sjm213的 主題 / 回貼
1樓  發表于: 2011-05-19 09:05
臺達官網上有接線手冊下載。

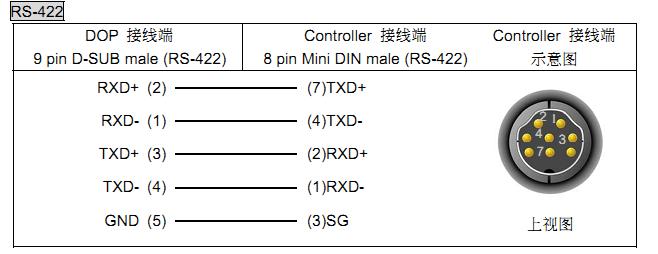

以FX2N為例，走422，接線如下：
licx66
級別: 略有小成
精華主題: 0
發帖數量: 217 個
工控威望: 351 點
下載積分: 3318 分
在線時間: 150(小時)
注冊時間: 2011-03-21
最后登錄: 2022-04-26
查看licx66的 主題 / 回貼
2樓  發表于: 2011-10-11 10:47
貌似這個接線圖 對DOP-B10S615和FX2NPLC 不可以用 不知道還有沒有其他的的 接線方式
