樓主  發表于: 2012-01-03 17:04
大家好！我是新手

大家能不能幫忙給個星三角降壓?jiǎn)?dòng)梯形圖（三菱的）并加以解釋各個觸點
henrywang
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看henrywang的 主題 / 回貼
1樓  發表于: 2012-01-10 10:02
怎么沒人歡迎啊
english715
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 119 點
下載積分: 685 分
在線時間: 39(小時)
注冊時間: 2011-09-13
最后登錄: 2024-10-21
查看english715的 主題 / 回貼
2樓  發表于: 2012-01-11 11:46

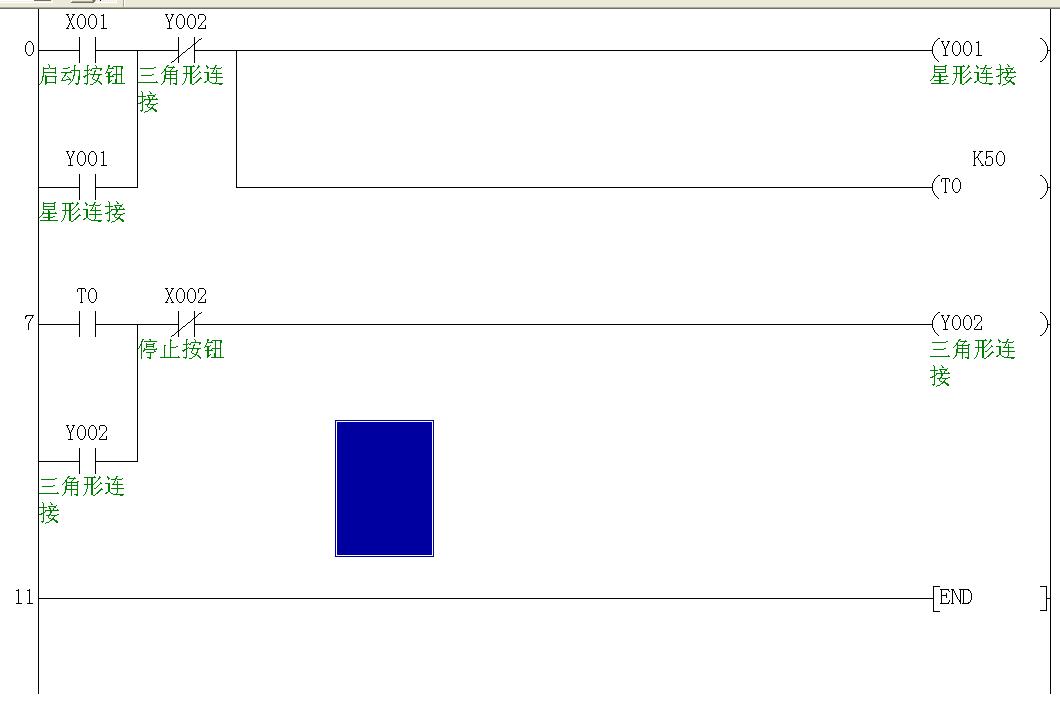

圖片：
寫了個簡單的，希望對你有所幫助
威綸觸摸屏
henrywang
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看henrywang的 主題 / 回貼
3樓  發表于: 2012-01-12 13:18
謝謝你，不過這個圖只用到星形與三解形觸點，好像主觸沒有用到哦！
能否給個詳細的
yeyhx
愛雖沒有說出口, 但并不代表不愛!!!
級別: 略有小成
精華主題: 0
發帖數量: 463 個
工控威望: 422 點
下載積分: 1168 分
在線時間: 36(小時)
注冊時間: 2007-04-20
最后登錄: 2023-06-05
查看yeyhx的 主題 / 回貼
4樓  發表于: 2012-01-12 14:39
LZ ，把2樓的Y0和Y1分別接到兩個交流接觸器就可以了，一個是星形方式的接觸器，一個是三角形方式的接觸器。
工控技術討論群火爆招人中：32853037
群里不定期贈送群友視頻教程，不帶嘴的免進。

GOOD  LUCK
了卻一段情緣，成就一翻事業！
sport1988
級別: 論壇先鋒
精華主題: 0
發帖數量: 359 個
工控威望: 1837 點
下載積分: 4651 分
在線時間: 134(小時)
注冊時間: 2011-11-05
最后登錄: 2023-09-05
查看sport1988的 主題 / 回貼
5樓  發表于: 2012-01-12 14:42

lcl007913
級別: 略有小成
精華主題: 0
發帖數量: 41 個
工控威望: 209 點
下載積分: 493 分
在線時間: 79(小時)
注冊時間: 2009-01-07
最后登錄: 2024-11-07
查看lcl007913的 主題 / 回貼
6樓  發表于: 2012-01-13 13:11
不知道他們會不會，
zmy450365
超越夢想
級別: 網絡英雄
精華主題: 0
發帖數量: 787 個
工控威望: 5312 點
下載積分: 15628 分
在線時間: 388(小時)
注冊時間: 2011-12-21
最后登錄: 2020-05-31
查看zmy450365的 主題 / 回貼
7樓  發表于: 2012-01-14 22:42
在外面也要連鎖；確保安全
dgredboy
級別: 略有小成
精華主題: 0
發帖數量: 260 個
工控威望: 344 點
下載積分: 617 分
在線時間: 32(小時)
注冊時間: 2010-07-14
最后登錄: 2012-06-15
查看dgredboy的 主題 / 回貼
8樓  發表于: 2012-01-15 22:41
主觸就用多一個輸出點就可以了
