樓主  發表于: 2012-04-27 13:27
請問在編輯數據時 梯形圖和SFC 能否同時使用  在PLC讀取數據時的邏輯順序的怎么樣的 ，懇請大俠幫忙？
meipingboy
級別: 家園�？�
精華主題: 0
發帖數量: 529 個
工控威望: 735 點
下載積分: 9628 分
在線時間: 609(小時)
注冊時間: 2009-09-13
最后登錄: 2024-08-30
查看meipingboy的 主題 / 回貼
1樓  發表于: 2012-04-27 14:19
樓主編個程序試下不就知道了？

FX 2N 我試過，可以同時使用。編程時用SFC編，專門建個塊寫PLC程序
活到老學到老：還有 8  分沒學到
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8219 個
工控威望: 10348 點
下載積分: 21038 分
在線時間: 3008(小時)
注冊時間: 2007-03-01
最后登錄: 2024-11-13
查看guochunyi的 主題 / 回貼
2樓  發表于: 2012-04-27 15:32
Q系列的,完全沒有問題.
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
partboy
級別: 探索解密
精華主題: 0
發帖數量: 54 個
工控威望: 170 點
下載積分: 3264 分
在線時間: 63(小時)
注冊時間: 2011-05-14
最后登錄: 2020-07-09
查看partboy的 主題 / 回貼
3樓  發表于: 2012-04-27 20:05
能不能把SFC中的步理解為子程序一類的，就怕SFC中的條件與外部梯形圖程序有沖突。
meipingboy
級別: 家園�？�
精華主題: 0
發帖數量: 529 個
工控威望: 735 點
下載積分: 9628 分
在線時間: 609(小時)
注冊時間: 2009-09-13
最后登錄: 2024-08-30
查看meipingboy的 主題 / 回貼
4樓  發表于: 2012-04-28 07:59
應該說也不是跟子程序類似。
在執行SFC程序時，執行到某一步條件沒有澫足，此時如果外部梯形圖正好滿足這條件，那么SFC就會執行下一步動作。
我做過一個程序，程序里有4個單獨的步進程序，再加一個梯形圖程序
現在正準備做一個校直機步進程序
用了步進，感覺編程比單用梯形圖簡單、省力。

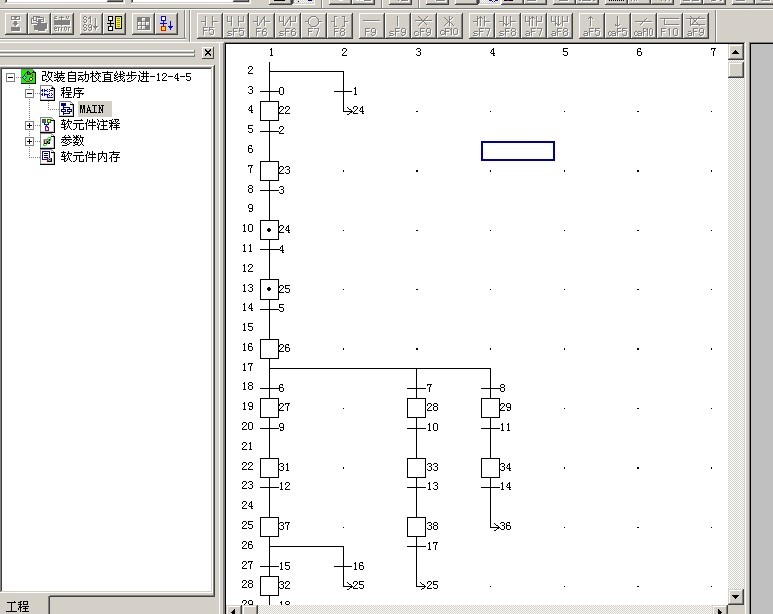

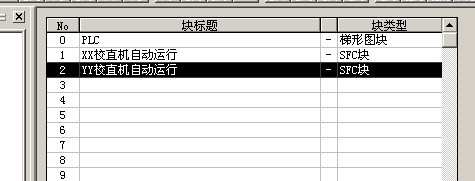

下面是我做的程序截圖





活到老學到老：還有 8  分沒學到
kaioo
級別: 工控俠客
精華主題: 0
發帖數量: 110 個
工控威望: 2617 點
下載積分: 2618 分
在線時間: 193(小時)
注冊時間: 2012-04-06
最后登錄: 2024-06-12
查看kaioo的 主題 / 回貼
5樓  發表于: 2012-04-28 08:16
樓主能發我一份嗎？讓我們這些小菜學習學習。baisff@yahoo.com.cn
kaioo
級別: 工控俠客
精華主題: 0
發帖數量: 110 個
工控威望: 2617 點
下載積分: 2618 分
在線時間: 193(小時)
注冊時間: 2012-04-06
最后登錄: 2024-06-12
查看kaioo的 主題 / 回貼
6樓  發表于: 2012-04-28 08:17
搞錯！樓上上的能發我一份嗎？讓我們這些小菜學習學習。baisff@yahoo.com.cn
meipingboy
級別: 家園�？�
精華主題: 0
發帖數量: 529 個
工控威望: 735 點
下載積分: 9628 分
在線時間: 609(小時)
注冊時間: 2009-09-13
最后登錄: 2024-08-30
查看meipingboy的 主題 / 回貼
7樓  發表于: 2012-04-28 09:17
程序還沒有調試，某些地方可能有問題，如果不介意，可以發你一份。
活到老學到老：還有 8  分沒學到
mhbxfys
趁年輕，走遍中國！
級別: 網絡英雄
精華主題: 0
發帖數量: 675 個
工控威望: 7027 點
下載積分: 7077 分
在線時間: 231(小時)
注冊時間: 2012-01-04
最后登錄: 2024-11-12
查看mhbxfys的 主題 / 回貼
8樓  發表于: 2012-04-28 09:36
可以同時使用！
感謝每位朋友！ 承接plc柜、電氣柜設計、定制。觸摸屏組態、調試。 藍海華騰變頻器代理，變頻器維修！�。�   QQ:545636511
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 989 個
工控威望: 1145 點
下載積分: 18344 分
在線時間: 271(小時)
注冊時間: 2009-05-29
最后登錄: 2024-10-27
查看zsh340的 主題 / 回貼
9樓  發表于: 2012-04-28 11:37
當然可以用，就相當西門子300的塊一樣，一個LAD是一個塊，一個SFC0是一個塊，一個SFC1也是一個塊。FX只能建一個LAD塊，SFC可以多個，Q的都可以建多個塊。
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
partboy
級別: 探索解密
精華主題: 0
發帖數量: 54 個
工控威望: 170 點
下載積分: 3264 分
在線時間: 63(小時)
注冊時間: 2011-05-14
最后登錄: 2020-07-09
查看partboy的 主題 / 回貼
10樓  發表于: 2012-04-28 12:38
嗯 謝謝大家的幫助
partboy
級別: 探索解密
精華主題: 0
發帖數量: 54 個
工控威望: 170 點
下載積分: 3264 分
在線時間: 63(小時)
注冊時間: 2011-05-14
最后登錄: 2020-07-09
查看partboy的 主題 / 回貼
11樓  發表于: 2012-04-28 12:52
我其實想用SFC寫自動的程序，梯形圖寫手動及一些異常信息，怕有沖突，西門子直接調用FC就不會那樣
  • «
