樓主  發表于: 2012-05-04 21:26
圖片：
圖片：

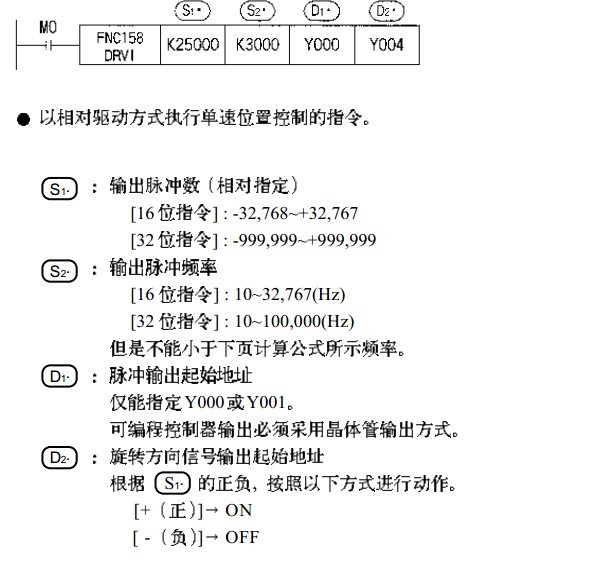

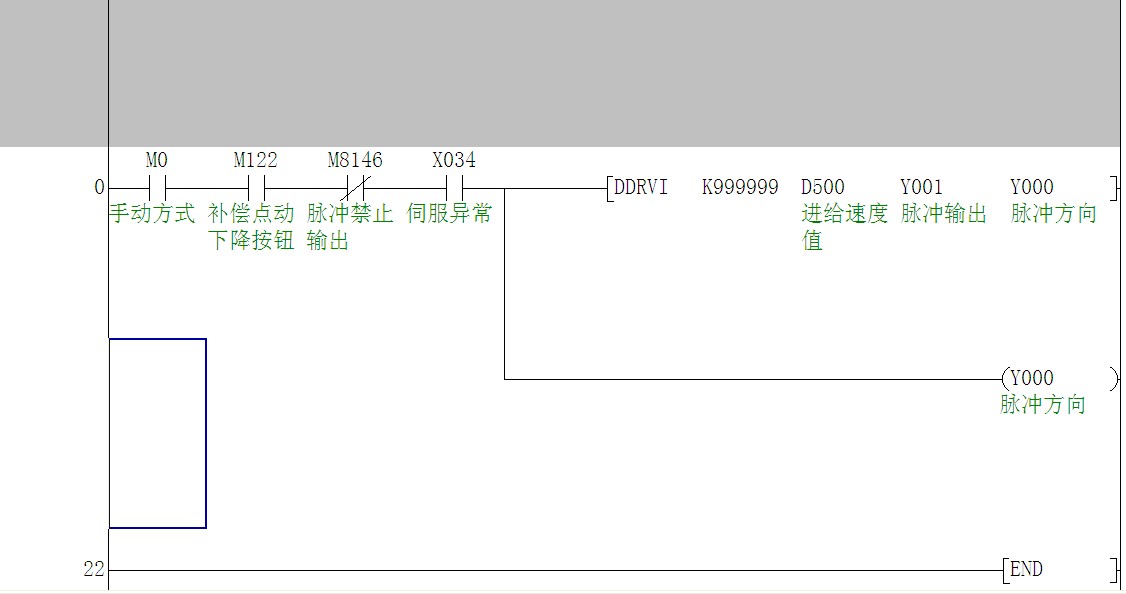

第一個圖指令介紹上說：S1脈沖輸出數32位指令在-999999~+999999之間，第二個程序圖上S1=9999999，和第一個圖上介紹不符，那么，程序上S1按多少處理，還有怎么理解脈沖輸出起始地址，現在還不是很理解，求高手解釋
新人一個 謝謝大家的幫助
工控康
級別: 略有小成
精華主題: 0
發帖數量: 93 個
工控威望: 221 點
下載積分: 753 分
在線時間: 65(小時)
注冊時間: 2011-05-13
最后登錄: 2024-07-14
查看工控康的 主題 / 回貼
1樓  發表于: 2012-05-04 21:36
在線求解釋
新人一個 謝謝大家的幫助
dylan0719
級別: 家園�？�
精華主題: 0
發帖數量: 60 個
工控威望: 759 點
下載積分: 3004 分
在線時間: 34(小時)
注冊時間: 2010-07-20
最后登錄: 2015-09-05
查看dylan0719的 主題 / 回貼
2樓  發表于: 2012-05-04 23:16
相對定位指令在程序中一般用來做JOG運動，也就是我們平時操作的JOG+   JOG-(或者是CW  CCW)
指令中S1為正值時，馬達向正方向運轉；S1為負值時，馬達向負方向運轉。
當指令前方的條件接通時，PLC輸出脈沖，條件斷開時，脈沖輸出停止。如果條件一直接通，當脈沖輸出S1設定的數值才會停止。（DRVA不一樣，指令被觸發后，不管條件是否保持，都會輸出完設定的脈沖數，除非報警或者是急停）。之所以設定為999999或者是-999999這個最大值，是為了保證我們能將馬達移動到足夠遠的位置。
脈沖輸出起始地址Y0.  Y1----PLC只能在這兩個輸出點上輸出脈沖，其他輸出點不具備這個功能
勵志照亮人生
級別: 略有小成
精華主題: 0
發帖數量: 95 個
工控威望: 215 點
下載積分: 8602 分
在線時間: 46(小時)
注冊時間: 2011-07-10
最后登錄: 2016-09-15
查看勵志照亮人生的 主題 / 回貼
3樓  發表于: 2012-05-07 15:56
圖片：
請問一下2樓，是不是指定運行方向的Y000要單獨置ON，如圖 Y000
cwxok
級別: 論壇先鋒
精華主題: 0
發帖數量: 658 個
工控威望: 1239 點
下載積分: 1043 分
在線時間: 1260(小時)
注冊時間: 2007-11-17
最后登錄: 2024-09-14
查看cwxok的 主題 / 回貼
4樓  發表于: 2012-05-08 14:22
糾正一下,DDRVA和DDRVI 前面觸點條件斷開后,都是減速停止! 方向不用單獨置ON,DDRVI 的脈沖數設為負數就反轉了!
http://store.taobao.com/shop/view_shop.htm?asker=wangwang&shop_nick=%B9%A4%BF%D8%B2%CC%C9%FA  歡迎光顧我的淘寶,更多更全三菱產品供應!
fnhghdyygt
級別: 探索解密
精華主題: 0
發帖數量: 30 個
工控威望: 145 點
下載積分: 617 分
在線時間: 56(小時)
注冊時間: 2011-08-09
最后登錄: 2024-07-01
查看fnhghdyygt的 主題 / 回貼
5樓  發表于: 2012-05-09 17:02
這兩個指令關系到原點問題的吧！  drvi是相對目前位置多要移動的脈沖數，drva是相對原點要移動的脈沖數吧！   我是這樣理解的  不知道對不對
