PLC與屏連好線后，PLC里寫了簡單一行程序，屏上也就是一個位狀態設置開關。通電后點擊那個位元件，屏上總是顯示”PLC　NO　RESPONSE”，請教各位：是哪兒出問題了？謝謝！
94114602
級別: 略有小成
精華主題: 0
發帖數量: 99 個
工控威望: 225 點
下載積分: 3480 分
在線時間: 57(小時)
注冊時間: 2012-03-22
最后登錄: 2024-07-24
查看94114602的 主題 / 回貼
1樓  發表于: 2012-06-02 20:45
沒有通信上，看下設置和接線對不對！
358273433
級別: 家園�？�
精華主題: 0
發帖數量: 609 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1031(小時)
注冊時間: 2010-04-16
最后登錄: 2024-10-11
查看358273433的 主題 / 回貼
2樓  發表于: 2012-06-02 20:57

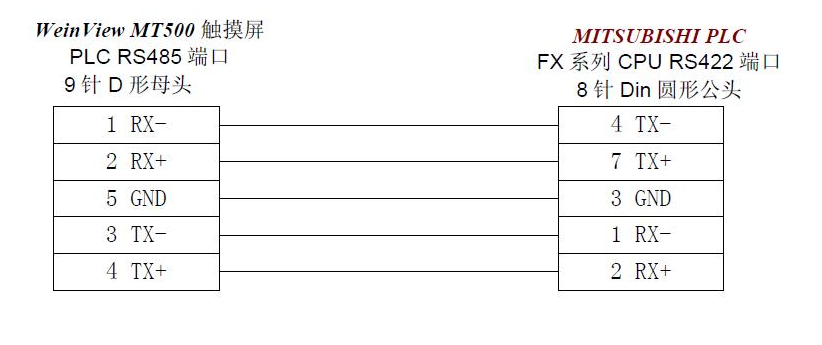

圖片：
線是新買的，接線如圖。請問樓上的朋友：這條線有問題沒有？如果線沒有問題，PLC和屏要如何正確設置？非常感謝！
wang551615
級別: 工控俠客
精華主題: 0
發帖數量: 334 個
工控威望: 3455 點
下載積分: 67581 分
在線時間: 466(小時)
注冊時間: 2007-09-03
最后登錄: 2024-11-13
查看wang551615的 主題 / 回貼
3樓  發表于: 2012-06-02 21:13


接線沒有問題，估計時設置的問題

不會貼圖片
[ 此帖被wang551615在2012-06-02 21:19重新編輯 ]
wang551615
級別: 工控俠客
精華主題: 0
發帖數量: 334 個
工控威望: 3455 點
下載積分: 67581 分
在線時間: 466(小時)
注冊時間: 2007-09-03
最后登錄: 2024-11-13
查看wang551615的 主題 / 回貼
4樓  發表于: 2012-06-02 21:21

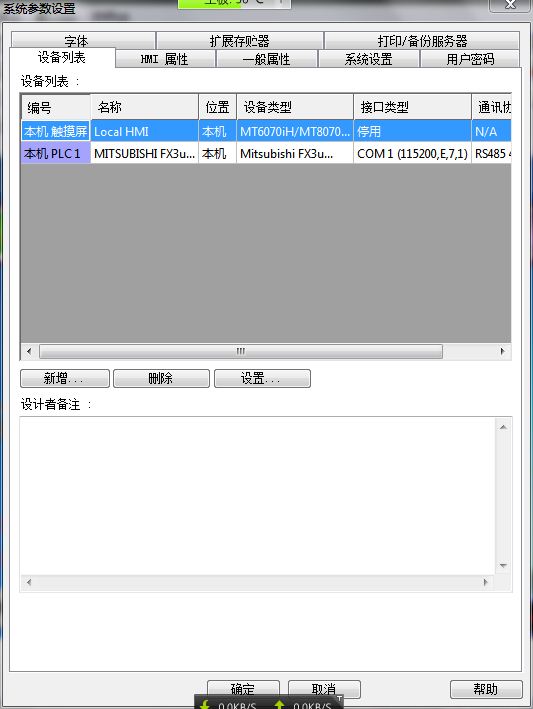

圖片：
圖片：
上傳設置的圖片，PLC不用設置也設置不了，接在自帶的圓口上�。�！
358273433
級別: 家園常客
精華主題: 0
發帖數量: 609 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1031(小時)
注冊時間: 2010-04-16
最后登錄: 2024-10-11
查看358273433的 主題 / 回貼
5樓  發表于: 2012-06-02 21:31
我是按樓上朋友這樣設置的，還是顯示”PLC　NO　RESPONSE”。
wang551615
級別: 工控俠客
精華主題: 0
發帖數量: 334 個
工控威望: 3455 點
下載積分: 67581 分
在線時間: 466(小時)
注冊時間: 2007-09-03
最后登錄: 2024-11-13
查看wang551615的 主題 / 回貼
6樓  發表于: 2012-06-02 21:36
前段時間才做的工程就是這樣設置的，沒有通訊問題！完全好用！
358273433
級別: 家園�？�
精華主題: 0
發帖數量: 609 個
工控威望: 838 點
下載積分: 1362 分
在線時間: 1031(小時)
注冊時間: 2010-04-16
最后登錄: 2024-10-11
查看358273433的 主題 / 回貼
7樓  發表于: 2012-06-02 22:20
謝謝樓上的朋友
