樓主  發表于: 2012-07-11 08:27
各位前輩，我們現在要設計一臺新設備，里面包含3~4個PLC，需要同時跟觸摸屏進行通訊，PLC直接也要進行通訊，請問需要加什么樣的特殊模塊進行通訊，小弟剛剛才開始學，請各位前輩多多指點，謝謝！
活到老學到老
hyundai天梭
忙里偷閑
級別: 略有小成
精華主題: 0
發帖數量: 401 個
工控威望: 463 點
下載積分: 7091 分
在線時間: 677(小時)
注冊時間: 2008-11-07
最后登錄: 2024-12-14
查看hyundai天梭的 主題 / 回貼
1樓  發表于: 2012-07-11 09:03
1.不加任何模塊..可以把1個PLC作為主站,其他3個作為從站,主站與從站進行數據交換.觸摸屏與主站進行數據交換.
2.用網絡模塊.
huhaiming
上海
級別: 家園�？�
精華主題: 0
發帖數量: 487 個
工控威望: 590 點
下載積分: 11623 分
在線時間: 289(小時)
注冊時間: 2011-04-09
最后登錄: 2021-09-25
查看huhaiming的 主題 / 回貼
2樓  發表于: 2012-07-11 12:43
1樓正確
tang7378343
級別: 探索解密
精華主題: 0
發帖數量: 6 個
工控威望: 115 點
下載積分: 5590 分
在線時間: 31(小時)
注冊時間: 2012-04-16
最后登錄: 2021-07-03
查看tang7378343的 主題 / 回貼
3樓  發表于: 2012-07-13 23:55
謝謝前輩
活到老學到老
鐘文德
級別: 探索解密
精華主題: 0
發帖數量: 21 個
工控威望: 128 點
下載積分: 1810 分
在線時間: 27(小時)
注冊時間: 2012-04-05
最后登錄: 2024-03-13
查看鐘文德的 主題 / 回貼
4樓  發表于: 2012-07-14 21:07
搞個485不就OK了
中國工控
學習
級別: VIP會員
精華主題: 0
發帖數量: 482 個
工控威望: 662 點
下載積分: 2137 分
在線時間: 68(小時)
注冊時間: 2007-07-16
最后登錄: 2024-12-18
查看中國工控的 主題 / 回貼
5樓  發表于: 2012-07-14 21:15
可以做N:N通訊，也可以做1：N通訊 485的話，用一個BD板就可以實現 總線的話用主站模塊和遠程設備模塊就可以，價格不貴，通訊指令呱呱叫的，對了我想問一句，你干嘛用那么多PLC   用一個不行嗎？如果是一臺設備上面，我感覺一個就應該滿足
減少設備數量，簡化線路結構，提高元器件技術指標和等級功能，是新型設備發展的目標，兄弟咱得往前看啊
chenxiaochun
級別: 略有小成
精華主題: 0
發帖數量: 132 個
工控威望: 283 點
下載積分: 514 分
在線時間: 194(小時)
注冊時間: 2008-01-08
最后登錄: 2024-12-25
查看chenxiaochun的 主題 / 回貼
6樓  發表于: 2012-07-14 22:33

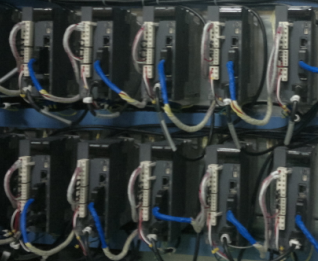

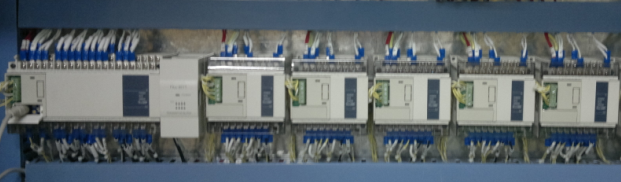

圖片：
一臺plc只能控制2個伺服，要是有多個呢，只能像樓主說的要多個plc了，用485DB板通訊。
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8229 個
工控威望: 10359 點
下載積分: 21065 分
在線時間: 3024(小時)
注冊時間: 2007-03-01
最后登錄: 2024-12-25
查看guochunyi的 主題 / 回貼
7樓  發表于: 2012-07-15 08:25

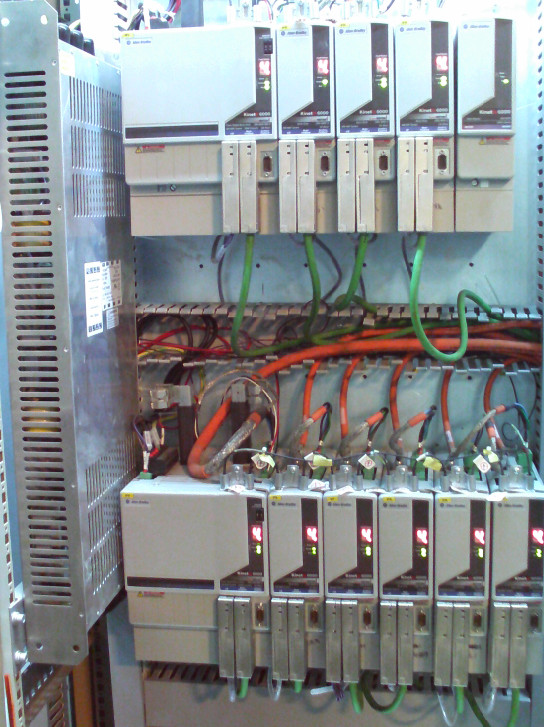

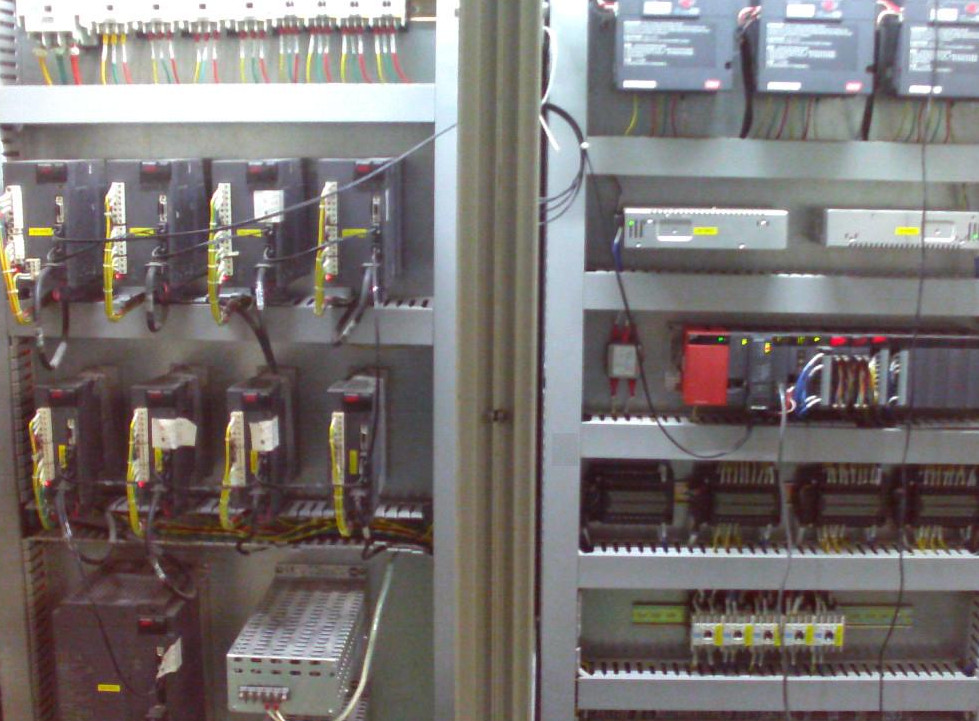

一條PLC，控制32個伺服也不應該有難度吧。一個主站，剩余的用遠程站。。。有圖有真相

可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
liufuyejin
級別: 略有小成
精華主題: 1 篇
發帖數量: 115 個
工控威望: 298 點
下載積分: 767 分
在線時間: 60(小時)
注冊時間: 2007-09-15
最后登錄: 2012-10-15
查看liufuyejin的 主題 / 回貼
8樓  發表于: 2012-07-15 11:57
一個觸摸屏本身就可以直接連接多個PLC
panchaoren
級別: 略有小成
精華主題: 0
發帖數量: 152 個
工控威望: 279 點
下載積分: 3846 分
在線時間: 180(小時)
注冊時間: 2012-02-10
最后登錄: 2024-12-20
查看panchaoren的 主題 / 回貼
9樓  發表于: 2012-08-01 13:41
   看到樓上的電箱自嘆不如啊。
