樓主  發表于: 2012-07-19 15:38

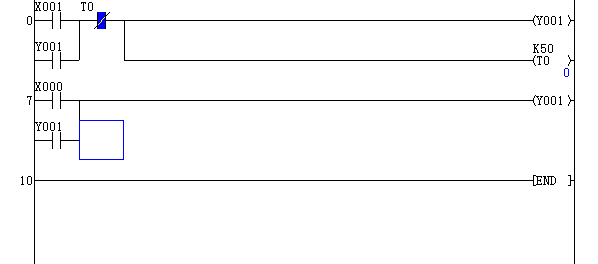

  實現控制原理是這樣的   ：     物體走到X0時   Y1 輸出     當走到X1時   Y1在5秒后斷開     X0到X1 之間有段距離   請問這樣的程序?qū)?nbsp;  我試驗時是對的   但現在有兩個Y1輸出   怎么改  ？？
550374389
�。�！
級別: 論壇先鋒

精華主題: 0
發帖數量: 696 個
工控威望: 1161 點
下載積分: 5237 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2024-10-11
查看550374389的 主題 / 回貼
1樓  發表于: 2012-07-19 16:12
1）雙線圈以程序最后掃描到的線圈狀態為準。2）可以用中間繼電器M轉換一下
tc1393
級別: 探索解密
精華主題: 0
發帖數量: 5 個
工控威望: 112 點
下載積分: 1224 分
在線時間: 3(小時)
注冊時間: 2012-07-19
最后登錄: 2012-10-15
查看tc1393的 主題 / 回貼
2樓  發表于: 2012-07-19 21:54
這樣編就可以了,希望能幫到你.
LD X0
OR Y1
ANI T0
OUT Y1
LD X1
OUT T0 K50
huhaiming
上海
級別: 家園常客
精華主題: 0
發帖數量: 487 個
工控威望: 590 點
下載積分: 11623 分
在線時間: 289(小時)
注冊時間: 2011-04-09
最后登錄: 2021-09-25
查看huhaiming的 主題 / 回貼
3樓  發表于: 2012-07-20 09:16

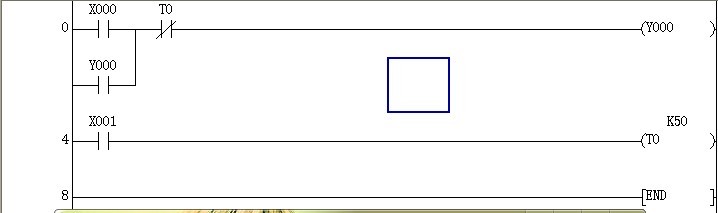

圖片：
這樣編程
侯寶
級別: 略有小成
精華主題: 0
發帖數量: 229 個
工控威望: 305 點
下載積分: 5868 分
在線時間: 29(小時)
注冊時間: 2012-06-11
最后登錄: 2014-10-22
查看侯寶的 主題 / 回貼
4樓  發表于: 2012-07-20 10:53
線圈改為中繼代替，然后用中繼驅動輸出
富陽工控
燈泡電工
級別: 家園�？�
精華主題: 0
發帖數量: 337 個
工控威望: 536 點
下載積分: 23623 分
在線時間: 157(小時)
注冊時間: 2012-07-06
最后登錄: 2024-11-01
查看富陽工控的 主題 / 回貼
5樓  發表于: 2012-07-20 12:43

yunaiguo
級別: 探索解密
精華主題: 0
發帖數量: 45 個
工控威望: 147 點
下載積分: 2404 分
在線時間: 6(小時)
注冊時間: 2012-07-20
最后登錄: 2012-10-19
查看yunaiguo的 主題 / 回貼
6樓  發表于: 2012-07-20 19:05
可以中M轉換，雙線圈好像在步進圖中是可以的
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 989 個
工控威望: 1145 點
下載積分: 18344 分
在線時間: 271(小時)
注冊時間: 2009-05-29
最后登錄: 2024-10-27
查看zsh340的 主題 / 回貼
7樓  發表于: 2012-07-21 08:18
在常規順序程序中，雙線圈違法語法規則。如SFC,跳轉指令中是合法的。請看手冊、、、、
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
zhkaxi
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 115 點
下載積分: 1809 分
在線時間: 9(小時)
注冊時間: 2012-07-17
最后登錄: 2013-01-10
查看zhkaxi的 主題 / 回貼
8樓  發表于: 2012-07-21 10:05
雙線圈是不可以的，PLC只檢查最后一個
partboy
級別: 探索解密
精華主題: 0
發帖數量: 54 個
工控威望: 170 點
下載積分: 3264 分
在線時間: 63(小時)
注冊時間: 2011-05-14
最后登錄: 2020-07-09
查看partboy的 主題 / 回貼
9樓  發表于: 2012-07-27 14:07
在Q系列都不會輸出的
1294497603
級別: 探索解密
精華主題: 0
發帖數量: 55 個
工控威望: 147 點
下載積分: 2147 分
在線時間: 9(小時)
注冊時間: 2012-06-25
最后登錄: 2014-12-24
查看1294497603的 主題 / 回貼
10樓  發表于: 2012-07-27 21:21
你第2個線圈自鎖也斷不掉，這樣不行的
qlin
學過一點FX型PLC基本知識
級別: 家園�？�
精華主題: 0
發帖數量: 537 個
工控威望: 531 點
下載積分: 12343 分
在線時間: 258(小時)
注冊時間: 2009-07-13
最后登錄: 2019-05-13
查看qlin的 主題 / 回貼
11樓  發表于: 2012-07-28 08:42
可以參照以上介紹的方法，避免雙線圈輸出。
