樓主  發表于: 2012-09-22 22:21
圖片：

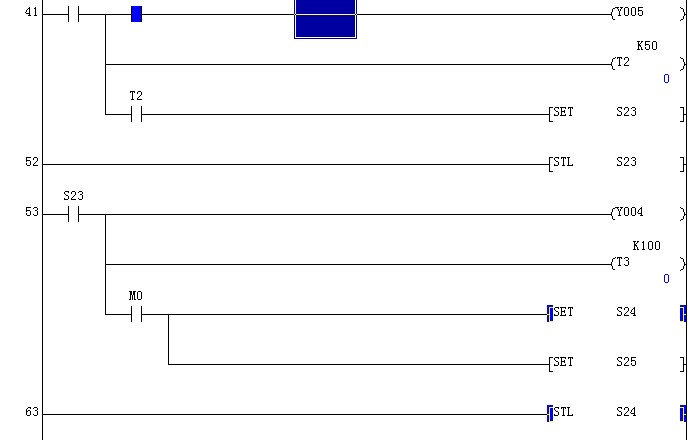

這是我自己編的步進控制（用的并聯性分支）十字路口紅路燈的梯形圖，我本意為M0接通后同時讓S24.S25同時接通，但現在只接通S24，這是那里編錯了��？？
y851918119
級別: 探索解密
精華主題: 0
發帖數量: 23 個
工控威望: 136 點
下載積分: 1913 分
在線時間: 16(小時)
注冊時間: 2012-08-12
最后登錄: 2024-11-20
查看y851918119的 主題 / 回貼
1樓  發表于: 2012-09-22 22:23
圖片：
圖片：

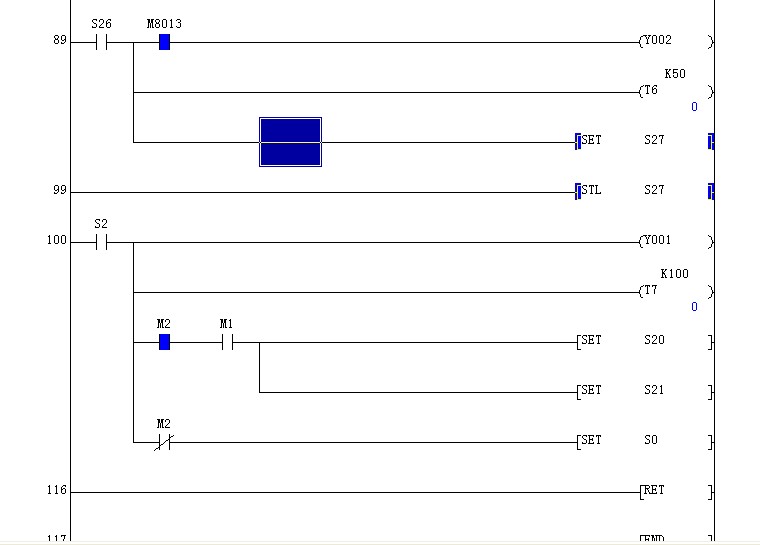

下面是全部梯形圖，，忘指點
y851918119
級別: 探索解密
精華主題: 0
發帖數量: 23 個
工控威望: 136 點
下載積分: 1913 分
在線時間: 16(小時)
注冊時間: 2012-08-12
最后登錄: 2024-11-20
查看y851918119的 主題 / 回貼
2樓  發表于: 2012-09-22 22:24

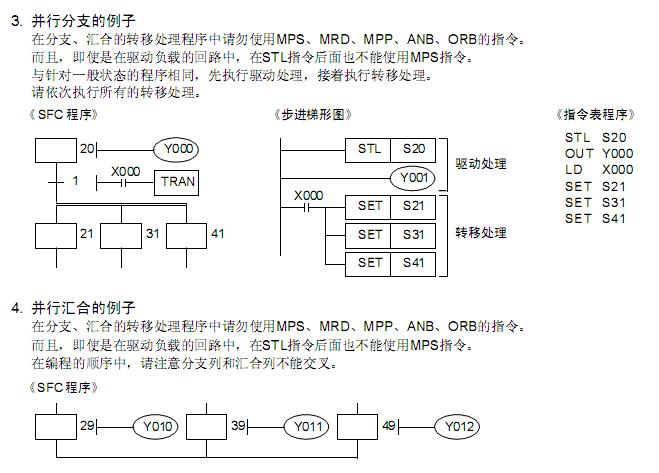

圖片：
圖片：
圖片：
jackie6184
級別: 網絡英雄
精華主題: 0
發帖數量: 65 個
工控威望: 6518 點
下載積分: 16314 分
在線時間: 305(小時)
注冊時間: 2008-06-03
最后登錄: 2024-12-26
查看jackie6184的 主題 / 回貼
3樓  發表于: 2012-09-23 08:01
S25不是沒有ON,而是很快的跳到S27了
set s26跟S27 前面要加條件限制
zhanggobo
級別: 略有小成
精華主題: 0
發帖數量: 157 個
工控威望: 298 點
下載積分: 746 分
在線時間: 57(小時)
注冊時間: 2009-10-02
最后登錄: 2024-11-20
查看zhanggobo的 主題 / 回貼
4樓  發表于: 2012-09-23 14:25
每步加一個輔助繼電器 來跳開同一掃描周期同時接通
y851918119
級別: 探索解密
精華主題: 0
發帖數量: 23 個
工控威望: 136 點
下載積分: 1913 分
在線時間: 16(小時)
注冊時間: 2012-08-12
最后登錄: 2024-11-20
查看y851918119的 主題 / 回貼
5樓  發表于: 2012-09-23 18:13
謝謝，，是我自己馬虎了
y851918119
級別: 探索解密
精華主題: 0
發帖數量: 23 個
工控威望: 136 點
下載積分: 1913 分
在線時間: 16(小時)
注冊時間: 2012-08-12
最后登錄: 2024-11-20
查看y851918119的 主題 / 回貼
6樓  發表于: 2012-09-23 20:38
5樓的哥們，，你仔細的看，其實SET S26,SET s27，，在他們前面都有時間繼電器，，只要SET S26前面加一個T5的常開觸點，SET S27前面加一個T6的常開觸點，問題就沒有了
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 992 個
工控威望: 1148 點
下載積分: 18350 分
在線時間: 273(小時)
注冊時間: 2009-05-29
最后登錄: 2024-12-26
查看zsh340的 主題 / 回貼
7樓  發表于: 2012-09-24 19:33
應該STL 23 與STKL25都同時通了，只是S25的時間短，樓主可以把STL25里的時間延長到與STL S23的一樣。
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
y851918119
級別: 探索解密
精華主題: 0
發帖數量: 23 個
工控威望: 136 點
下載積分: 1913 分
在線時間: 16(小時)
注冊時間: 2012-08-12
最后登錄: 2024-11-20
查看y851918119的 主題 / 回貼
8樓  發表于: 2012-09-24 20:34
九樓的哥們，，我不知道是我沒看懂你的意思，，還是你沒看懂我的圖，，咱們可以QQ交流，，QQ：851918119
jackxwa
級別: 探索解密
精華主題: 0
發帖數量: 20 個
工控威望: 155 點
下載積分: 1522 分
在線時間: 49(小時)
注冊時間: 2012-08-22
最后登錄: 2019-06-30
查看jackxwa的 主題 / 回貼
9樓  發表于: 2012-09-25 16:42
在S26前面加一個時間條件就行。
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9680 個
工控威望: 8578 點
下載積分: 16737 分
在線時間: 5328(小時)
注冊時間: 2006-08-10
最后登錄: 2024-12-26
查看ymmfa的 主題 / 回貼
10樓  發表于: 2012-09-25 22:20

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
huojiamao
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 129 點
下載積分: 53133 分
在線時間: 105(小時)
注冊時間: 2012-08-31
最后登錄: 2024-07-11
查看huojiamao的 主題 / 回貼
11樓  發表于: 2012-09-26 11:47
學習了。
