樓主  發表于: 2012-09-22 08:58
我們是做清洗設備的
簡單的說就是有個提升架裝上需要清洗的工件。放入水中清洗，清洗5分鐘后氣缸上升到最高位置（離開水面）停止30秒滴夜（就是悾悾水什么的）然后30秒后再繼續下降清洗，反復。。。到總時間后停止。我主要是不知道氣缸到位什么的再PLC中怎么寫。。。有能為大俠可以幫忙簡單的寫下。給個圖片什么的看看。謝謝。。。。。。。。。。。。。
liubing3620
小菜鳥，學工控！~~~
級別: 網絡英雄
精華主題: 0
發帖數量: 437 個
工控威望: 5061 點
下載積分: 9255 分
在線時間: 313(小時)
注冊時間: 2011-12-17
最后登錄: 2024-03-11
查看liubing3620的 主題 / 回貼
1樓  發表于: 2012-09-22 09:48
可以通過在汽缸上面加磁性開關來確定位置啊
dong勇敢的心
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 142 點
下載積分: 1493 分
在線時間: 9(小時)
注冊時間: 2012-08-30
最后登錄: 2012-09-26
查看dong勇敢的心的 主題 / 回貼
2樓  發表于: 2012-09-22 09:52
不用PLC我知道怎么做的。。主要是我想用PLC編。。。新手你能幫我下嗎 寫個程序我看看 。。。
dong勇敢的心
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 142 點
下載積分: 1493 分
在線時間: 9(小時)
注冊時間: 2012-08-30
最后登錄: 2012-09-26
查看dong勇敢的心的 主題 / 回貼
3樓  發表于: 2012-09-22 09:53
最重要的我要看程序。。。。
小珠珠
人生沒有彩排，每天都在現場直播。
級別: 工控俠客
精華主題: 0
發帖數量: 250 個
工控威望: 3142 點
下載積分: 7387 分
在線時間: 283(小時)
注冊時間: 2012-07-07
最后登錄: 2019-12-10
查看小珠珠的 主題 / 回貼
4樓  發表于: 2012-09-22 10:05
樓主，你看看編程手冊有講相關控制（指令）。我電腦沒有安裝編程軟件，所以，，，。
dong勇敢的心
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 142 點
下載積分: 1493 分
在線時間: 9(小時)
注冊時間: 2012-08-30
最后登錄: 2012-09-26
查看dong勇敢的心的 主題 / 回貼
5樓  發表于: 2012-09-22 10:24
先謝謝你 可以我就是比較蒙了。。。無奈啊。。。總覺得不知道怎么下手。。
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8218 個
工控威望: 10347 點
下載積分: 21035 分
在線時間: 3007(小時)
注冊時間: 2007-03-01
最后登錄: 2024-11-10
查看guochunyi的 主題 / 回貼
6樓  發表于: 2012-09-22 13:32
在氣缸的上下位各裝一個磁性行程開關，按下開始按鈕，氣缸伸出或者縮回后，磁性開關動作，給PLC信號，PLC分別開始計時浸泡時間或者離開水的時間，按下開始按鈕的同時，總時間定時器也開始計時。達到設定時間后停止就行了。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
shanguqf
級別: 略有小成
精華主題: 0
發帖數量: 123 個
工控威望: 237 點
下載積分: 7414 分
在線時間: 77(小時)
注冊時間: 2012-07-27
最后登錄: 2017-09-08
查看shanguqf的 主題 / 回貼
7樓  發表于: 2012-09-22 21:20
圖片：
交流探討，僅供參考。
說明：本圖中“入水”和“出水”的時間常數均為3秒�？倳r(shí)間長度按照“入水”時長+“出水”時長為一個計時周期，按照5個計時周期為一個作業循環，總計：30秒。可以更改的~
[ 此帖被shanguqf在2012-09-22 21:35重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+1(seagateyong) 雖然很詳細，但是，樓主 ..
  • 下載積分:+5(烏龜船長) 好人！
    meipingboy
    級別: 家園�？�
    精華主題: 0
    發帖數量: 529 個
    工控威望: 735 點
    下載積分: 9628 分
    在線時間: 609(小時)
    注冊時間: 2009-09-13
    最后登錄: 2024-08-30
    查看meipingboy的 主題 / 回貼
    8樓  發表于: 2012-09-22 21:38

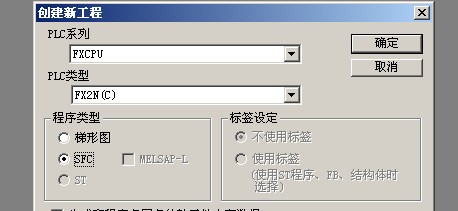

    用步進程序比較方便
    也就是用SFC編程，比較直觀、方便。
    活到老學到老：還有 8  分沒學到
    高山綠水
    級別: 探索解密
    精華主題: 0
    發帖數量: 36 個
    工控威望: 148 點
    下載積分: 4356 分
    在線時間: 44(小時)
    注冊時間: 2012-06-25
    最后登錄: 2018-10-27
    查看高山綠水的 主題 / 回貼
    9樓  發表于: 2012-09-23 19:47
    7 樓你那是仿真軟件嗎  請問是什么軟件啊  能跟據自己需要設置 信號燈什么地嗎
    dong勇敢的心
    級別: 探索解密
    精華主題: 0
    發帖數量: 14 個
    工控威望: 142 點
    下載積分: 1493 分
    在線時間: 9(小時)
    注冊時間: 2012-08-30
    最后登錄: 2012-09-26
    查看dong勇敢的心的 主題 / 回貼
    10樓  發表于: 2012-09-24 08:15
    感謝大家的幫忙！��！特別是7樓。謝謝。。。有不會的繼續請教大家的。。有沒有方便留個QQ的。。以后的多多打擾你們啦  謝謝。。。
    zsh340
    zsh340
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 989 個
    工控威望: 1145 點
    下載積分: 18344 分
    在線時間: 271(小時)
    注冊時間: 2009-05-29
    最后登錄: 2024-10-27
    查看zsh340的 主題 / 回貼
    11樓  發表于: 2012-09-24 19:20
    這個用一般的順控常規程序就行，如果用SFC步進那就更簡單了
