樓主  發表于: 2012-11-07 00:31

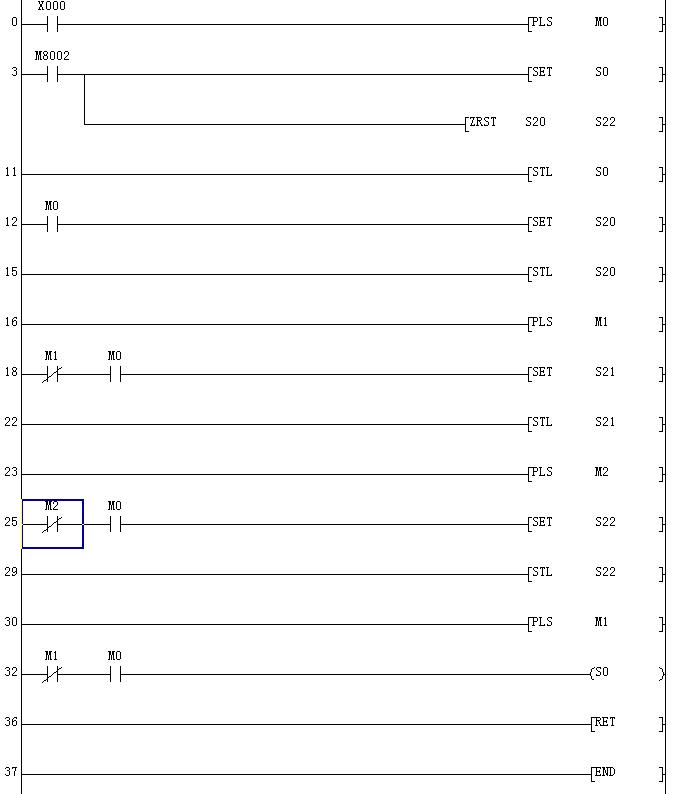

圖片:
圖片:
看一下這兩張圖片的區別
matengfei
攻人之過勿太嚴,要思其堪受;教人以善勿過高,要令其可從。
級別: 論壇先鋒
精華主題: 0
發帖數量: 737 個
工控威望: 1054 點
下載積分: 2482 分
在線時間: 207(小時)
注冊時間: 2011-08-07
最后登錄: 2017-06-10
查看matengfei的 主題 / 回貼
1樓  發表于: 2012-11-07 00:44
按下X0產生一個上升沿脈沖M0,每按一下就只往下走一步,最后返回。每轉移到新的一步,就產生一個上升沿脈沖M1來阻斷信號M0向下一步傳遞。第一張圖片上的程序運行從S0→S20→S22→S0;而第二張卻S20→S21→S22→S0,第一 張圖片相鄰步產生的上升沿脈沖都一樣分別為S20→PLS M1、S21→PLS M1、S22→PLS M1。第二張圖片相鄰步產生的上升沿脈沖不一樣分別為S20→PLS M1、S21→PLS M2、S22→PLS M1。第一個程序為什么會從S20一下子跑到S22呢,而不是一步一步的走呢
xtihee
級別: 論壇先鋒
精華主題: 0
發帖數量: 426 個
工控威望: 1148 點
下載積分: 664 分
在線時間: 397(小時)
注冊時間: 2011-12-18
最后登錄: 2023-12-11
查看xtihee的 主題 / 回貼
2樓  發表于: 2012-11-07 09:12
你在PLS   前面加個按鈕看一下,沒試過,你試一下。
