樓主  發表于: 2013-04-23 09:09
我現在用QD70控制電動缸，電動缸和定位模塊之間只接了2個脈沖，其他像近點狗之類的信號都沒接，脈沖所需要的24V也有了，程序里面設定好速度之類的參數之后，激活Y18，JOG啟動，此時模塊面板上第一個軸的RUN燈是綠色常亮，把當前速度值刷新到D4000，速度值和設定的一樣但是電動缸不動，此時用示波器測量脈沖輸出，發現沒有脈沖。
請教各位，是不是我漏了什么步驟沒做導致沒輸出？判斷模塊是否正常運行要看什么狀態？




[ 此帖被imzgb在2013-04-23 13:21重新編輯 ]
imzgb
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 129 點
下載積分: 1923 分
在線時間: 14(小時)
注冊時間: 2011-11-14
最后登錄: 2016-11-04
查看imzgb的 主題 / 回貼
1樓  發表于: 2013-04-23 10:11
感謝~
hgmgwe
級別: 論壇先鋒
精華主題: 0
發帖數量: 695 個
工控威望: 1907 點
下載積分: 10686 分
在線時間: 904(小時)
注冊時間: 2007-12-01
最后登錄: 2024-12-23
查看hgmgwe的 主題 / 回貼
2樓  發表于: 2013-04-23 12:12

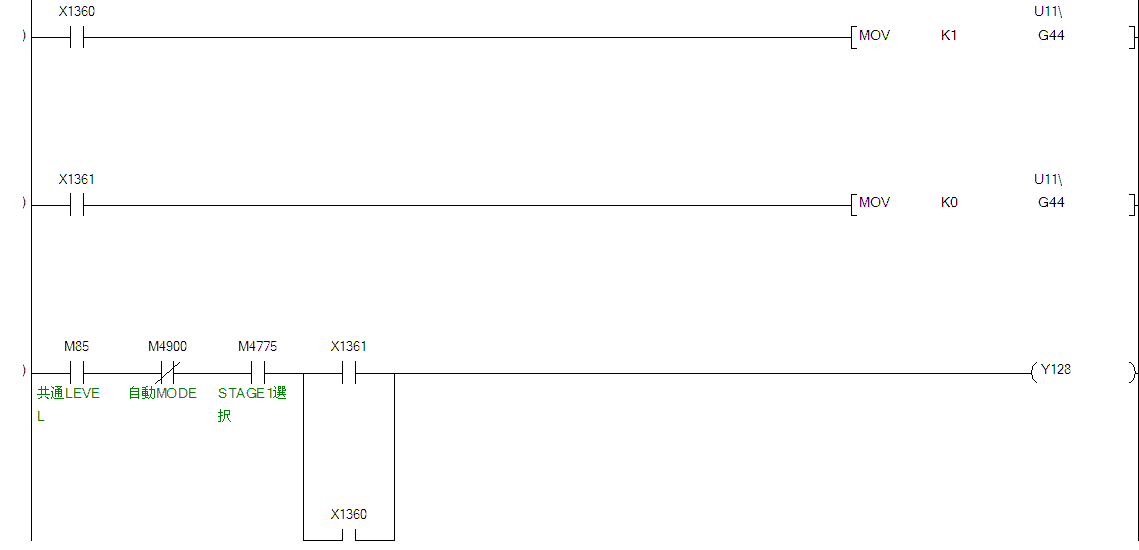

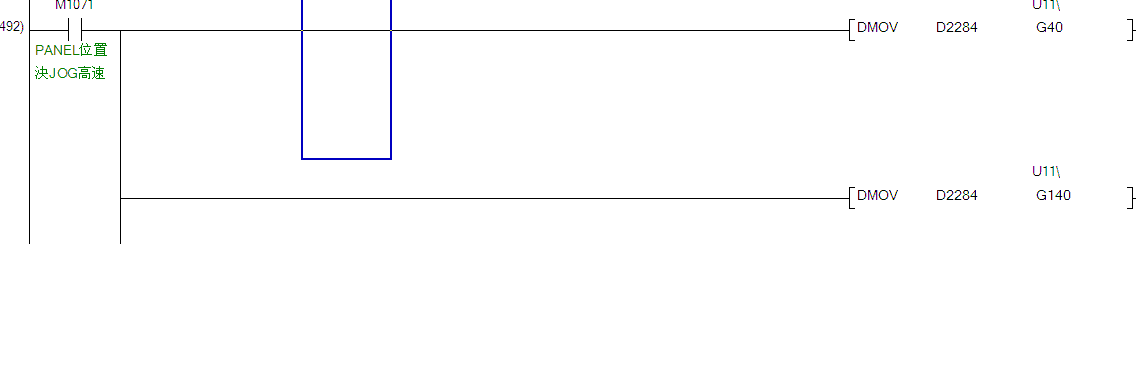

圖片：
圖片：
速度 加減速時間都有嗎？


參考圖片
imzgb
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 129 點
下載積分: 1923 分
在線時間: 14(小時)
注冊時間: 2011-11-14
最后登錄: 2016-11-04
查看imzgb的 主題 / 回貼
3樓  發表于: 2013-04-23 14:18

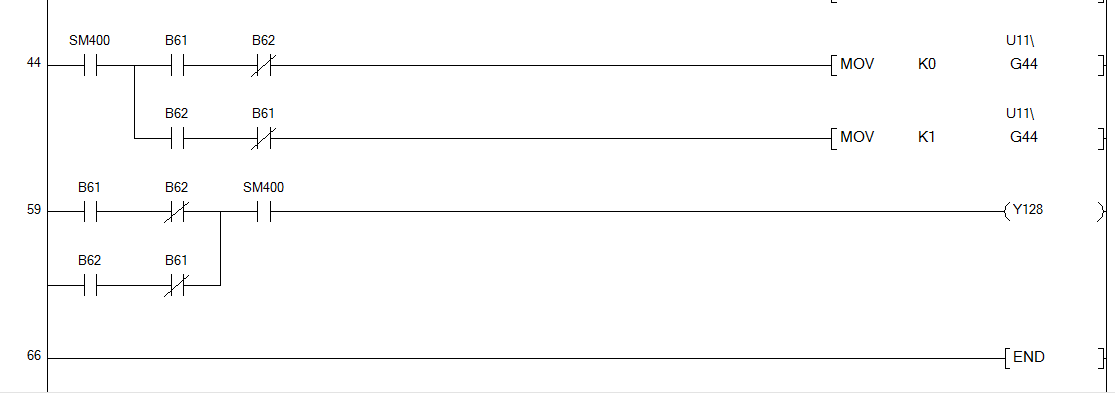

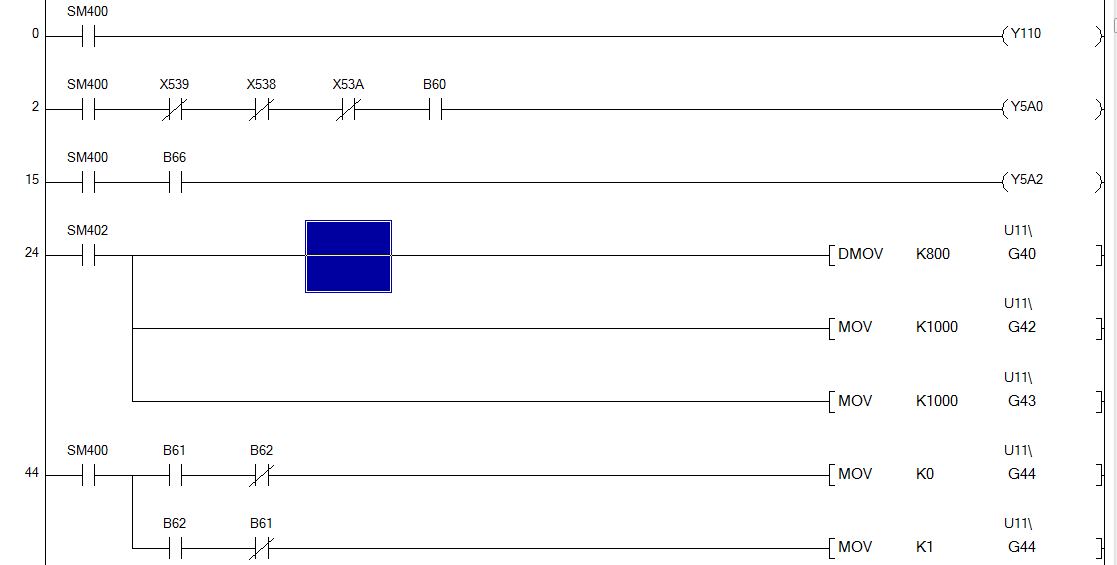

已經在主樓貼上試驗程序，各位大俠幫忙看一下~~~~~~~~
52622933
級別: 探索解密
精華主題: 0
發帖數量: 68 個
工控威望: 191 點
下載積分: 479 分
在線時間: 96(小時)
注冊時間: 2012-10-13
最后登錄: 2017-03-24
查看52622933的 主題 / 回貼
4樓  發表于: 2013-04-23 15:27
我用過QD70P8模塊，有現成的程序  需要：QQ：52622933
蘇杰鵬
級別: 探索解密
精華主題: 0
發帖數量: 5 個
工控威望: 137 點
下載積分: 567 分
在線時間: 5(小時)
注冊時間: 2013-05-05
最后登錄: 2014-01-19
查看蘇杰鵬的 主題 / 回貼
5樓  發表于: 2013-07-25 05:21
那些U*/G*，這是什么意思呀？
