樓主  發表于: 2012-01-10 22:20
圖片：
圖片：
圖片：

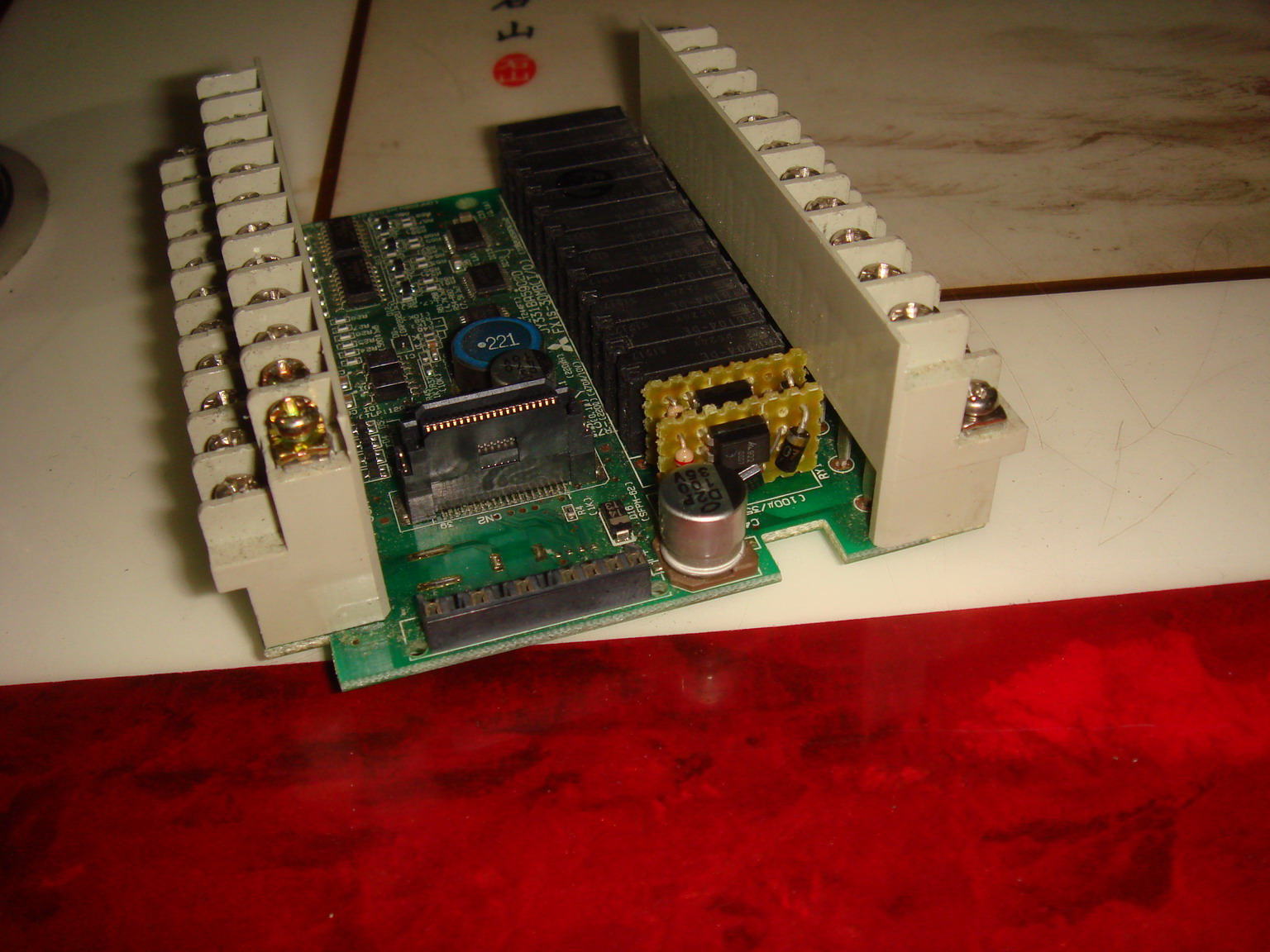

本人的PLC是FX1S-30MR，為了驅動步進電機模塊，試著把Y0、Y1兩個輸出口改成了晶體管的輸出形式，獲得成功。經過運行，完全正常。

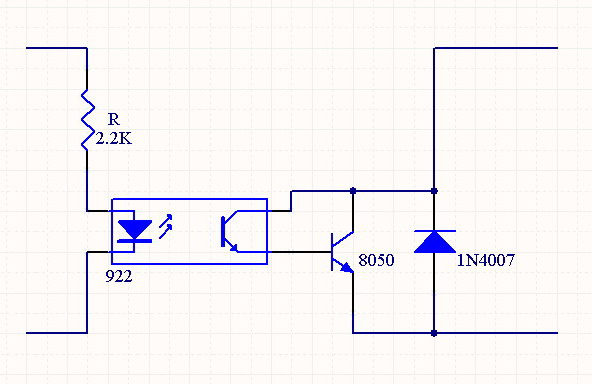

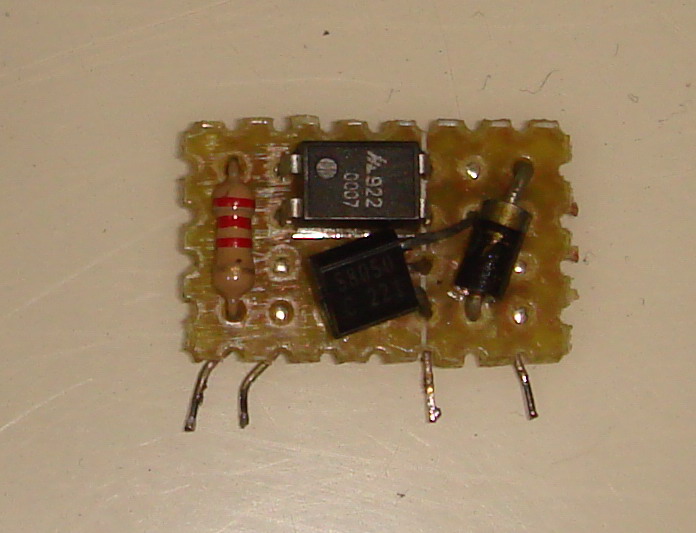

方法是拆下Y0、Y1繼電器，根據以下電路圖用洞洞板剪兩個和繼電器一樣大小的小板，焊上相應的元器件，再焊到繼電器的位置，就可以了，光耦也可以用其它的型號，因我手頭只有這種型號的。
wei0212007
級別: 論壇先鋒
精華主題: 0
發帖數量: 1111 個
工控威望: 1165 點
下載積分: 6912 分
在線時間: 1166(小時)
注冊時間: 2007-04-19
最后登錄: 2024-12-25
查看wei0212007的 主題 / 回貼
1樓  發表于: 2012-01-11 00:05
不錯。不過挺考驗焊接技術的。拆焊不容易啊。
tangfeng888
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 126 點
下載積分: 2767 分
在線時間: 93(小時)
注冊時間: 2012-02-15
最后登錄: 2023-02-15
查看tangfeng888的 主題 / 回貼
2樓  發表于: 2012-02-18 08:17
改天也試一試
wen_xianjun
級別: 論壇先鋒
精華主題: 0
發帖數量: 596 個
工控威望: 1071 點
下載積分: 31928 分
在線時間: 144(小時)
注冊時間: 2009-05-31
最后登錄: 2024-12-05
查看wen_xianjun的 主題 / 回貼
3樓  發表于: 2012-02-18 09:31
改天也試一試
呂梁
級別: 略有小成
精華主題: 0
發帖數量: 75 個
工控威望: 260 點
下載積分: 2318 分
在線時間: 66(小時)
注冊時間: 2008-09-07
最后登錄: 2024-12-17
查看呂梁的 主題 / 回貼
4樓  發表于: 2012-02-19 14:52
學習了，挺你。
huyou
級別: 略有小成
精華主題: 0
發帖數量: 152 個
工控威望: 322 點
下載積分: 946 分
在線時間: 161(小時)
注冊時間: 2009-08-04
最后登錄: 2024-12-22
查看huyou的 主題 / 回貼
5樓  發表于: 2012-02-20 08:56
不錯！
[fly]忽悠，接著忽悠……[/fly]
zmy450365
超越夢想
級別: 網絡英雄
精華主題: 0
發帖數量: 785 個
工控威望: 5312 點
下載積分: 15628 分
在線時間: 388(小時)
注冊時間: 2011-12-21
最后登錄: 2020-05-31
查看zmy450365的 主題 / 回貼
6樓  發表于: 2012-02-25 14:49
學習了謝謝
路在何方
路漫漫其修遠兮，吾將上下而求索。
級別: 工控俠客
精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的 主題 / 回貼
7樓  發表于: 2012-02-25 23:41
電阻如何連接   并接在8050的集電極，和發射極上嗎  還是串接在發射極？
路在何方
路漫漫其修遠兮，吾將上下而求索。
級別: 工控俠客
精華主題: 0
發帖數量: 1109 個
工控威望: 4895 點
下載積分: 1038 分
在線時間: 554(小時)
注冊時間: 2010-10-10
最后登錄: 2024-11-18
查看路在何方的 主題 / 回貼
8樓  發表于: 2012-02-25 23:45
有個疑問    控制步進電機  那指令支持嗎  1SMT的支持   1SMR的PLC也支持脈沖指令碼？
hewm
學無止境
級別: 略有小成
精華主題: 0
發帖數量: 201 個
工控威望: 391 點
下載積分: 18754 分
在線時間: 274(小時)
注冊時間: 2009-09-12
最后登錄: 2024-11-22
查看hewm的 主題 / 回貼
9樓  發表于: 2012-02-26 10:31
太有才啦！改天也試試！
394388686
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 132 點
下載積分: 1020 分
在線時間: 28(小時)
注冊時間: 2010-03-21
最后登錄: 2024-12-20
查看394388686的 主題 / 回貼
10樓  發表于: 2012-02-27 11:44
高手，學習下，昨天跑去買了個二手FX2s MR滴，回來一看我暈是繼電器輸出，坑爹啊花我400大洋
wangbaolu
級別: 略有小成
精華主題: 0
發帖數量: 9 個
工控威望: 217 點
下載積分: 2688 分
在線時間: 59(小時)
注冊時間: 2011-11-30
最后登錄: 2024-08-25
查看wangbaolu的 主題 / 回貼
11樓  發表于: 2012-03-01 19:50
值得學習了！
  • «
