樓主  發表于: 2013-01-23 21:49
三菱FX1Splc 編程求助，延時問題，請高手指點。

X001輸入一個信號（接近開關），要求延時一段時間輸出Y000。在延時這段時間內，如果X001有信號輸入，要照樣能順延輸出，不能被忽略掉，請高手幫忙畫個梯形圖啊，謝謝！
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 7 篇
發帖數量: 5196 個
工控威望: 7419 點
下載積分: 158610 分
在線時間: 3153(小時)
注冊時間: 2007-11-21
最后登錄: 2024-11-10
查看sjm213的 主題 / 回貼
1樓  發表于: 2013-01-23 22:45

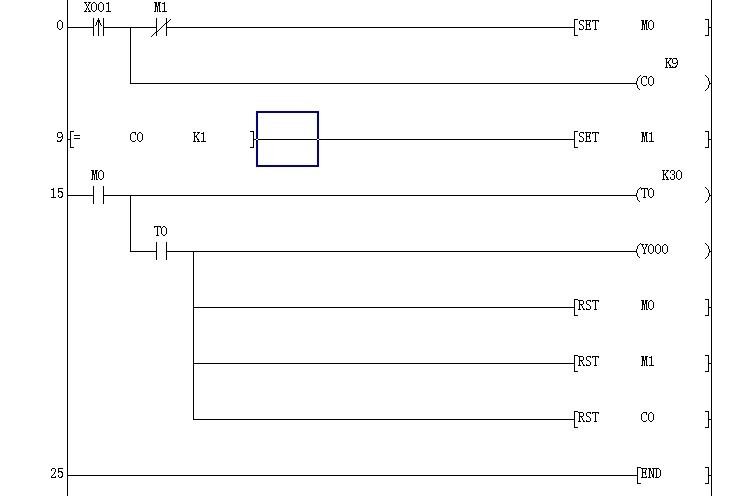

是這個意思？？
用M0~M***作為定時器的條件，驅動定時器計時，計時到后輸出Y0。
Y0斷開的條件和M0~M**復位的條件未說明，也就沒有寫，可自行補齊。
mikeclarke
級別: 探索解密
精華主題: 0
發帖數量: 73 個
工控威望: 164 點
下載積分: 740 分
在線時間: 76(小時)
注冊時間: 2010-11-18
最后登錄: 2024-08-01
查看mikeclarke的 主題 / 回貼
2樓  發表于: 2013-01-23 23:55
不好意思，上面的沒有看明白，y000接通閉合時間可以與輸入的接通時間一樣！請指點！
mikeclarke
級別: 探索解密
精華主題: 0
發帖數量: 73 個
工控威望: 164 點
下載積分: 740 分
在線時間: 76(小時)
注冊時間: 2010-11-18
最后登錄: 2024-08-01
查看mikeclarke的 主題 / 回貼
3樓  發表于: 2013-01-24 00:02
就相當于有個不定時的輸入信號，輸入信號的每次輸入時間是一樣的，要把這個信號延時輸出，輸出的接通時間可以與輸入的時間一樣，也可以指定一個時間。
catfree
虛心向各位學習！�。�
級別: 工控俠客
精華主題: 0
發帖數量: 630 個
工控威望: 2814 點
下載積分: 15803 分
在線時間: 474(小時)
注冊時間: 2012-03-30
最后登錄: 2022-04-18
查看catfree的 主題 / 回貼
4樓  發表于: 2013-01-24 08:36
你描述的太難理解了，不是斑竹不想寫的好點。。
一日晚自習，化學老師批評一同學坐姿不好，問他:“你見過哪個名人科學家是像你這樣坐的？”我隨口說了一句:“霍金……” 然后就沒有然后了……一頓狠批啊
liuqiang1986
相互交流，相互學習，共同探討。
級別: 家園�？�
精華主題: 0
發帖數量: 429 個
工控威望: 747 點
下載積分: 2562 分
在線時間: 604(小時)
注冊時間: 2012-02-14
最后登錄: 2024-04-01
查看liuqiang1986的 主題 / 回貼
5樓  發表于: 2013-01-24 09:01

,
技術在于積累，學習在于堅持。
sunzhihaowy
級別: 略有小成
精華主題: 0
發帖數量: 128 個
工控威望: 255 點
下載積分: 2085 分
在線時間: 22(小時)
注冊時間: 2013-01-02
最后登錄: 2020-03-29
查看sunzhihaowy的 主題 / 回貼
6樓  發表于: 2013-01-24 09:57
麻煩了
試試就能行，掙掙就能贏！
luobangjun
級別: 探索解密
精華主題: 0
發帖數量: 9 個
工控威望: 128 點
下載積分: 583 分
在線時間: 2(小時)
注冊時間: 2012-12-11
最后登錄: 2017-03-27
查看luobangjun的 主題 / 回貼
7樓  發表于: 2013-01-24 11:12
我也想學習一下
lovejiedyy
未來誰能把握··
級別: 略有小成
精華主題: 0
發帖數量: 102 個
工控威望: 234 點
下載積分: 4391 分
在線時間: 58(小時)
注冊時間: 2013-01-16
最后登錄: 2023-07-01
查看lovejiedyy的 主題 / 回貼
8樓  發表于: 2013-01-24 20:18
新手，對于五樓有點蒙``
學如逆水行舟，不進則退
mikeclarke
級別: 探索解密
精華主題: 0
發帖數量: 73 個
工控威望: 164 點
下載積分: 740 分
在線時間: 76(小時)
注冊時間: 2010-11-18
最后登錄: 2024-08-01
查看mikeclarke的 主題 / 回貼
9樓  發表于: 2013-01-25 21:40
非常感謝5樓寫的程序，還有個小問題，T0延遲3秒，如果在這3秒內，X001再有輸入怎么辦，會被忽略的，怎么樣修改才能不被忽略啊？就是說3秒內再有輸入的話，再前一個3秒結束后能接著延時，這樣就不會漏掉了，謝謝！還請能繼續指點。
mikeclarke
級別: 探索解密
精華主題: 0
發帖數量: 73 個
工控威望: 164 點
下載積分: 740 分
在線時間: 76(小時)
注冊時間: 2010-11-18
最后登錄: 2024-08-01
查看mikeclarke的 主題 / 回貼
10樓  發表于: 2013-01-25 21:46
圖片：
試驗了下，好像不行啊
hejc888
默默的奮斗著。。
級別: 論壇先鋒
精華主題: 0
發帖數量: 14 個
工控威望: 1194 點
下載積分: 8839 分
在線時間: 286(小時)
注冊時間: 2012-12-03
最后登錄: 2024-05-09
查看hejc888的 主題 / 回貼
11樓  發表于: 2013-01-26 17:50
LZ是不是這個意思？

新手勿噴！
  • «
