樓主  發表于: 2012-08-24 16:43

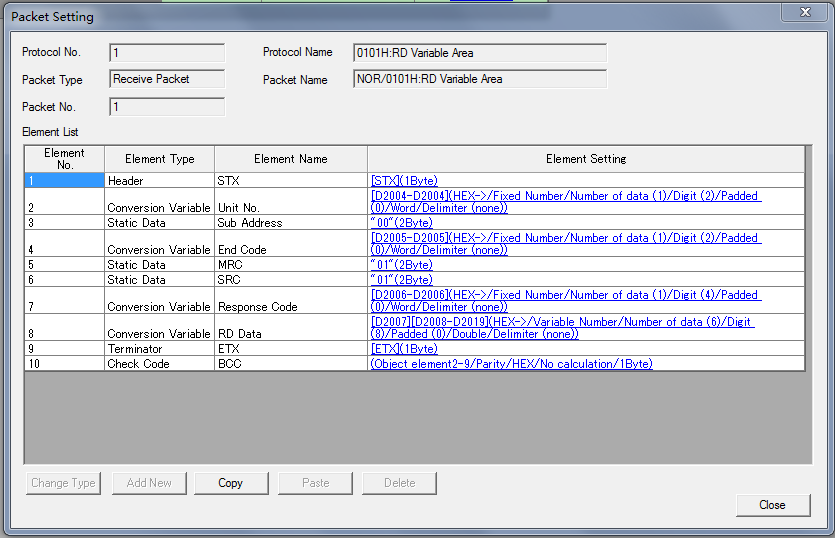

描述：協議設定
圖片：
描述：讀設定
圖片：
描述：寫設
圖片：
附件是通過GWORK2的通訊設定完成的，讀命令的開始數據是D2000，寫命令的開始數據是D2030；

完成后，下載到模塊；

但現在不清楚QPLC內的程序如何寫？

若用G.output/G.input,是接收完成報文的，內容肯定是從STX，但在協議中看起來，好象又不會接收STX及其他固定數據，只會有D2000的，這確實會提高編程效率！

有沒有高手用過這個功能，如何在QPLC內進讀寫命令，最好有例程！

謝謝！
lin1010
級別: 略有小成
精華主題: 0
發帖數量: 94 個
工控威望: 325 點
下載積分: 2030 分
在線時間: 43(小時)
注冊時間: 2009-05-14
最后登錄: 2019-12-20
查看lin1010的 主題 / 回貼
1樓  發表于: 2012-08-24 17:02
在書的下角：

CPRTCL命令
lin1010
級別: 略有小成
精華主題: 0
發帖數量: 94 個
工控威望: 325 點
下載積分: 2030 分
在線時間: 43(小時)
注冊時間: 2009-05-14
最后登錄: 2019-12-20
查看lin1010的 主題 / 回貼
2樓  發表于: 2012-08-24 17:07
Using channel (n2) of module set in (n1), following control data specified by (S), performs the protocols written in Flash ROM. In an instruction, continuously performs the protocols of the number specified by (n3). Turns (D) ON at instruction completion.

OH，真沒用過！有用過的兄弟請講一下！
zsm9614501
級別: 略有小成
精華主題: 0
發帖數量: 97 個
工控威望: 220 點
下載積分: 10570 分
在線時間: 128(小時)
注冊時間: 2012-03-31
最后登錄: 2024-11-15
查看zsm9614501的 主題 / 回貼
3樓  發表于: 2012-08-24 21:21
本人用過，很簡單的，多看看手冊就清楚啦
每天好心情
lin1010
級別: 略有小成
精華主題: 0
發帖數量: 94 個
工控威望: 325 點
下載積分: 2030 分
在線時間: 43(小時)
注冊時間: 2009-05-14
最后登錄: 2019-12-20
查看lin1010的 主題 / 回貼
4樓  發表于: 2012-08-25 11:55
手冊上很少提及GWORK2的方法，GXSC上也是用FB功能的；

不知樓上的是看哪本手冊的，方便的話提示一下！
lin1010
級別: 略有小成
精華主題: 0
發帖數量: 94 個
工控威望: 325 點
下載積分: 2030 分
在線時間: 43(小時)
注冊時間: 2009-05-14
最后登錄: 2019-12-20
查看lin1010的 主題 / 回貼
5樓  發表于: 2012-08-25 22:07
通過壇子內的兄弟指點，已找到相關資料！

文檔名：Q系列串行口通信模塊用戶基礎參考手冊EN
語言：ENGLISH
書號：0800006
發布時間：2012-4-16
來源：上海三菱電機

KEY： 通訊 GXWORKS2  通訊協議設定 CPRTCL命令

剛用GXWORK2 ，又要作通訊的，可以收藏研究！
附件： Q系列串行口通信模塊用戶參考手冊EN.part1.rar (1844 K) 下載次數:190
網站提示: 請不要用迅雷下載附件，容易出錯
附件： Q系列串行口通信模塊用戶參考手冊EN.part2.rar (1844 K) 下載次數:181
網站提示: 請不要用迅雷下載附件，容易出錯
附件： Q系列串行口通信模塊用戶參考手冊EN.part3.rar (1844 K) 下載次數:185
網站提示: 請不要用迅雷下載附件，容易出錯
附件： Q系列串行口通信模塊用戶參考手冊EN.part3.rar (1844 K) 下載次數:205
網站提示: 請不要用迅雷下載附件，容易出錯
wenweima
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 141 點
下載積分: 483 分
在線時間: 54(小時)
注冊時間: 2008-08-18
最后登錄: 2024-08-05
查看wenweima的 主題 / 回貼
6樓  發表于: 2012-08-31 10:05
你是通過GWORK2和溫控器通訊嗎？我以前做過直接用串口模塊和臺儀的溫控控信。
wenweima
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 141 點
下載積分: 483 分
在線時間: 54(小時)
注冊時間: 2008-08-18
最后登錄: 2024-08-05
查看wenweima的 主題 / 回貼
7樓  發表于: 2012-08-31 10:06
但無論哪種方式，什么指令，都是要監控?cái)?shù)據是否正確才是最重要的
zhou5245
級別: 探索解密
精華主題: 0
發帖數量: 54 個
工控威望: 177 點
下載積分: 16715 分
在線時間: 181(小時)
注冊時間: 2012-02-23
最后登錄: 2024-12-31
查看zhou5245的 主題 / 回貼
8樓  發表于: 2013-03-22 22:33

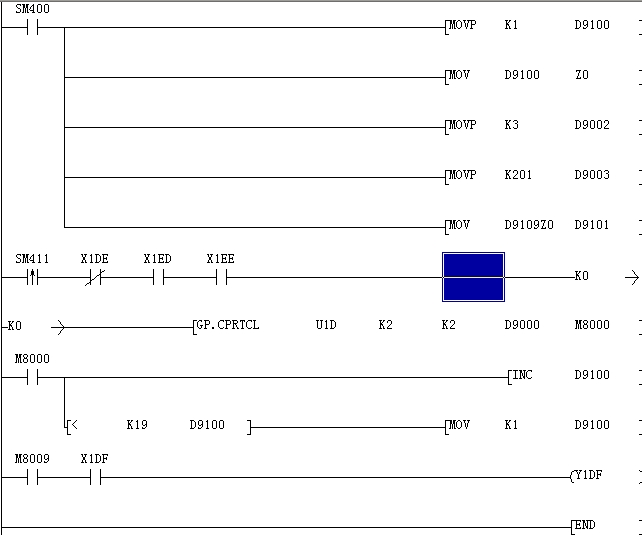

在gwork2登記協議內容后,用預定協議執行指令即可.
CPR.TCL.
eaample:
