樓主  發表于: 2013-05-20 21:44
各位大蝦幫下忙fx1n的PLC中mov  K85  K1Y000怎么就沒輸出高四位（轉換條件已經滿足）？？
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1276 個
工控威望: 6107 點
下載積分: 52058 分
在線時間: 1120(小時)
注冊時間: 2012-04-24
最后登錄: 2024-09-30
查看john42tw的 主題 / 回貼
1樓  發表于: 2013-05-21 08:30
-----[MOV K85 K1Y0]
==>K85=01010101   K1Y0=Y3~Y0
==>Y3=0 Y2=1  Y1=0  Y0=1
huiming
技術交流
級別: 網絡英雄
精華主題: 0
發帖數量: 657 個
工控威望: 5989 點
下載積分: 1589 分
在線時間: 553(小時)
注冊時間: 2011-03-09
最后登錄: 2024-11-07
查看huiming的 主題 / 回貼
2樓  發表于: 2013-05-21 08:59

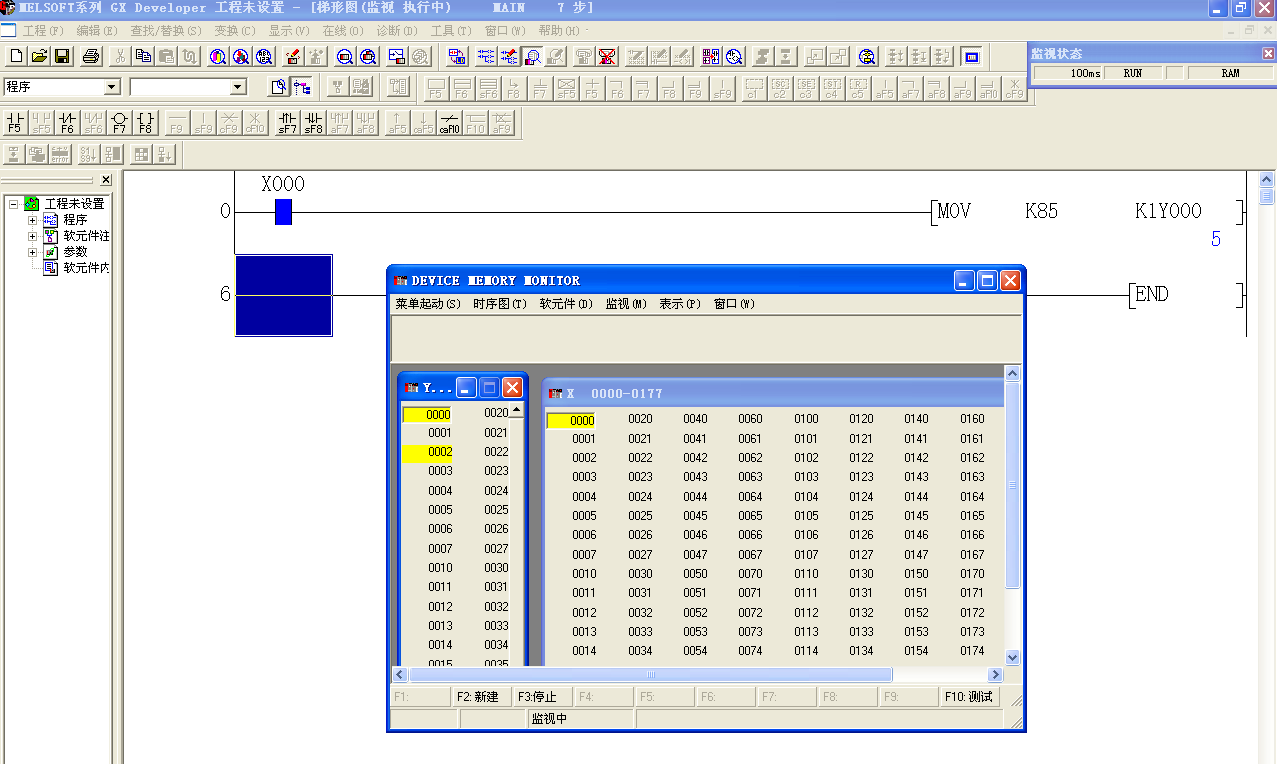

圖片：
圖片：

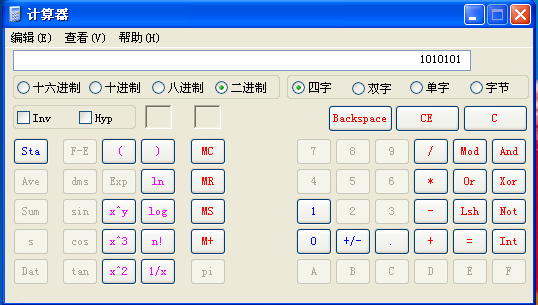

1 樓說的對。如果樓主不明白可以自己仿真。把K85轉換成二進制。
本帖最近評分記錄：
  • 下載積分:+2(王志勇愛媳婦) 蠻積極的。
    • fx5u.taobao.com
    曉夢寒煙
    乘風破浪會有時，直掛云帆濟滄海。
    級別: 探索解密
    精華主題: 0
    發帖數量: 43 個
    工控威望: 169 點
    下載積分: 4173 分
    在線時間: 24(小時)
    注冊時間: 2013-01-21
    最后登錄: 2019-06-09
    查看曉夢寒煙的 主題 / 回貼
    3樓  發表于: 2013-05-21 09:01
    K1---4位
    K2---8位
    K3---12位
    K4---16位
    sjm213
    有小知識，無大學問。
    級別: 論壇版主

    精華主題: 7 篇
    發帖數量: 5196 個
    工控威望: 7419 點
    下載積分: 158610 分
    在線時間: 3153(小時)
    注冊時間: 2007-11-21
    最后登錄: 2024-11-10
    查看sjm213的 主題 / 回貼
    4樓  發表于: 2013-05-21 09:40
    三菱PLC的MOV指令會將超出目標位數部分不做處理。
    16位的數傳到4位目標地址只有低4位有效。
    guzhironga
    級別: 探索解密
    精華主題: 0
    發帖數量: 35 個
    工控威望: 164 點
    下載積分: 474 分
    在線時間: 68(小時)
    注冊時間: 2013-03-12
    最后登錄: 2015-05-23
    查看guzhironga的 主題 / 回貼
    5樓  發表于: 2013-05-21 19:16
    謝謝各位�。。。�
    王志勇愛媳婦
    千里之行，始于足下。
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 213 個
    工控威望: 1642 點
    下載積分: 4097 分
    在線時間: 195(小時)
    注冊時間: 2013-02-24
    最后登錄: 2019-09-23
    查看王志勇愛媳婦的 主題 / 回貼
    6樓  發表于: 2013-05-21 19:41
    引用
    引用第4樓sjm213于2013-05-21 09:40發表的  :
    三菱PLC的MOV指令會將超出目標位數部分不做處理。
    16位的數傳到4位目標地址只有低4位有效。

    以前還以為超出范圍整個指令會無效呢！
    leabcabc
    級別: 探索解密
    精華主題: 0
    發帖數量: 13 個
    工控威望: 133 點
    下載積分: 785 分
    在線時間: 11(小時)
    注冊時間: 2012-10-05
    最后登錄: 2014-12-11
    查看leabcabc的 主題 / 回貼
    7樓  發表于: 2013-05-21 21:27
    k1y0沒有理解�。。�
