樓主  發表于: 2013-05-03 15:43

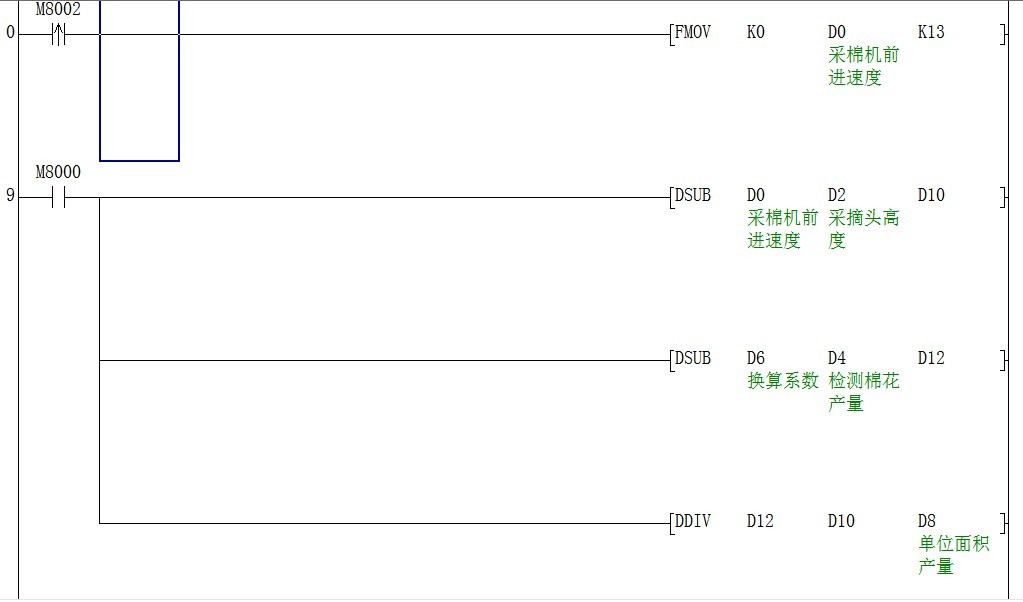

描述：一樓的程序運行有錯誤
圖片：

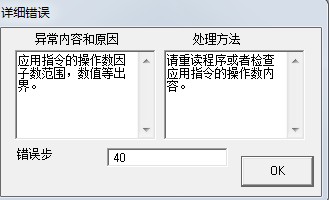

描述：一樓的錯誤
圖片：

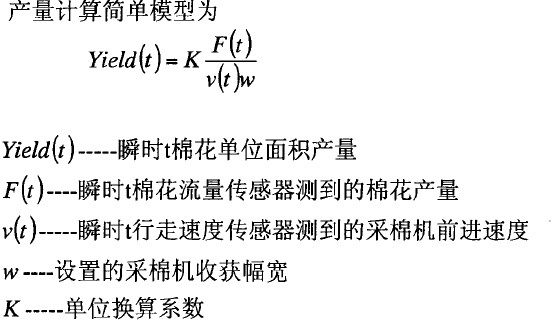

圖中，地速 V(t) 在觸摸屏和PLC的軟元件 設置 是D0;
           采摘頭高度 W 在觸摸屏和PLC的軟元件 設置 是D1；
      風機轉速 F(t) 在觸摸屏和PLC的軟元件 設置 是D3;
這3個數據都是輸入數據，由自己手動輸入，輸入這3個數據后，根據圖片中的公式，求出產量Yield(t),這個數據在D5中輸出。
公式中的K是一個固定常數，假設K=8。
請問這個PLC的程序改怎么寫啊  求大神
[ 此帖被tangwengui19在2013-05-08 16:24重新編輯 ]
xierenjie
經歷過才是深刻
級別: 論壇先鋒
精華主題: 0
發帖數量: 110 個
工控威望: 1225 點
下載積分: 8924 分
在線時間: 104(小時)
注冊時間: 2012-01-17
最后登錄: 2024-11-06
查看xierenjie的 主題 / 回貼
1樓  發表于: 2013-05-03 16:38
圖片：
匆忙寫了一下   幫忙檢查下  還有就是安排的數據寄存器 沒有按照原來樓主的安排 為避免數據溢出
來而不往非禮也
xuyizhi
級別: 探索解密
精華主題: 0
發帖數量: 10 個
工控威望: 131 點
下載積分: 1163 分
在線時間: 11(小時)
注冊時間: 2012-10-31
最后登錄: 2014-02-18
查看xuyizhi的 主題 / 回貼
2樓  發表于: 2013-05-03 23:46
高手就是高手，敬禮了
www7797257
級別: 略有小成
精華主題: 0
發帖數量: 74 個
工控威望: 256 點
下載積分: 4397 分
在線時間: 60(小時)
注冊時間: 2007-11-17
最后登錄: 2020-07-16
查看www7797257的 主題 / 回貼
3樓  發表于: 2013-05-04 10:25
參考2樓，敢問樓主，你怎么就看出這個不是2N，就是因為他的軟件和你不同嗎，雷
tangwengui19
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 150 點
下載積分: 929 分
在線時間: 20(小時)
注冊時間: 2013-04-25
最后登錄: 2013-06-10
查看tangwengui19的 主題 / 回貼
4樓  發表于: 2013-05-04 12:23
回復3樓，我和1樓幫我寫程序的大神，交流過了，他給我說他是用FX3U做的，在我的FX2N 運行 有錯誤
hnblue
級別: 探索解密
精華主題: 0
發帖數量: 5 個
工控威望: 132 點
下載積分: 455 分
在線時間: 13(小時)
注冊時間: 2013-04-22
最后登錄: 2024-08-16
查看hnblue的 主題 / 回貼
5樓  發表于: 2013-05-06 12:31
DDIV D12 D10 D8
DDIV 除法,結果會用到4個Word,也就是D8,D9,D10,D11
所以Data 會重複
1樓的那些指令,FX2N和FX3U都通用
shaoffee
級別: 探索解密
精華主題: 0
發帖數量: 5 個
工控威望: 122 點
下載積分: 464 分
在線時間: 6(小時)
注冊時間: 2012-11-05
最后登錄: 2020-06-30
查看shaoffee的 主題 / 回貼
6樓  發表于: 2013-05-06 20:42
好難啊
tangwengui19
級別: 探索解密
精華主題: 0
發帖數量: 17 個
工控威望: 150 點
下載積分: 929 分
在線時間: 20(小時)
注冊時間: 2013-04-25
最后登錄: 2013-06-10
查看tangwengui19的 主題 / 回貼
7樓  發表于: 2013-05-08 16:26
qiuzhua
王志勇愛媳婦
千里之行，始于足下。
級別: 論壇先鋒
精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的 主題 / 回貼
8樓  發表于: 2013-05-08 18:22
沒用過FX-3U的PLC...而且我都沒怎么看過這些指令！
wwp19921018
級別: 探索解密
精華主題: 0
發帖數量: 3 個
工控威望: 131 點
下載積分: 573 分
在線時間: 0(小時)
注冊時間: 2013-05-09
最后登錄: 2015-08-17
查看wwp19921018的 主題 / 回貼
9樓  發表于: 2013-05-09 20:45
用PLC中的梯形圖編一個60秒倒計時程序,要從60秒開始倒計，時有人會么?
