樓主  發表于: 2013-05-21 10:13

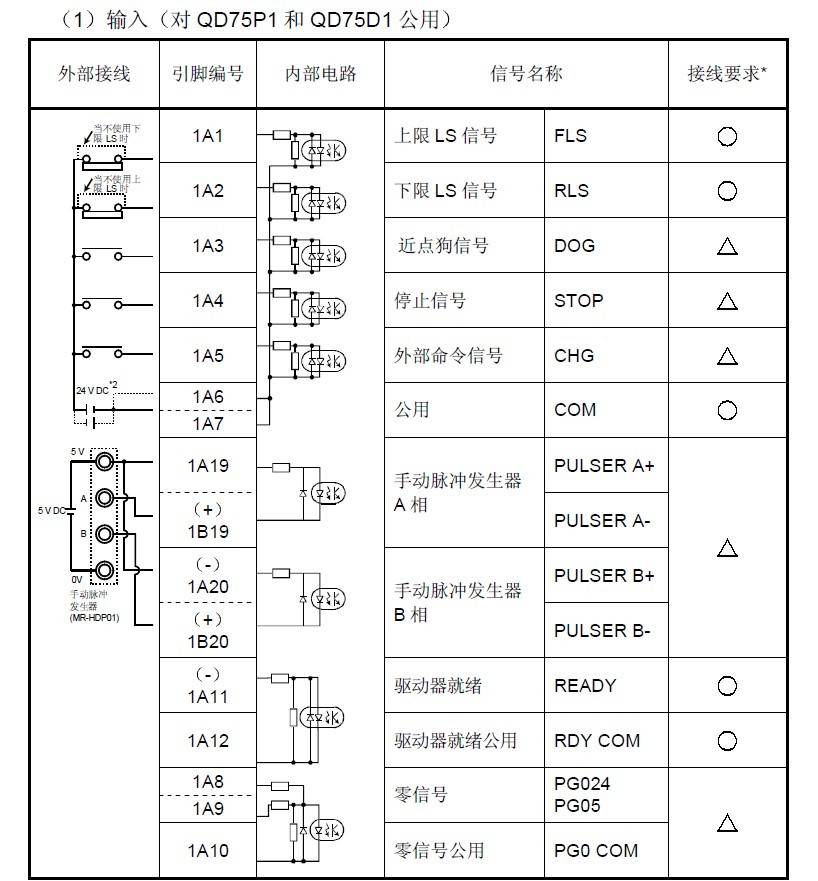

圖片：
如圖，最下端零點信號是接 24V電源 還是5V的呢  昨天接線模塊冒煙了，，，但資料應該沒錯吧？
做工控，做人生
hgmgwe
級別: 論壇先鋒
精華主題: 0
發帖數量: 692 個
工控威望: 1904 點
下載積分: 10650 分
在線時間: 896(小時)
注冊時間: 2007-12-01
最后登錄: 2024-09-20
查看hgmgwe的 主題 / 回貼
1樓  發表于: 2013-05-21 17:45
用24V就是  10 腳和8腳
  5V               10腳和9腳
王志勇愛媳婦
千里之行，始于足下。
級別: 論壇先鋒
精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的 主題 / 回貼
2樓  發表于: 2013-05-21 19:53
可以說下接線要求一欄中O 和  △分別代表什么要求嗎？
寒冰2008
級別: 探索解密
精華主題: 0
發帖數量: 81 個
工控威望: 179 點
下載積分: 947 分
在線時間: 29(小時)
注冊時間: 2010-08-27
最后登錄: 2024-07-18
查看寒冰2008的 主題 / 回貼
3樓  發表于: 2013-05-21 21:32
O 符號 意思是 需要接線

三角形 符號 意思是 按照需要接線

正負極都可以連接到公用端 COM
renjiawonder
級別: 家園�？�
精華主題: 0
發帖數量: 476 個
工控威望: 579 點
下載積分: 4836 分
在線時間: 174(小時)
注冊時間: 2009-12-01
最后登錄: 2023-08-01
查看renjiawonder的 主題 / 回貼
4樓  發表于: 2013-05-27 16:11
"用24V就是  10 腳和8腳
  5V                10腳和 9腳"
那么，不是共用 10腳接 陰極？
不知道我的理解對否？
