小弟看了PLC中RS指令通信，按照書中說明設置了D8120=H0c81,m8161=1,用RS232格式和單片機通信，但是程序的數據發送不出去，不知道為什么？大家能否幫小弟看看哪里出現了問題

引用

引用樓主bishy99于2014-05-17 22:35發表的 plc通信設置問題 :
小弟看了PLC中RS指令通信，按照書中說明設置了D8120=H0c81,m8161=1,用RS232格式和單片機通信，但是程序的數據發送不出去，不知道為什么？大家能否幫小弟看看哪里出現了問題

PLC 型號?
模組型號?
如何得知你發數據送不出去?還線路問題單片機沒有收到?

plc型號是FX1NC  板是深圳三凌公司，問了工程師，通信模塊已經集成在板上了，成功試了單片機發送數據給plc，但是用PLC發送數據給單片機就是不行，在程序上監測了D8122 的內容，也試過了和單片機測試，一下的程序：

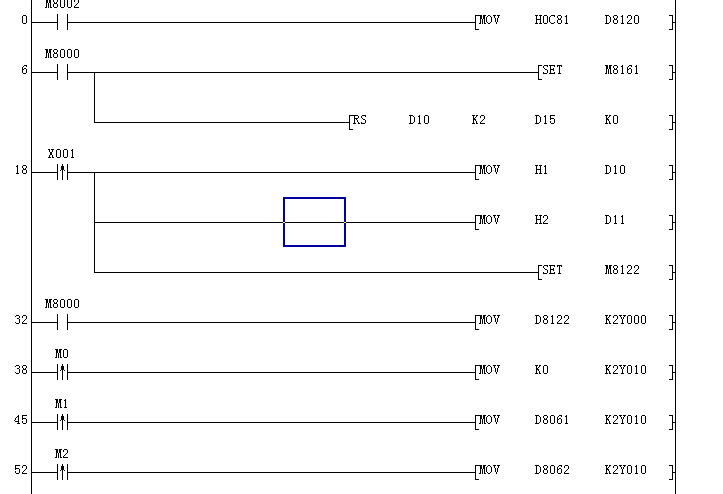

通信測試程序

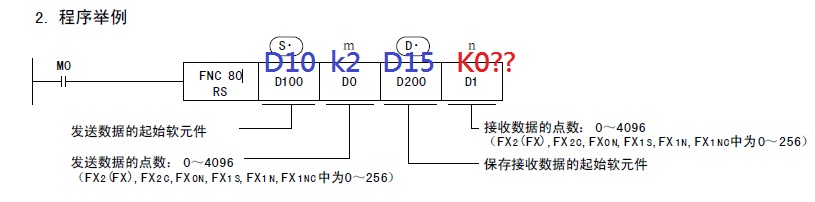

圖一的怎是丟K0，
但丟K0也只是接收不到數據，你卻可以接收到，

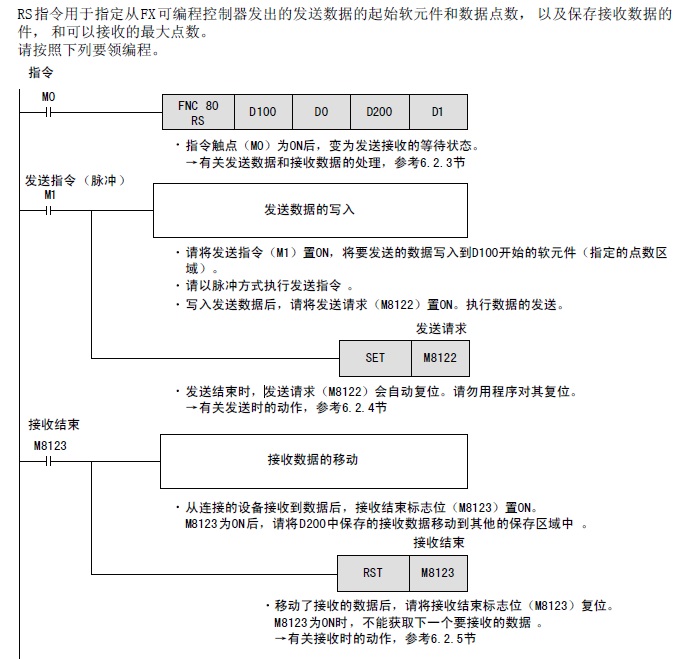

手冊找的!~稍微修改一下試看看吧!~跟你的程式有所出入不太一樣!~
你的程序上沒有註解，有些點位不知道你是做甚麼的，唯一的方法，你先把多餘程序砍除，
直接寫這段單獨去測試通訊問題吧。
沒有實機可以測試，只能靠你了!!
你的D8120=H0c81 是通訊格式，通訊格式再確認一下吧，要設定一樣就好了!~!

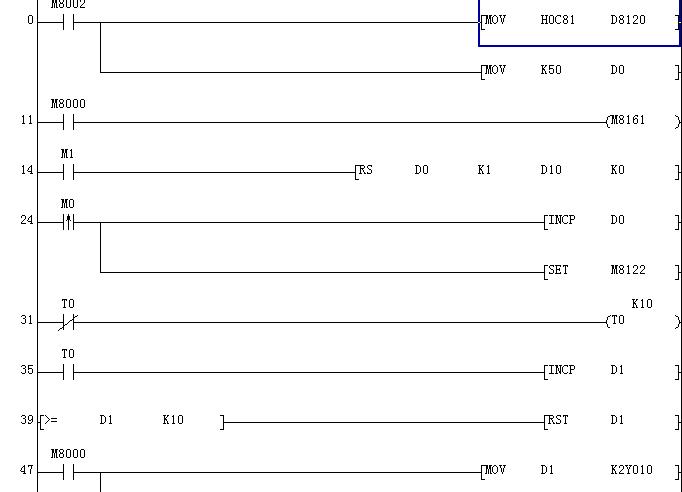

上面的程序是單純PLC給單片機發數據的，我的單片機給PLC發數據通信的是另外一個程序：如下


這個程序可以正常的運行
