樓主  發表于: 2013-06-21 14:06
圖片：

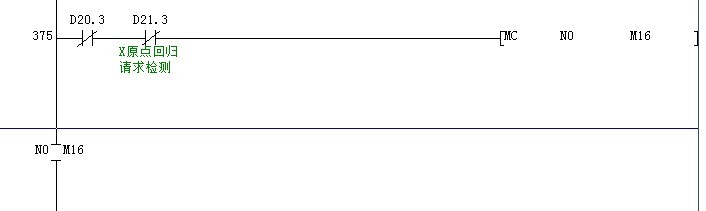

我想用主控指令，MC N0 M16 在起始位置有個N0 M16，符號是個橫著的常開點符號，可是我編不出來啊，誰教教我。我用的Develepoer 8.
還有一點不明白的是主控指令到底是干什么用的？我編程的時候不用主控指令直接往下編不一樣么？如下圖的 N0 M16和那符號：
rgbfii
級別: 工控俠客
精華主題: 0
發帖數量: 312 個
工控威望: 3201 點
下載積分: 11712 分
在線時間: 753(小時)
注冊時間: 2008-08-30
最后登錄: 2024-09-12
查看rgbfii的 主題 / 回貼
1樓  發表于: 2013-06-21 19:43
這個符號不用輸入，在線監控時會自動出現
pillar115
級別: 略有小成
精華主題: 0
發帖數量: 57 個
工控威望: 209 點
下載積分: 959 分
在線時間: 41(小時)
注冊時間: 2008-08-02
最后登錄: 2021-09-25
查看pillar115的 主題 / 回貼
2樓  發表于: 2013-06-21 20:08
按下F4就出來了，不用寫的
renjun4728
級別: 探索解密
精華主題: 0
發帖數量: 23 個
工控威望: 165 點
下載積分: 907 分
在線時間: 10(小時)
注冊時間: 2013-05-29
最后登錄: 2013-07-05
查看renjun4728的 主題 / 回貼
3樓  發表于: 2013-06-22 08:10
誰給解釋下用主控指令有什么好處啊，直接往下編不用主控指令不行么？把（MC N0 M16）改成（SET M16）效果有什么區別？
王志勇愛媳婦
千里之行，始于足下。
級別: 論壇先鋒
精華主題: 0
發帖數量: 213 個
工控威望: 1642 點
下載積分: 4097 分
在線時間: 195(小時)
注冊時間: 2013-02-24
最后登錄: 2019-09-23
查看王志勇愛媳婦的 主題 / 回貼
4樓  發表于: 2013-06-22 13:37
1.你所的那個常開點符號，是不需要編的。在線模擬的時候就會有！
2.使用主控指令的那一段程序，如果觸發條件不滿足的話（D20.3和D21.3常閉點不接通）在 MC N0 M16 到MCR N0之間的程序就會無法執行！
su1qaz
級別: 家園�？�
精華主題: 0
發帖數量: 25 個
工控威望: 534 點
下載積分: 992 分
在線時間: 47(小時)
注冊時間: 2012-07-05
最后登錄: 2024-05-30
查看su1qaz的 主題 / 回貼
5樓  發表于: 2013-06-23 19:26
那不用寫喔！你只要寫上面那行…下面那行就出來了
MC N0 M16
MCR N0

N0起了頭，記得尾巴要用MCR把他關了…
晴間雨
級別: 探索解密
精華主題: 0
發帖數量: 8 個
工控威望: 138 點
下載積分: 612 分
在線時間: 6(小時)
注冊時間: 2013-06-14
最后登錄: 2013-10-28
查看晴間雨的 主題 / 回貼
6樓  發表于: 2013-06-26 21:33
這個指令就相當于一個主控開關一樣，只要D20.3和D21.3兩個任一個斷開，MC和MCR之間的程序就不會執行。就相當一個開關斷開了，它所控制的程序就會被切斷
renjun4728
級別: 探索解密
精華主題: 0
發帖數量: 23 個
工控威望: 165 點
下載積分: 907 分
在線時間: 10(小時)
注冊時間: 2013-05-29
最后登錄: 2013-07-05
查看renjun4728的 主題 / 回貼
7樓  發表于: 2013-07-01 16:39
明白了，謝謝大家
