樓主  發表于: 2013-06-04 15:19
圖片：
此為自動循環程序，周而復始，輪替執行兩串并支狀態指令.
yiwei125
級別: 略有小成
精華主題: 0
發帖數量: 68 個
工控威望: 418 點
下載積分: 3574 分
在線時間: 135(小時)
注冊時間: 2010-08-02
最后登錄: 2024-12-10
查看yiwei125的 主題 / 回貼
1樓  發表于: 2013-06-04 20:09
這個簡單吧
S10 無程序 在下面的條件可以加一個M1的常開( LD M1     TRAN)
當S11組運行完成后 置位M1就行拉
如果要循環 再S11后面的S中 找個地方復位就好拉
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 992 個
工控威望: 1148 點
下載積分: 18350 分
在線時間: 273(小時)
注冊時間: 2009-05-29
最后登錄: 2024-12-22
查看zsh340的 主題 / 回貼
2樓  發表于: 2013-06-04 20:25
完全可以，但是得先加一個條件。還有樓主的這段SFC程序的規則可能不對？并行分支開始，必面要并行分支結束程序才穩定。
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
dyl1633
生 容易  活 容易 生活不容易
級別: 家園�？�
精華主題: 0
發帖數量: 165 個
工控威望: 568 點
下載積分: 12721 分
在線時間: 191(小時)
注冊時間: 2010-09-05
最后登錄: 2024-09-07
查看dyl1633的 主題 / 回貼
3樓  發表于: 2013-06-07 09:36
25步可以跳轉到任意步
hxhlai
hxhlai
級別: 探索解密
精華主題: 0
發帖數量: 15 個
工控威望: 108 點
下載積分: 456 分
在線時間: 24(小時)
注冊時間: 2009-10-24
最后登錄: 2024-07-24
查看hxhlai的 主題 / 回貼
4樓  發表于: 2013-06-07 14:35
學習學習
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1278 個
工控威望: 6109 點
下載積分: 52272 分
在線時間: 1123(小時)
注冊時間: 2012-04-24
最后登錄: 2024-12-19
查看john42tw的 主題 / 回貼
5樓  發表于: 2013-06-07 17:29
既然一開始重S11 為何要並行?
sxsheng
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 135 點
下載積分: 485 分
在線時間: 16(小時)
注冊時間: 2013-01-18
最后登錄: 2024-03-18
查看sxsheng的 主題 / 回貼
6樓  發表于: 2013-06-08 09:35
真誠的感謝1樓yiwei125和2樓的兩位老師指點，真乃“聽君一席話，勝讀十年書”之感，老師的畫龍點睛之筆頓開吾塞，實乃受益匪淺。這段SFC兩串指令要自動循環運作，確實必須要互鎖編程，根據提示在此兩段指令中條件處串入LD M0和LDI M0后，再在后面相應的狀態中進行復位，達到了預期的效果。再次感謝兩位老師的仙手指點，小弟在此百拜叩謝了。
sxsheng
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 135 點
下載積分: 485 分
在線時間: 16(小時)
注冊時間: 2013-01-18
最后登錄: 2024-03-18
查看sxsheng的 主題 / 回貼
7樓  發表于: 2013-06-11 15:23

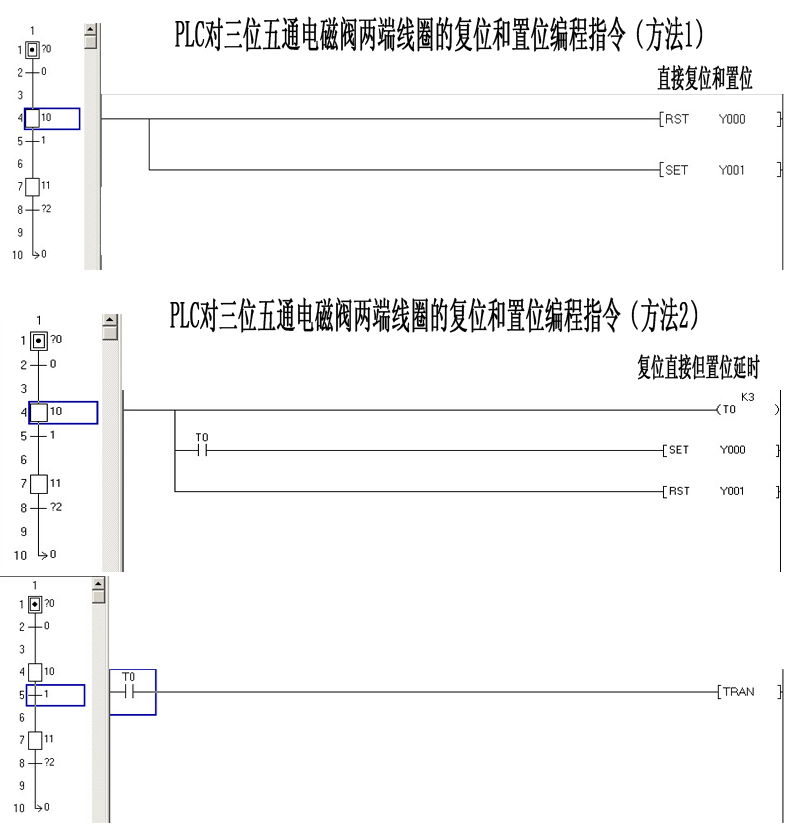

圖片：
對三位五通電磁閥的兩端線圈同時操作復位和置位的指令，哪種編程法更為穩定的，請老師指導下，或者還有別的更好的辦法.
jyplc88
級別: 探索解密
精華主題: 0
發帖數量: 5 個
工控威望: 124 點
下載積分: 555 分
在線時間: 5(小時)
注冊時間: 2012-12-05
最后登錄: 2015-05-14
查看jyplc88的 主題 / 回貼
8樓  發表于: 2013-06-11 20:37
樓上說的是對的！頂下!!!!
s3100112
級別: 探索解密
精華主題: 0
發帖數量: 37 個
工控威望: 133 點
下載積分: 464 分
在線時間: 5(小時)
注冊時間: 2011-01-10
最后登錄: 2014-07-23
查看s3100112的 主題 / 回貼
9樓  發表于: 2013-06-21 09:36
這個簡單吧
S10 無程序 在下面的條件可以加一個M1的常開( LD M1     TRAN)
當S11組運行完成后 置位M1就行拉
如果要循環 再S11后面的S中 找個地方復位就好拉
liyisong11
級別: 論壇先鋒
精華主題: 0
發帖數量: 153 個
工控威望: 1194 點
下載積分: 545 分
在線時間: 47(小時)
注冊時間: 2011-06-07
最后登錄: 2015-01-26
查看liyisong11的 主題 / 回貼
10樓  發表于: 2013-06-21 17:55
樓上說的對
