樓主  發表于: 2012-10-31 09:18
圖片：
圖片：
圖片：

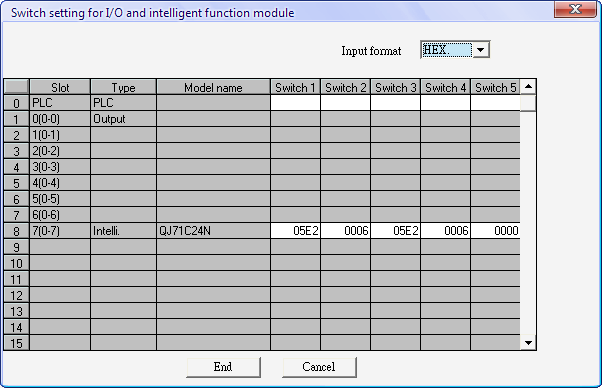

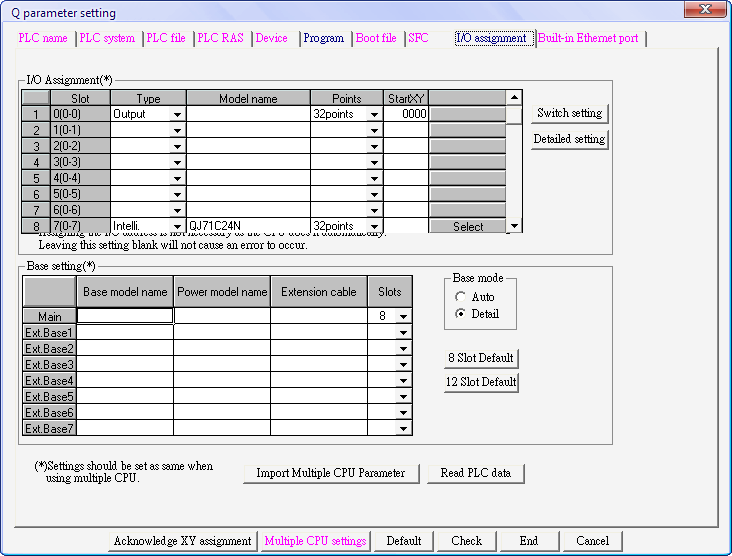

請教各位高手關於QJ71C24N-R4的設定問題（使用Q03UDECPU）

以上是小弟的設定

程式每次執行到 G.BIDOUT 就出錯

不知道哪邊有問題


daizhi
一師一地一時一法
級別: VIP會員

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3900 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的 主題 / 回貼
1樓  發表于: 2012-10-31 11:11
指定的模塊位置錯誤
kang0679
級別: 探索解密
精華主題: 0
發帖數量: 6 個
工控威望: 125 點
下載積分: 2002 分
在線時間: 39(小時)
注冊時間: 2012-10-05
最后登錄: 2023-12-19
查看kang0679的 主題 / 回貼
2樓  發表于: 2012-10-31 11:43
小弟目前要使用QJ71C24N-R4將一顆LOAD CELL（Model LPS）值讀入

懇請大大幫小弟解答這樣的情況要如何設定，感謝萬分
ke10248
圍繞
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 109 點
下載積分: 472 分
在線時間: 10(小時)
注冊時間: 2010-11-09
最后登錄: 2012-11-27
查看ke10248的 主題 / 回貼
3樓  發表于: 2012-11-03 11:55
U0//模塊位置和程序地址不一致
日有依然gf眼  炎熱  炎熱  容易
plc580
級別: 探索解密
精華主題: 0
發帖數量: 4 個
工控威望: 122 點
下載積分: 525 分
在線時間: 4(小時)
注冊時間: 2012-11-03
最后登錄: 2012-11-15
查看plc580的 主題 / 回貼
4樓  發表于: 2012-11-03 16:18
樓上都說得對
kang0679
級別: 探索解密
精華主題: 0
發帖數量: 6 個
工控威望: 125 點
下載積分: 2002 分
在線時間: 39(小時)
注冊時間: 2012-10-05
最后登錄: 2023-12-19
查看kang0679的 主題 / 回貼
5樓  發表于: 2012-11-14 16:45

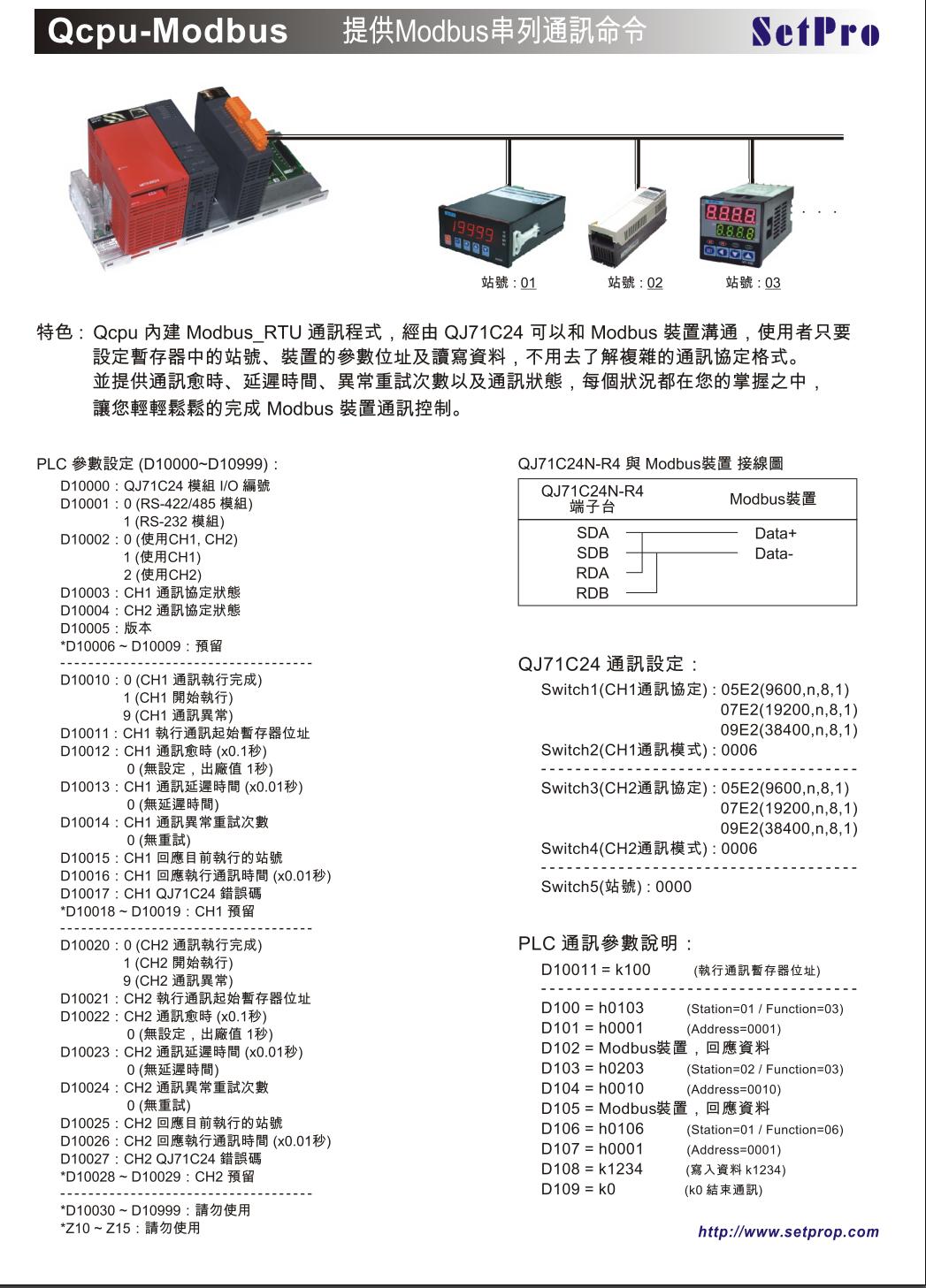

圖片：
圖片：
謝謝各位大大熱心幫忙

但最近我卻發現他rs458是采用modbus-RTU傳輸?shù)?br />
所以不會用到G.BIDOUT這個指令

那我照?qǐng)D片的程式打 暫存器一樣沒有讀取到任何值

請問各位大大是不是采用modbus-RTU傳輸還要在另外設定什麼？？

懇請大大指點不解迷思
daizhi
一師一地一時一法
級別: VIP會員

精華主題: 0
發帖數量: 1470 個
工控威望: 1376 點
下載積分: 3900 分
在線時間: 2976(小時)
注冊時間: 2007-05-31
最后登錄: 2023-11-27
查看daizhi的 主題 / 回貼
6樓  發表于: 2012-11-15 09:16
以上畫面所展示的這些，有一專用的設定工具，一般人不易搞懂！
若想用此模塊做modbus-RTU，可用SC軟件（版本要高）內置的專用協議，直接填空
