樓主  發表于: 2013-10-30 15:31
圖片：
      我用的模塊的2AD的模塊,用的鉑熱電阻連接的0到300°,電壓輸出0到10V的溫度變送器(因?yàn)闂l件有限,只能用這個),現在讀取的數值來去很大,是不是只要在模塊V跟COM端加個0.1~0.45uf的電容就可以了?有沒有什么高招的,求指導

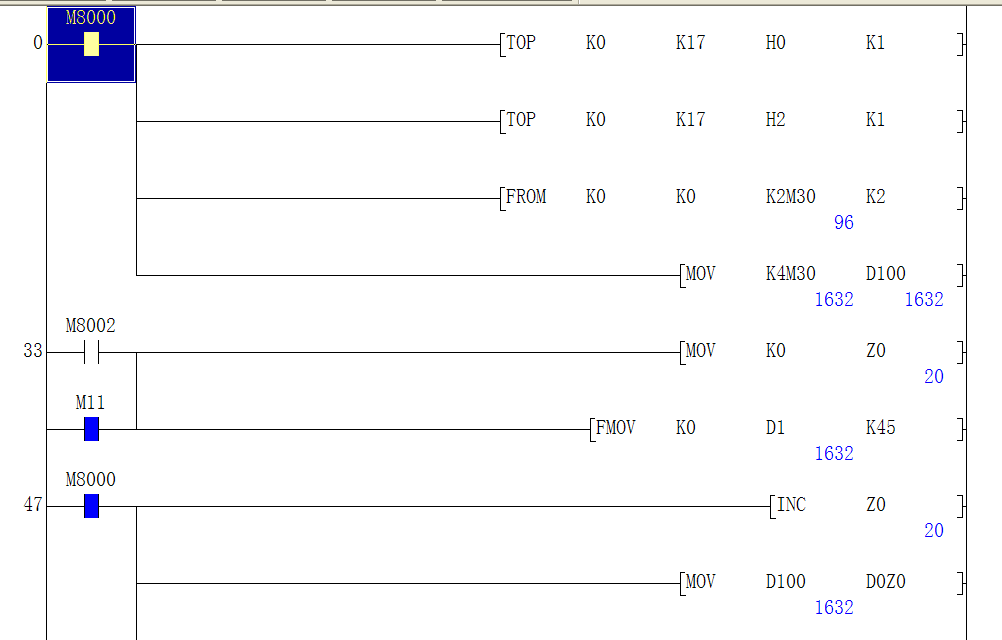

   還有就是,為什么第一行的M8000不能持續讀取模塊的值,我試驗過,我手動按鈕操作可以讀取,還有就是每次STOP再RUN之后讀取的值也不一樣,相當于一個掃描周期之后,不讀取模塊值,而下面一行的M8000卻可以自動的INC Z0   請問這是什么原因啊,求指導的~~~~~~下面是截圖
崇慶陽光
不懈努力,一切皆有可能...
級別: VIP會員

精華主題: 1 篇
發帖數量: 770 個
工控威望: 1500 點
下載積分: 7407 分
在線時間: 153(小時)
注冊時間: 2006-08-10
最后登錄: 2024-09-06
查看崇慶陽光的 主題 / 回貼
1樓  發表于: 2013-10-30 20:46
計算平均值
樓主留言：
我已經取了20次數據,且去掉最大和最小的計算了評價值,可還是偏差很大,20次里面有5到6次的值只有20幾,其他都為1700多,求助~
不懈努力,一切皆有可能 ...
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1276 個
工控威望: 6107 點
下載積分: 52048 分
在線時間: 1120(小時)
注冊時間: 2012-04-24
最后登錄: 2024-03-06
查看john42tw的 主題 / 回貼
2樓  發表于: 2013-10-31 08:35
1.量 溫度變送器 電壓輸出的電壓是否穩定
2.根據輸出電壓 計算溫度是否正確
然後在進行plc方面檢測
樓主留言：
我接了個WZP-269的鉑熱電阻(PT100的),然后選用的是0到300°,0到10V輸出的溫度變送器,接在模塊上,量模塊兩端電壓,只有0.07V,斷開量只有0.04,請問這對不對~,應該是多少V來則
和諧共贏
努力學習，做好工控
級別: 網絡英雄

精華主題: 0
發帖數量: 1991 個
工控威望: 7813 點
下載積分: 61676 分
在線時間: 730(小時)
注冊時間: 2008-01-07
最后登錄: 2024-09-20
查看和諧共贏的 主題 / 回貼
3樓  發表于: 2013-10-31 09:11
取平均值，在每個通道加0.1~0.45uf的電容就可以了。你可以試試
xxaa00511
級別: 略有小成
精華主題: 0
發帖數量: 55 個
工控威望: 263 點
下載積分: 1494 分
在線時間: 74(小時)
注冊時間: 2011-09-07
最后登錄: 2020-03-21
查看xxaa00511的 主題 / 回貼
4樓  發表于: 2013-10-31 10:41
請上傳全部程式看看！
xxaa00511
級別: 略有小成
精華主題: 0
發帖數量: 55 個
工控威望: 263 點
下載積分: 1494 分
在線時間: 74(小時)
注冊時間: 2011-09-07
最后登錄: 2020-03-21
查看xxaa00511的 主題 / 回貼
5樓  發表于: 2013-10-31 11:36
從你上傳的圖片上看 是一直在讀？還是讀取的數值一直沒變過？
樓主留言：
我如果不加一個M8013的話,讀取的數值是不會變的
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1276 個
工控威望: 6107 點
下載積分: 52048 分
在線時間: 1120(小時)
注冊時間: 2012-04-24
最后登錄: 2024-03-06
查看john42tw的 主題 / 回貼
6樓  發表于: 2013-11-01 08:50
"我接了個WZP-269的鉑熱電阻(PT100的),然后選用的是0到300°,0到10V輸出的溫度變送器,接在模塊上,量模塊兩端電壓,只有0.07V,斷開量只有0.04,請問這對不對~,應該是多少V來則"

由以上狀況來看
1.以電表量測 鉑熱電阻(PT100)的阻值是否正常  看有無斷路或短路......
   0度 = 100 歐姆
10度 約= 103.9 歐姆
20度 約= 107.8 歐姆
30度 約= 111.7 歐姆
40度 約= 115.5 歐姆
在常溫  在水中  用手摸 看阻值是否落在合理範圍
若有儀表就直接可知 鉑熱電阻(PT100)是否正常

2.確定 鉑熱電阻與溫度變送器 接線是否正確

3.0~300度=0~10V
  =>以常溫 25度而言  (25/300)*10 = 0.833V   =>應該落在 0.8V 左右

4.直接找 溫度變送器廠商處理

cdusts
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 150 點
下載積分: 1156 分
在線時間: 34(小時)
注冊時間: 2013-06-05
最后登錄: 2024-08-31
查看cdusts的 主題 / 回貼
7樓  發表于: 2013-11-01 09:52
圖片看不到么，鉑熱電阻不能用大電流的，不然跳動大
樓主留言：
我用的PT100溫度變送器,變送器外接24V的
catfree
虛心向各位學習�。。�
級別: 工控俠客
精華主題: 0
發帖數量: 630 個
工控威望: 2814 點
下載積分: 15803 分
在線時間: 474(小時)
注冊時間: 2012-03-30
最后登錄: 2022-04-18
查看catfree的 主題 / 回貼
8樓  發表于: 2013-11-01 10:15
常溫0.07V是太低了。
