樓主  發表于: 2012-11-27 11:12
圖片：
圖片：
圖片：

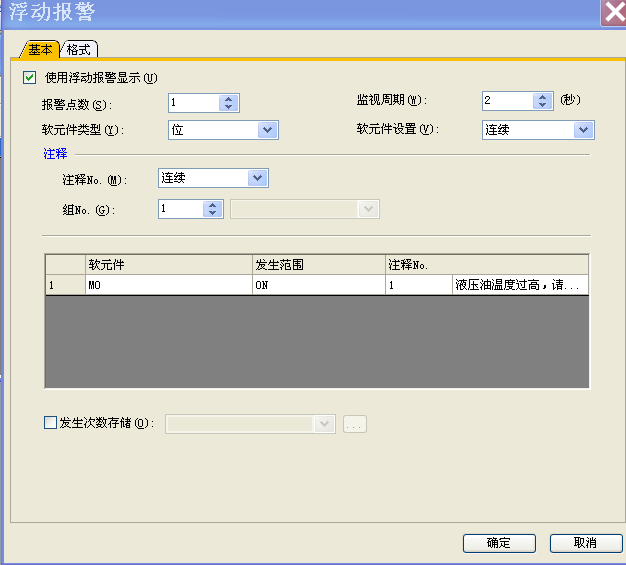

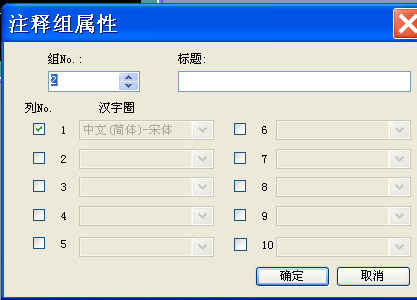

一步一步說明，首先打開GT3的軟件（GT2的沒有浮動報警功能），設置觸摸屏型號為1030，在點擊軟件中公共設置，在出現的下拉菜單中選擇注釋---新建注釋組。點擊確定。接著出注釋一覽表設置頁面，輸入你想在觸摸屏中需要顯示的報警信息。然后在點擊左面工程中的浮動報警，在使用浮動報警顯示前打勾，在軟元件中輸入M0，也就是說當M0接通的時候這個報警的信息就會顯示在觸摸屏中了。設置好以后可以用仿真軟件測試一下效果。
本帖最近評分記錄：
  • 下載積分:+5(550374389) 好貼！
    xfqwxf
    級別: 探索解密
    精華主題: 0
    發帖數量: 32 個
    工控威望: 151 點
    下載積分: 1419 分
    在線時間: 25(小時)
    注冊時間: 2011-10-27
    最后登錄: 2013-11-25
    查看xfqwxf的 主題 / 回貼
    1樓  發表于: 2012-11-27 12:43
    沒有設置窗口畫面嗎？
    匯榮鋁業
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1784 個
    工控威望: 5345 點
    下載積分: 21341 分
    在線時間: 1601(小時)
    注冊時間: 2009-07-21
    最后登錄: 2024-09-17
    查看匯榮鋁業的 主題 / 回貼
    2樓  發表于: 2012-11-27 12:52
    只要觸發報警的信號接通，這個報警信息就會在你所編輯的所有畫面（就是觸摸屏顯示的當前畫面）中的上方，中央或者下方顯示出來。
    gzbxlong
    級別: 探索解密
    精華主題: 0
    發帖數量: 3 個
    工控威望: 110 點
    下載積分: 500 分
    在線時間: 16(小時)
    注冊時間: 2012-09-19
    最后登錄: 2024-09-05
    查看gzbxlong的 主題 / 回貼
    3樓  發表于: 2013-09-08 14:27
    怎樣讓浮動報警顯示在畫面的上面，或者中間
