樓主  發表于: 2014-03-30 17:06

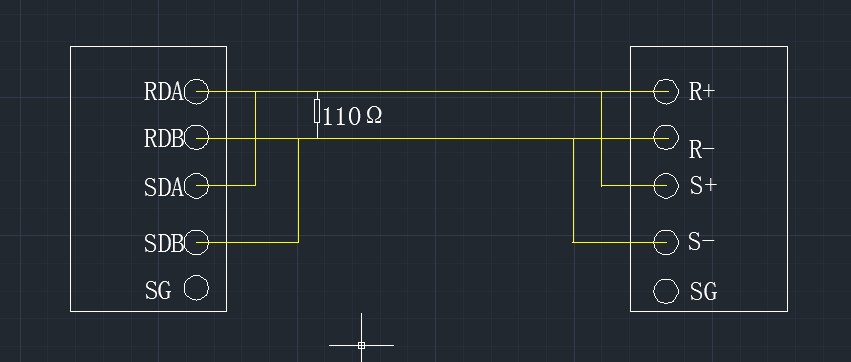

三菱 FX2N-485-BD 通訊卡
和  安川變頻器SI-485 J7通訊板
     的硬件接線圖！

我試過2種  接線  但是都不行

現象就是按啟動按鈕后  變頻器按通訊給定的頻率  啟動  運行，

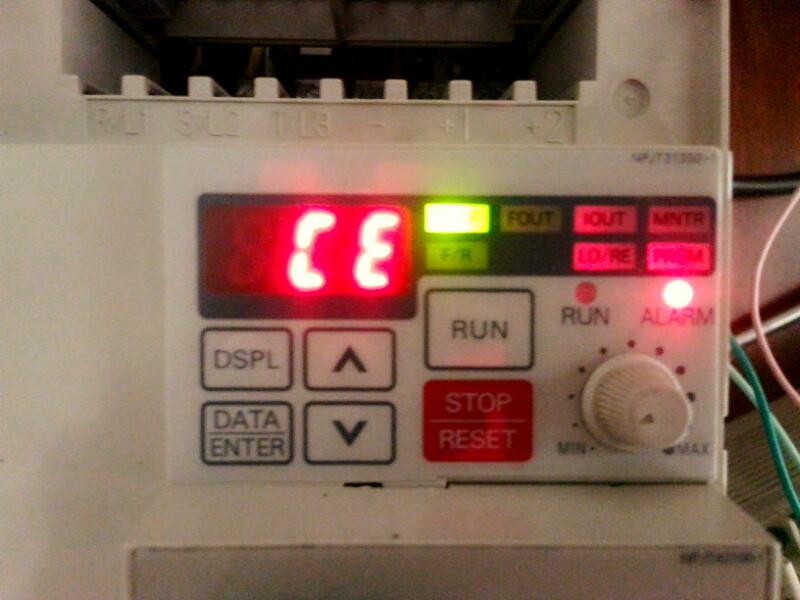

3~4秒鐘 變頻器就報警  顯示警報CE （MEMOBUS 通信錯誤）
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1285 個
工控威望: 2921 點
下載積分: 4511 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-06-12
查看月澤的 主題 / 回貼
1樓  發表于: 2014-03-30 17:10
上電 就報警

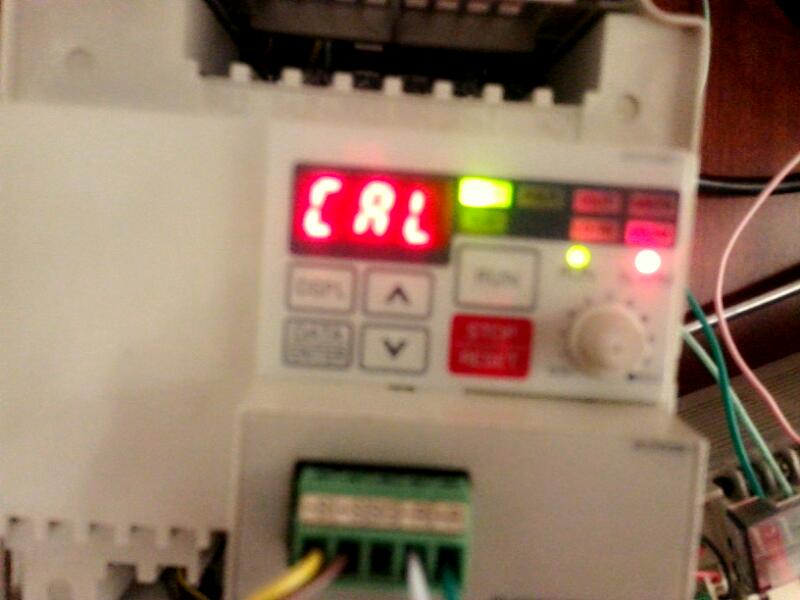

啟動后運行3秒鐘換了另外一種報警
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
啟航國際教育
級別: 論壇先鋒
精華主題: 0
發帖數量: 221 個
工控威望: 1201 點
下載積分: 3443 分
在線時間: 200(小時)
注冊時間: 2010-08-12
最后登錄: 2016-07-02
查看啟航國際教育的 主題 / 回貼
2樓  發表于: 2014-03-31 05:20
通訊板或程序或干擾問題
啟航國際教育
級別: 論壇先鋒
精華主題: 0
發帖數量: 221 個
工控威望: 1201 點
下載積分: 3443 分
在線時間: 200(小時)
注冊時間: 2010-08-12
最后登錄: 2016-07-02
查看啟航國際教育的 主題 / 回貼
3樓  發表于: 2014-03-31 05:23
我古計你是通訊過程掉包,你試下不加電阻或換小點的電阻
