樓主  發表于: 2014-04-23 09:37
圖片：
圖片：
[attachment=120450]

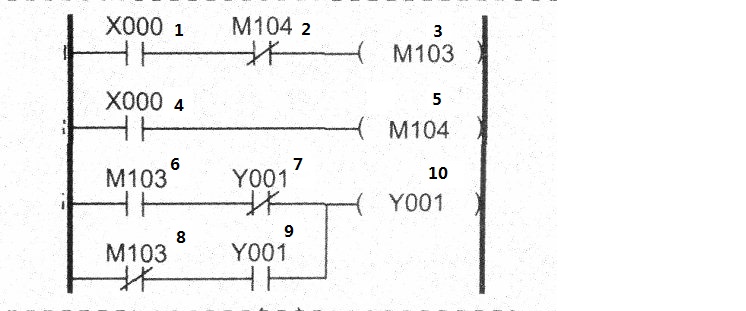

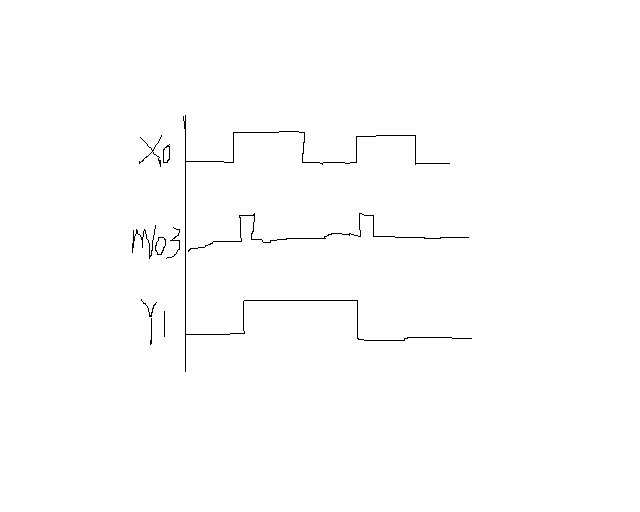

如圖a內的X0接通后，輔助繼電器M103接通。同時Y1線圈開始輸出，我想問的就是為什么M103只在一個掃描周期接通，而Y1一直有輸出ON。再次接通X0后，Y1輸出OFF。第4和5步?jīng)]執行，而6、7和10就執行了呢？

或者說我怎么理解X0，M103，M104和Y1的開關順序？
[ 此帖被308284030在2014-04-23 14:08重新編輯 ]
edwingan47
級別: 略有小成
精華主題: 0
發帖數量: 101 個
工控威望: 236 點
下載積分: 21813 分
在線時間: 216(小時)
注冊時間: 2014-03-10
最后登錄: 2019-01-27
查看edwingan47的 主題 / 回貼
1樓  發表于: 2014-04-23 11:33
程序從左到右， 上到下
本帖最近評分記錄：
  • 下載積分:+2(308284030) 真誠感謝！
    gongling888
    gongling
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 304 個
    工控威望: 1310 點
    下載積分: 9314 分
    在線時間: 220(小時)
    注冊時間: 2012-12-29
    最后登錄: 2019-05-03
    查看gongling888的 主題 / 回貼
    2樓  發表于: 2014-04-23 12:06
    樓主，一樓向你解釋的是：PLC運行的掃描順序。
    edwingan47
    級別: 略有小成
    精華主題: 0
    發帖數量: 101 個
    工控威望: 236 點
    下載積分: 21813 分
    在線時間: 216(小時)
    注冊時間: 2014-03-10
    最后登錄: 2019-01-27
    查看edwingan47的 主題 / 回貼
    3樓  發表于: 2014-04-23 12:35
    --||-- X0 --------------------[ALT Y1]    (這程式同上）
    308284030
    級別: 探索解密
    精華主題: 0
    發帖數量: 40 個
    工控威望: 169 點
    下載積分: 1388 分
    在線時間: 31(小時)
    注冊時間: 2012-03-05
    最后登錄: 2020-08-04
    查看308284030的 主題 / 回貼
    4樓  發表于: 2014-04-23 13:58
    我也知道梯形圖的順序是從左向右，從上向下。
    我就想知道為什么按X0后Y1有輸出，M103不是被M104斷開了嗎？
    edwingan47
    級別: 略有小成
    精華主題: 0
    發帖數量: 101 個
    工控威望: 236 點
    下載積分: 21813 分
    在線時間: 216(小時)
    注冊時間: 2014-03-10
    最后登錄: 2019-01-27
    查看edwingan47的 主題 / 回貼
    5樓  發表于: 2014-04-23 14:36
    M103在斷開之前， Y001 已經連接。 Y001 有輸出時， M103 才斷開
    money11
    教養體現細節.細節展示素質.
    級別: 略有小成
    精華主題: 0
    發帖數量: 174 個
    工控威望: 345 點
    下載積分: 1195 分
    在線時間: 132(小時)
    注冊時間: 2007-11-19
    最后登錄: 2025-01-01
    查看money11的 主題 / 回貼
    6樓  發表于: 2014-04-23 14:53
    引用
    引用第1樓edwingan47于2014-04-23 11:33發表的  :
    程序從左到右， 上到下   [attachment=120456]

    補充一樓，梯形圖除了掃描順序還有重復掃描周期的，M103從重導通到斷開是需要2個掃描周期的。
