請教一下各位:

FX1N接松下A5伺服要不要加電阻,或者不加電阻是不是OPC引腳要接24V

我的接法是:Y0直接接3腳(PULS1) ,Y4直接接5腳(SIGN1)不知道對不對?

弄花毒手
級別: 探索解密
精華主題: 0
發帖數量: 25 個
工控威望: 161 點
下載積分: 2524 分
在線時間: 71(小時)
注冊時間: 2013-09-03
最后登錄: 2024-08-16
查看弄花毒手的 主題 / 回貼
1樓  發表于: 2014-08-26 09:32
可以不接，A5有內置電阻，看看A5使用手冊
chenxue163
級別: 略有小成
精華主題: 0
發帖數量: 269 個
工控威望: 406 點
下載積分: 8204 分
在線時間: 734(小時)
注冊時間: 2013-10-26
最后登錄: 2024-08-02
查看chenxue163的 主題 / 回貼
2樓  發表于: 2014-08-26 15:49

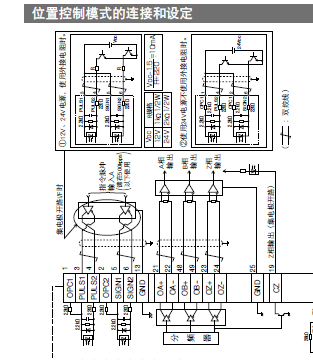

圖片：
看手冊，上面有接線圖
可以不接
