樓主  發表于: 2014-08-30 13:41
圖片：

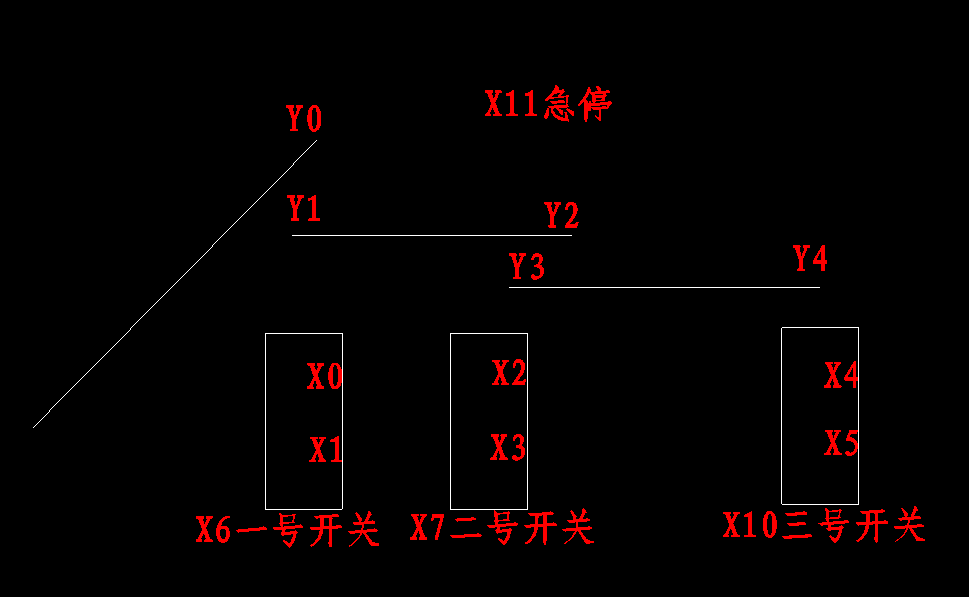

新人求助，求各位大神，好心人幫做三菱fx-os程序一個！圖屬于輸送帶 （倉：你可以把它看成個鐵桶） （y1正傳y2反轉為1個電機） （y3正傳y4反轉為1個電機）    1號倉 y1 輸出，別的不動，2號倉 y2y3 輸出 3號倉y2y4輸出  y0屬于長轉只有當x0x2x4都有信號時才停止   x6為1號倉開關，x7為2號倉開關，x10為3號倉開關  x1 x3 x5沒信號時，每倉循環放料3分鐘，直到x1 x3 x5都有料時，再繼續無定時循環直到x0 x2 x4都有料時完全停止。中途如 x1x3 x5任何一個無信號為優先！
程序請發551633220@qq.com如有疑問請加551633220
[ 此帖被王偉峰在2014-08-31 00:06重新編輯 ]
lixiangyang
級別: 略有小成
精華主題: 0
發帖數量: 145 個
工控威望: 277 點
下載積分: 5085 分
在線時間: 102(小時)
注冊時間: 2013-09-24
最后登錄: 2021-12-21
查看lixiangyang的 主題 / 回貼
1樓  發表于: 2014-09-06 15:42
用(SFC)順序控制來寫應該可以的。
xyz444
級別: 探索解密
精華主題: 0
發帖數量: 36 個
工控威望: 132 點
下載積分: 3067 分
在線時間: 24(小時)
注冊時間: 2014-08-29
最后登錄: 2019-11-08
查看xyz444的 主題 / 回貼
2樓  發表于: 2014-09-06 22:39
必須用三菱的么..如果是歐姆龍.西門子 臺達的可以....三菱我這里很少用..
rpgdiy
級別: 略有小成
精華主題: 0
發帖數量: 305 個
工控威望: 494 點
下載積分: 1741 分
在線時間: 140(小時)
注冊時間: 2011-10-12
最后登錄: 2024-05-23
查看rpgdiy的 主題 / 回貼
3樓  發表于: 2014-09-07 20:36
基本指令也可以
簡單就是福
級別: 探索解密
精華主題: 0
發帖數量: 14 個
工控威望: 134 點
下載積分: 540 分
在線時間: 2(小時)
注冊時間: 2014-04-06
最后登錄: 2021-01-06
查看簡單就是福的 主題 / 回貼
4樓  發表于: 2014-09-07 21:43
基本的經驗設計法就可以完成了
武瑞東12306
級別: 探索解密
精華主題: 0
發帖數量: 54 個
工控威望: 185 點
下載積分: 584 分
在線時間: 58(小時)
注冊時間: 2013-09-29
最后登錄: 2020-05-10
查看武瑞東12306的 主題 / 回貼
5樓  發表于: 2014-10-15 22:42
x6 x7 x10是做什么用的，檢測料桶已經打開嗎？

鐵桶是不是一直漏料？還是裝滿為止后進行下一動作。
海風123
學習自動化
級別: 略有小成
精華主題: 0
發帖數量: 191 個
工控威望: 339 點
下載積分: 42013 分
在線時間: 237(小時)
注冊時間: 2008-03-08
最后登錄: 2024-07-09
查看海風123的 主題 / 回貼
6樓  發表于: 2014-10-16 15:27
與樓上同解，那三個倉開關是有必要的嗎？
