FX3U雙控電磁閥FB塊帶報警功能，帶復位，可以直接調用，自己寫的，用在你們程序時只考慮信號對接就好，可以自己模擬后再使用！簡單好用才是王道！ 雙控閥動作帶報警FB優化版.zip (179 K) 下载次数:343

就這！�。�！

引用

引用樓主陸龍168于2022-06-10 16:23發表的 FX3U雙控電磁閥FB塊帶報警功能 :
FX3U雙控電磁閥FB塊帶報警功能，帶復位，可以直接調用，自己寫的，用在你們程序時只考慮信號對接就好，可以自己模擬后再使用！簡單好用才是王道！ [attachment=268729]

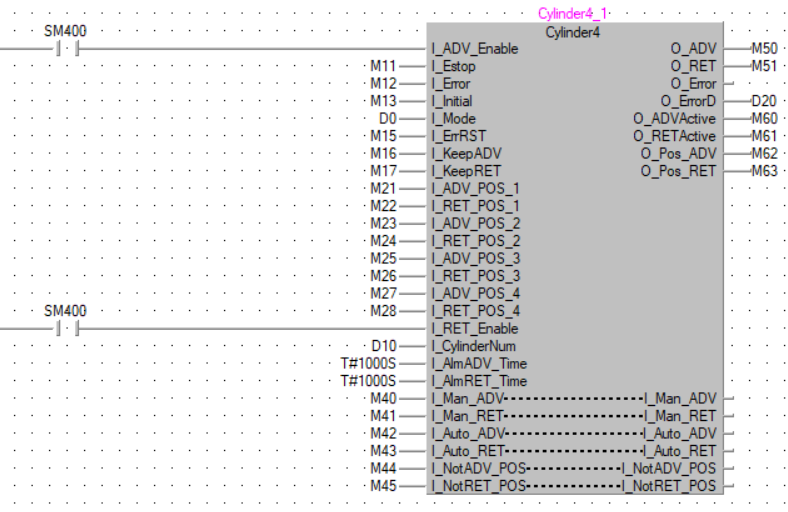

想法非常好，結構化編程，有利于管理程序。
其實你可以做的更好,對你提稍許建議

1：這個塊只能針對一個氣缸，如果是一個電磁閥帶多個氣缸，多個氣缸的位置檢測沒有輸入。

2：如果做成多個氣缸，每個氣缸不在位的報警要區分開來寫，這樣報警就需要輸出一個16位變量，作為報警狀態字；

3：針對多個氣缸，還需要做兩個輸出腳作為所有氣缸都到位狀態，用在自動程序中，這樣自動程序中多組氣缸伸出或者縮回到位，就可以只用一個變量就行，使自動程序看著更簡化。


4：最好能有不在伸出位，不在縮回位的報警輸入引腳，這樣氣缸位置報警又集中到標準塊內部啦，因?yàn)槟愕膲K只做了超時報警，干涉報警信息沒做，你估計會在外面做。

5：伸出縮回做成IN_OUT變量，伸出到位縮回到位后復位控制引腳，這樣自動程序又可以少一部分，

感謝提的建議

引用

引用第2樓2310036294于2022-06-11 15:37發表的  :


想法非常好，結構化編程，有利于管理程序。
其實你可以做的更好,對你提稍許建議

.......

感謝！

好參考，感謝分享這么好的資料
