樓主  發表于: 2016-10-10 10:35
            一個行程·開k1常開，放入工件K1一直閉合，電磁閥1吸合，到達A點，傳感器1   ON,電磁閥2接通，2秒后，兩個電磁閥同時釋放，拿出工件，完成。我是新手，請師傅幫忙寫出PLC程序，謝謝，用繼電器做工件時間有點長，所以要用PLC，    請師傅幫幫忙。謝謝。
[ 此帖被jsymsy在2016-10-10 13:55重新編輯 ]
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2844 個
工控威望: 3616 點
下載積分: 3515 分
在線時間: 3798(小時)
注冊時間: 2007-11-04
最后登錄: 2024-11-10
查看tingfenghu的 主題 / 回貼
1樓  發表于: 2016-10-10 12:22
感覺不用PLC用中間繼電器和時間繼電器就可以
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
付杰888
級別: 略有小成
精華主題: 0
發帖數量: 124 個
工控威望: 218 點
下載積分: 668 分
在線時間: 75(小時)
注冊時間: 2015-01-04
最后登錄: 2024-09-04
查看付杰888的 主題 / 回貼
2樓  發表于: 2016-10-10 13:08
不用花這么多錢買PLC，普通時間繼電器電路就可以
liaohianbin
成功=目標+堅持
級別: 略有小成
精華主題: 0
發帖數量: 193 個
工控威望: 295 點
下載積分: 2470 分
在線時間: 130(小時)
注冊時間: 2014-08-29
最后登錄: 2024-11-09
查看liaohianbin的 主題 / 回貼
3樓  發表于: 2016-10-10 15:42

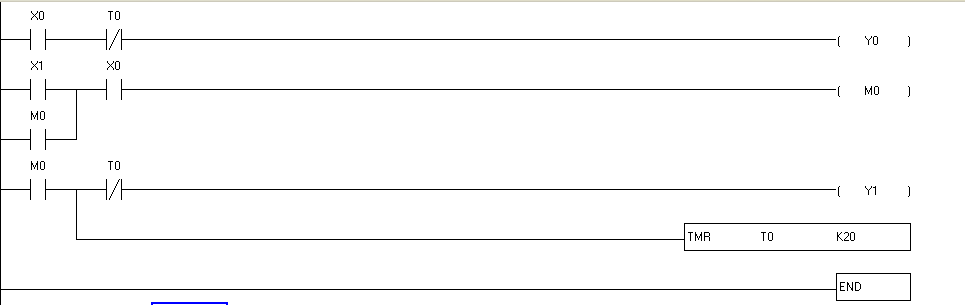

圖片：
K1為X0，放入工件，等一秒，電磁閥Y0動作，到達A點，也就是X1，電磁閥Y1動作，同時2秒兩個電磁閥復位
其實這樣沒有一點安全程序，是不能用的，非常危險。
[ 此帖被liaohianbin在2016-10-10 15:48重新編輯 ]
dodovsyou
級別: 略有小成
精華主題: 0
發帖數量: 108 個
工控威望: 256 點
下載積分: 926 分
在線時間: 115(小時)
注冊時間: 2016-05-27
最后登錄: 2024-11-05
查看dodovsyou的 主題 / 回貼
4樓  發表于: 2016-10-10 21:48

jsymsy
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 141 點
下載積分: 388 分
在線時間: 34(小時)
注冊時間: 2015-08-18
最后登錄: 2020-04-19
查看jsymsy的 主題 / 回貼
5樓  發表于: 2016-10-12 09:15
           謝謝，大家�。�！
lanqq123
級別: 探索解密
精華主題: 0
發帖數量: 41 個
工控威望: 163 點
下載積分: 402 分
在線時間: 95(小時)
注冊時間: 2013-03-08
最后登錄: 2024-07-21
查看lanqq123的 主題 / 回貼
6樓  發表于: 2016-10-17 11:23
外面有仿三菱PLC的，PLC單板賣10多個點的，可用三菱軟件寫，200塊左右，你這個要求不高可以用的
