樓主  發表于: 2016-12-17 21:49
CPU是Q01，輸入QX41，輸出QY41P，輸出接繼電器，求接線方式或相關手冊，謝謝
622duanran
級別: 正式會員
精華主題: 0
發帖數量: 3 個
工控威望: 96 點
下載積分: 626 分
在線時間: 1(小時)
注冊時間: 2016-11-07
最后登錄: 2016-12-17
查看622duanran的 主題 / 回貼
1樓  發表于: 2016-12-17 22:05

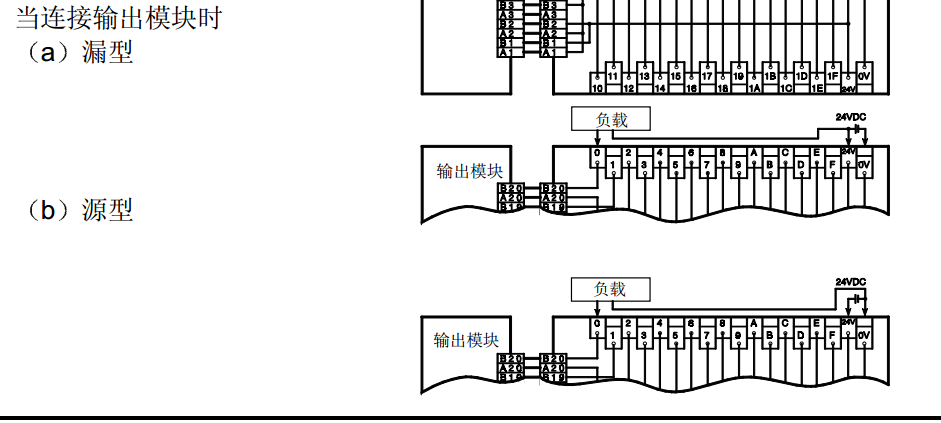

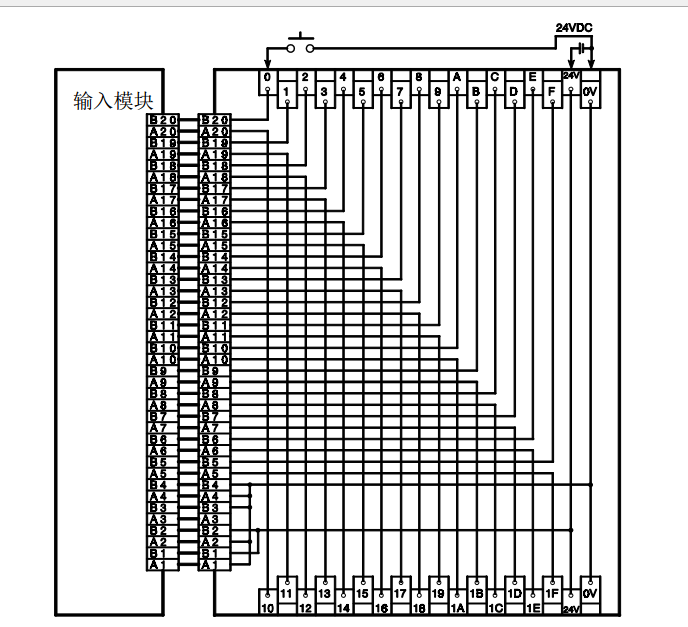

手冊自己找到了，問題是端子轉換器上下兩對0V和24V都要接上么
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3437 個
工控威望: 20973 點
下載積分: 25427 分
在線時間: 1745(小時)
注冊時間: 2010-01-03
最后登錄: 2024-09-22
查看tkggtdkjpl的 主題 / 回貼
2樓  發表于: 2016-12-18 09:11
都接,PLC內部不用的腳空了的
自動化單機，生產線，項目編程調試！
yl1111682
級別: 略有小成
精華主題: 0
發帖數量: 125 個
工控威望: 258 點
下載積分: 2683 分
在線時間: 360(小時)
注冊時間: 2014-05-09
最后登錄: 2024-09-19
查看yl1111682的 主題 / 回貼
3樓  發表于: 2016-12-19 10:54
