樓主  發表于: 2017-03-14 09:48
 、現在有一臺臺達B07S411觸摸屏,與一臺FX2N16MR加485BD的PLC與一臺三晶ATV13-2SR4GH的變頻器。之前是用端子控制現在想做通訊控制,F(xiàn)有幾個問題請請教,希望好心人能不吝賜教,謝謝。[size=5
]1,接線問題,變頻器的485接口定義是這樣的:s+:485差分信號正端,S-;485差分信號負端,+5v:擴展電源正端,GND:擴展電源負端。485BD是有5個接線端子的,我現在是這樣接的:RDA與SDA短接連S+,RDB與SDB短接連S-,SG連GDN,不知道是不是這樣。??
2,變頻器設置:站號1,9600,偶校驗(E,8,1)for RTU,通訊應答延時10ms,通訊超時故障時間:無效。傳說回應處理:寫操作有回應。這樣的話PLC的D8120是不是寫入C87?設置有沒有問題?

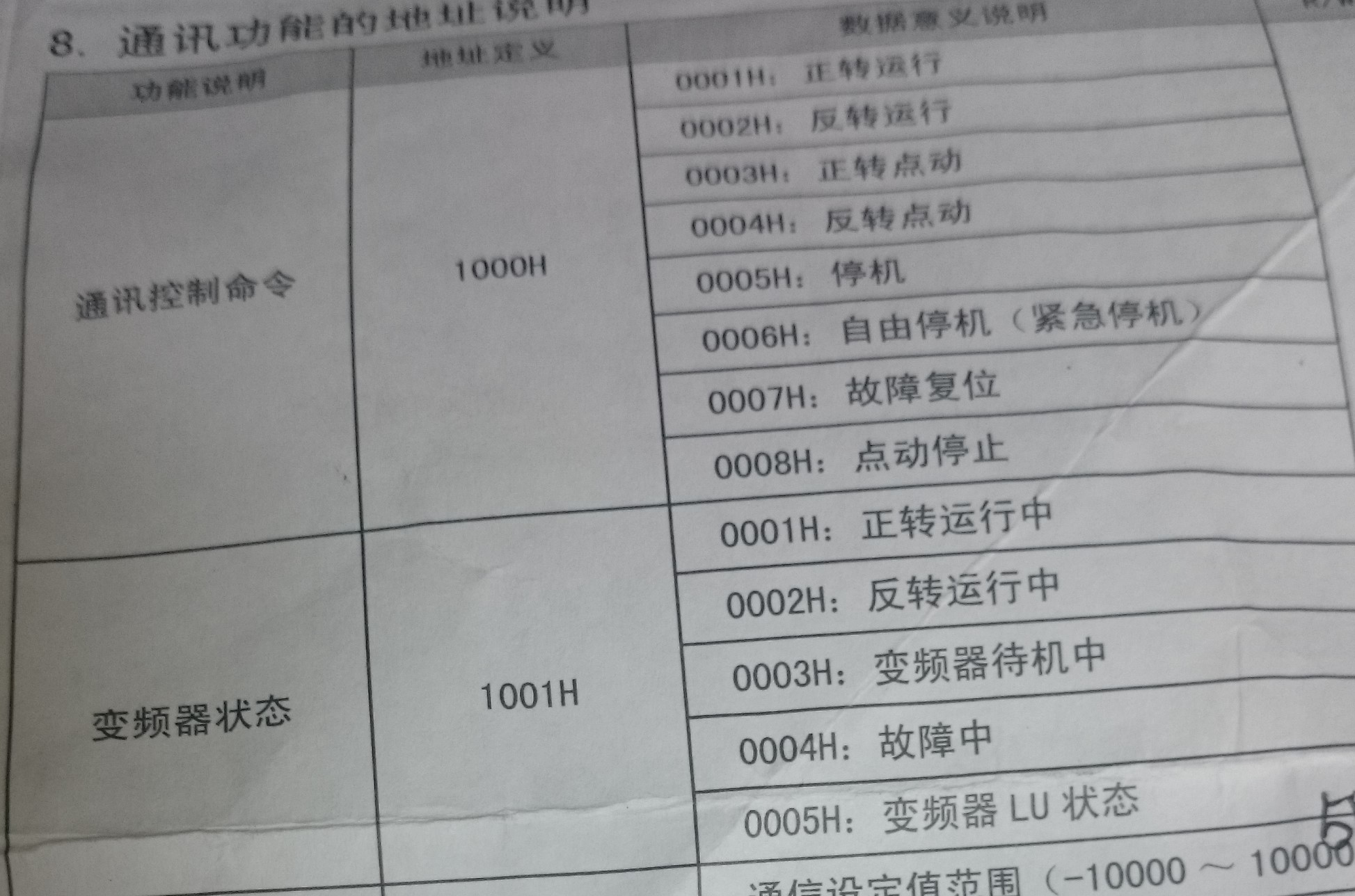

3,就是程序問題了。變頻器控制命令:地址定義1000H,數據定義說明:0001H正轉,0002H反轉運行,0003H正傳點動,0004H,反轉點動,0005H,停機。自己也看了很多程序案例和教學視頻,由于大部分是其他品牌的變頻器,而且大部分是用ASCII碼控制,自己是怎么改怎么寫都不能讓變頻器啟動,希望能有好心的工程師能給我寫個簡單的程序,就直接X1啟動,X2停止的程序讓我參考下,不勝感激,謝謝。

在此,再次感謝那些給人幫助的人。謝謝,愿好人一生平安,心想事成。謝謝。

jinhaicao
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 158 點
下載積分: 663 分
在線時間: 18(小時)
注冊時間: 2013-12-30
最后登錄: 2022-10-01
查看jinhaicao的 主題 / 回貼
1樓  發表于: 2017-03-14 09:54

jinhaicao
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 158 點
下載積分: 663 分
在線時間: 18(小時)
注冊時間: 2013-12-30
最后登錄: 2022-10-01
查看jinhaicao的 主題 / 回貼
2樓  發表于: 2017-03-18 08:39
難道就沒人愿意幫忙。。。。
leiyoushu
級別: 略有小成
精華主題: 0
發帖數量: 93 個
工控威望: 203 點
下載積分: 476 分
在線時間: 77(小時)
注冊時間: 2011-05-02
最后登錄: 2022-10-12
查看leiyoushu的 主題 / 回貼
3樓  發表于: 2017-03-18 09:19
詳細看變頻器說明書,2N是要有ASCII轉換的,我原來有通訊成功的案例,不過是三菱變頻器的。
jinhaicao
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 158 點
下載積分: 663 分
在線時間: 18(小時)
注冊時間: 2013-12-30
最后登錄: 2022-10-01
查看jinhaicao的 主題 / 回貼
4樓  發表于: 2017-03-18 11:22
引用
引用第3樓leiyoushu于2017-03-18 09:19發表的  :
詳細看變頻器說明書,2N是要有ASCII轉換的,我原來有通訊成功的案例,不過是三菱變頻器的。

我看了好久,因為這個變頻器只是用rtu的方式,我不知道是不是叫方式,是不是2N只支持ASCII?如果我要用他們通訊,是不是又必須轉換?如何轉?實在是搞不明白。謝謝指教。
fengyyy
級別: 家園?
精華主題: 0
發帖數量: 125 個
工控威望: 511 點
下載積分: 2680 分
在線時間: 275(小時)
注冊時間: 2015-12-02
最后登錄: 2024-09-17
查看fengyyy的 主題 / 回貼
5樓  發表于: 2017-03-18 17:20
我用3U 做過,控制歐姆龍變頻器。2N估計比較麻煩,光一個CRC校驗就夠頭疼的了。
機械師樂
PLC 循環掃描
級別: 探索解密
精華主題: 0
發帖數量: 45 個
工控威望: 140 點
下載積分: 753 分
在線時間: 28(小時)
注冊時間: 2017-02-02
最后登錄: 2024-01-09
查看機械師樂的 主題 / 回貼
6樓  發表于: 2017-03-18 20:47
不行就換三菱的變頻器吧,有專用指令,別為了秀那技術,而浪費大把時間,能解決問題才是。
sosyou
級別: 探索解密
精華主題: 0
發帖數量: 75 個
工控威望: 189 點
下載積分: 748 分
在線時間: 158(小時)
注冊時間: 2016-05-13
最后登錄: 2019-07-30
查看sosyou的 主題 / 回貼
7樓  發表于: 2017-03-19 09:46
你應該從淘寶買個 金老師講的MODBUS視頻 然后你就知道了 怎么通訊了 一開始要M8161 制ON 然要在D8140里面寫上通訊格式 , 2N和3u 用485db 板要用自由口協議 用rs 指令發送
jinhaicao
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 158 點
下載積分: 663 分
在線時間: 18(小時)
注冊時間: 2013-12-30
最后登錄: 2022-10-01
查看jinhaicao的 主題 / 回貼
8樓  發表于: 2017-03-21 10:42
引用
引用第5樓fengyyy于2017-03-18 17:20發表的  :
我用3U 做過,控制歐姆龍變頻器。2N估計比較麻煩,光一個CRC校驗就夠頭疼的了。

哦哦,難道是因為2N比較老支持的指令也比較麻煩么?我這里也有套3u加這個變頻器的,但是沒有BD模塊,而這個舊的有就想研究下而已,畢竟難的會了簡單的就更容易了。謝謝你的留言。
富陽工控
燈泡電工
級別: 家園常客
精華主題: 0
發帖數量: 337 個
工控威望: 536 點
下載積分: 23623 分
在線時間: 157(小時)
注冊時間: 2012-07-06
最后登錄: 2024-11-01
查看富陽工控的 主題 / 回貼
9樓  發表于: 2017-03-21 10:46
CRC校驗比較麻煩
jinhaicao
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 158 點
下載積分: 663 分
在線時間: 18(小時)
注冊時間: 2013-12-30
最后登錄: 2022-10-01
查看jinhaicao的 主題 / 回貼
10樓  發表于: 2017-03-21 11:23
引用
引用第6樓機械師樂于2017-03-18 20:47發表的  :
不行就換三菱的變頻器吧,有專用指令,別為了秀那技術,而浪費大把時間,能解決問題才是。

其實不是為了秀技術,主要是老板買的變頻器就這牌子。還有主要是學習怎么與不同的變頻器通訊。謝謝你的留言。
jinhaicao
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 158 點
下載積分: 663 分
在線時間: 18(小時)
注冊時間: 2013-12-30
最后登錄: 2022-10-01
查看jinhaicao的 主題 / 回貼
11樓  發表于: 2017-03-21 11:29
引用
引用第7樓sosyou于2017-03-19 09:46發表的  :
你應該從淘寶買個 金老師講的MODBUS視頻 然后你就知道了 怎么通訊了 一開始要M8161 制ON 然要在D8140里面寫上通訊格式 , 2N和3u 用485db 板要用自由口協議 用rs 指令發送

主要現在連自己的鏈接還有程序是否正確都不知道,感覺好迷茫啊。。。PLC也是知道得越多感覺越深奧。
  • «
