新手求教

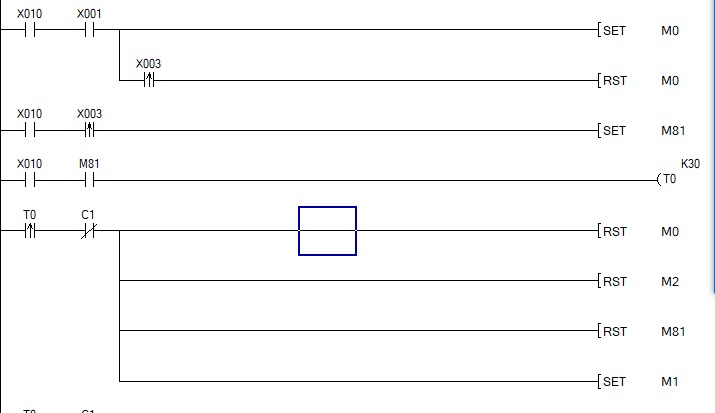

上面的m0set后，為什么到下面就被rst了
rst條件不滿足啊
每次執行m0都無法保持。。

11 - 副本.rar (152 K) 下载次数:24
算了，把整個程序傳上來了

x0手自動切換，x10腳踏開關，x1\x2位置開關，x3壓力開關，每次工作x3要通兩次，就是要壓兩次，為什么每次m0和m1都無法保持啊

程序可以幫你修改成STL

謝謝樓上的，這個plc要控制幾臺機器，stl可能不好實現吧，我寫的哪里有問題嗎？為什么rst條件不符合可還是被復位呢

上升沿等于是接通的瞬間給個瞬發信號，相當與通電信號。
下降沿等于是斷開的瞬間給個瞬發信號，相當與斷電信號。

雙線圈了。
77步用了out m0，其他地方的set M0是無效的。

解決辦法是77步那里的OUT M0改成SET M0然后在下面另加一個相反的條件RST M0�；蛘咧苯訉�77步的M0改為其它輔助觸點比如M70，M88什么的。再用這個觸點跟后面的M0關聯起來。

請記住，同一個程序里面，對同一個觸點，用了OUT。就不要在其它地方用SET跟RST。

x10下降沿會把m120置位一個掃描周期（第20步），

后面m120會復位m0（第121步）

引用

引用第7樓xyzenter于2017-05-15 14:49發表的  :
雙線圈了。
77步用了out m0，其他地方的set M0是無效的。

解決辦法是77步那里的OUT M0改成SET M0然后在下面另加一個相反的條件RST M0�；蛘咧苯訉�77步的M0改為其它輔助觸點比如M70，M88什么的。再用這個觸點跟后面的M0關聯起來。

.......

這個是沒有關系的，最主要是set是比out的級別高，狀態不好把握，但是只要對程序的時序把握好，也是可以用的
