樓主  發表于: 2017-05-14 15:26
有一臺三菱設備改造，改造以后由原來的一個觸摸屏變成兩個觸摸屏，CPU是Q00UJ的，帶一個232口和一個mini口，我再家一個232通訊模塊理論上是不是可以連兩個屏，有人實踐過沒有。（屏型號是GOT 1000，一個232口，一個485口，一個mini口），有沒有更經濟的連接方法？拜謝！
周家大少
辛辛苦苦也不過是為了養家糊口！
級別: 工控俠客
精華主題: 0
發帖數量: 1160 個
工控威望: 3078 點
下載積分: 1873 分
在線時間: 151(小時)
注冊時間: 2015-09-10
最后登錄: 2024-08-21
查看周家大少的 主題 / 回貼
1樓  發表于: 2017-05-14 15:54
一機多屏而已，可以做得到啊
本帖最近評分記錄：
  • 下載積分:+1(wudilaolu007) 真誠感謝！
  • 下載積分:+1(蒲城風信子) 真是好人！
    • QQ：611369538
    微信：ZMF2KXL
    gzcjx555
    QQ  296686949
    級別: 工控俠客
    精華主題: 0
    發帖數量: 462 個
    工控威望: 3824 點
    下載積分: 1980 分
    在線時間: 315(小時)
    注冊時間: 2014-02-15
    最后登錄: 2024-09-22
    查看gzcjx555的 主題 / 回貼
    2樓  發表于: 2017-05-14 17:04
    有更經濟的，不要加模塊，如果是威綸的觸摸屏，帶以太網的，可以做一個主屏，一個從屏，主屏從屏用以太網接口，主屏還是用以前的232接口接PLC，比PLC加模塊更加的經濟。
    本帖最近評分記錄：
  • 下載積分:+1(wudilaolu007) 真誠感謝！
    • 聯系電話15071699246，QQ296686949
    lishunlong86
    lishunlong86
    級別: 工控俠客
    精華主題: 0
    發帖數量: 381 個
    工控威望: 3613 點
    下載積分: 31276 分
    在線時間: 1858(小時)
    注冊時間: 2013-03-10
    最后登錄: 2024-09-20
    查看lishunlong86的 主題 / 回貼
    3樓  發表于: 2017-05-14 17:18

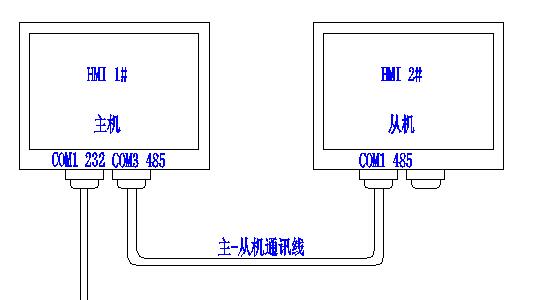

    補充樓上的，如果不帶以太網口，通過232做主從屏。一般觸摸屏后面會有至少兩個串口的，主屏與PLC占用一個，可以通過另外一個與從屏端口通訊。方案如下圖：
    本帖最近評分記錄：
  • 下載積分:+2(wudilaolu007) 好貼好貼！
    wudilaolu007
    級別: 探索解密
    精華主題: 0
    發帖數量: 8 個
    工控威望: 101 點
    下載積分: 693 分
    在線時間: 10(小時)
    注冊時間: 2017-01-05
    最后登錄: 2024-05-21
    查看wudilaolu007的 主題 / 回貼
    4樓  發表于: 2017-05-17 11:53
    引用
    引用第1樓周家大少于2017-05-14 15:54發表的  :
    一機多屏而已，可以做得到啊
    謝謝大神，我研究一下
    wudilaolu007
    級別: 探索解密
    精華主題: 0
    發帖數量: 8 個
    工控威望: 101 點
    下載積分: 693 分
    在線時間: 10(小時)
    注冊時間: 2017-01-05
    最后登錄: 2024-05-21
    查看wudilaolu007的 主題 / 回貼
    5樓  發表于: 2017-05-17 11:58
    引用
    引用第2樓gzcjx555于2017-05-14 17:04發表的  :
    有更經濟的，不要加模塊，如果是威綸的觸摸屏，帶以太網的，可以做一個主屏，一個從屏，主屏從屏用以太網接口，主屏還是用以前的232接口接PLC，比PLC加模塊更加的經濟。

    恩，三菱的屏，不帶以太網，只有232口和485口
    wudilaolu007
    級別: 探索解密
    精華主題: 0
    發帖數量: 8 個
    工控威望: 101 點
    下載積分: 693 分
    在線時間: 10(小時)
    注冊時間: 2017-01-05
    最后登錄: 2024-05-21
    查看wudilaolu007的 主題 / 回貼
    6樓  發表于: 2017-05-17 12:02
    引用
    引用第3樓lishunlong86于2017-05-14 17:18發表的  :
    補充樓上的，如果不帶以太網口，通過232做主從屏。一般觸摸屏后面會有至少兩個串口的，主屏與PLC占用一個，可以通過另外一個與從屏端口通訊。方案如下圖：
    [attachment=181285]

    謝謝，好清晰易懂，感激涕零！
