樓主  發表于: 2017-08-29 20:16
哪位有沒有用過三菱L系列內置以太網與電腦通訊，我在電腦上安裝的是網絡調試助手。
在IP地址、端口都設置正確的情況下，總共試過下面方法：
1、PLC設置為T(mén)CP，soket，active或unpssive；
2、網絡調試助手設置為servo或Client；
3、后來又改成udp傳輸

使用抓包的方法，未發現PLC的IP地址，要么就是一些奇怪IP地址--------搞了好久都不得其門而入！
哪位大蝦提供提供建議，非常非常感謝�。。。�！
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3443 個
工控威望: 20979 點
下載積分: 27419 分
在線時間: 1758(小時)
注冊時間: 2010-01-03
最后登錄: 2024-11-15
查看tkggtdkjpl的 主題 / 回貼
1樓  發表于: 2017-08-29 21:31
一個服務器，一個客戶端
客戶端申請連接
連接上后再發送數塊
自動化單機，生產線，項目編程調試！
gz000525
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 328 個
工控威望: 1560 點
下載積分: 75305 分
在線時間: 997(小時)
注冊時間: 2013-07-19
最后登錄: 2024-11-15
查看gz000525的 主題 / 回貼
2樓  發表于: 2017-08-30 08:51





樓主留言：
剛才試了下，還是不對---網絡調試助手連接不上；
麻煩幫我看看我這樣對不對：
1、我使用USB連接PLC，PLC型號為L(zhǎng)06CPU-CM；

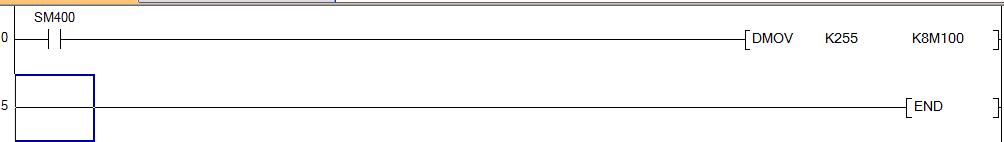

2、寫程序（一句話:DMOV K255 K8M100）；

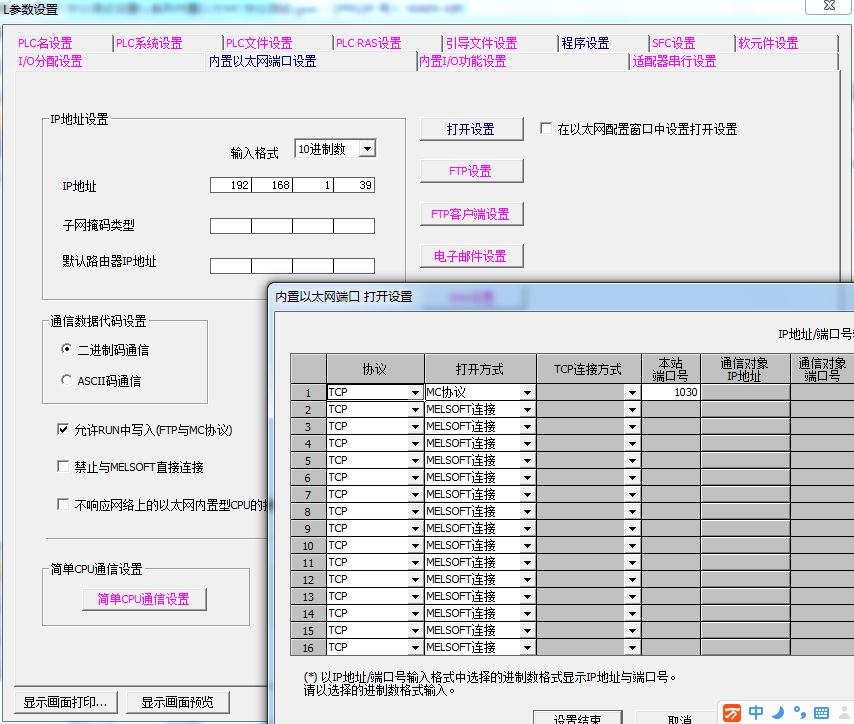

3、設置PLC參數->內置以太網設置->打開設置，設置IP地址、MC、端口；
4、轉換程序；
5、PLC寫入；
6、PLC重新上電

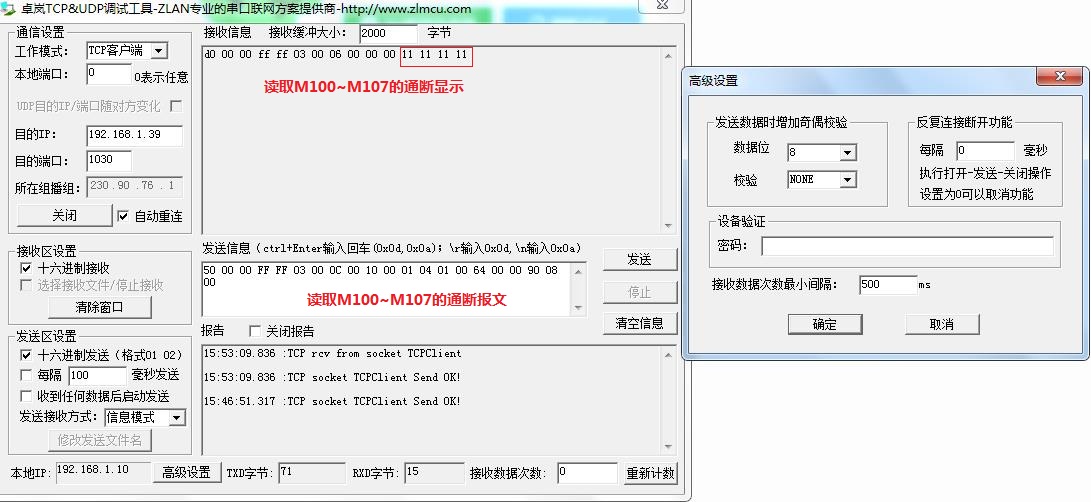

上位機軟件我也下了個卓嵐的，設置和圖片中一樣（IP，端口等于PLC是對應的）

但是完成后，打開后，“發送”按鈕是灰色的，另外，PLC的“Err”指示燈是紅色的

網
自我解救
不小心遇見你
自動項目、PLC、視覺、通訊等工控軟件開發QQ3515716
級別: 工控俠客

精華主題: 3 篇
發帖數量: 2045 個
工控威望: 2962 點
下載積分: 25180 分
在線時間: 1434(小時)
注冊時間: 2014-01-05
最后登錄: 2024-11-15
查看不小心遇見你的 主題 / 回貼
3樓  發表于: 2017-08-30 09:10
電腦肯定是客戶端
項目、視覺、通訊QQ3515716
worker02
級別: 略有小成
精華主題: 0
發帖數量: 114 個
工控威望: 292 點
下載積分: 718 分
在線時間: 279(小時)
注冊時間: 2008-08-01
最后登錄: 2024-11-01
查看worker02的 主題 / 回貼
4樓  發表于: 2017-08-31 15:18
用三菱提供MX Component安裝包，很容易就實了。
樓主留言：
主要是為了用公司設計的板子與PLC通訊，板子現在能和PC進行以太網通訊，但是與PLC通訊有問題，所以首先想把PC與PLC的通訊走通
