樓主  發表于: 2017-11-30 11:08
請教下論壇的大哥大佬，GX WORKS2這個結構體具體怎么用？看著有點是標簽，能否給個例子學習下？謝謝。
liuleilei
級別: 探索解密
精華主題: 0
發帖數量: 61 個
工控威望: 167 點
下載積分: 3326 分
在線時間: 292(小時)
注冊時間: 2017-04-22
最后登錄: 2024-11-20
查看liuleilei的 主題 / 回貼
1樓  發表于: 2017-12-06 15:50
我也一直理解不了，不知樓主現在知道了嗎？
何啟海
級別: 略有小成
精華主題: 0
發帖數量: 263 個
工控威望: 383 點
下載積分: 1363 分
在線時間: 142(小時)
注冊時間: 2017-02-20
最后登錄: 2024-12-08
查看何啟海的 主題 / 回貼
2樓  發表于: 2017-12-06 20:43
R系列和FX5U不知道是不是占用原有的寄存器和繼電器，Q，L,FX3U都是占用原有的，用于重復程序很有幫助，例如3個星三角啟動電機可以編寫一個塊，之后用塊來解決，例如壓縮包里的程序，自己去慢慢悟吧，可以用中文，英文，數字來代表D,T,M等等，新版本的FX3U可以完全支持，例如下載進去什么樣傳回來就什么樣，舊版本不行
附件： FB塊編程.rar (161 K) 下載次數:650
網站提示: 請不要用迅雷下載附件，容易出錯
何啟海
級別: 略有小成
精華主題: 0
發帖數量: 263 個
工控威望: 383 點
下載積分: 1363 分
在線時間: 142(小時)
注冊時間: 2017-02-20
最后登錄: 2024-12-08
查看何啟海的 主題 / 回貼
3樓  發表于: 2017-12-06 20:47

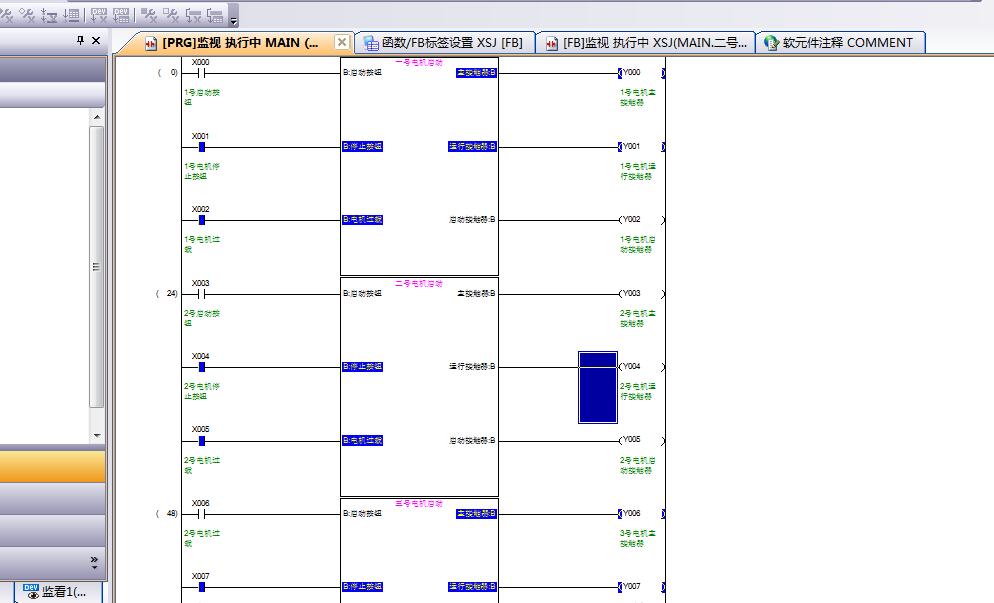

圖片：
別去糾結星三角程序做的不完美
yuanyaozi
級別: 探索解密
精華主題: 0
發帖數量: 19 個
工控威望: 148 點
下載積分: 635 分
在線時間: 10(小時)
注冊時間: 2012-09-26
最后登錄: 2023-09-27
查看yuanyaozi的 主題 / 回貼
4樓  發表于: 2017-12-09 11:38
引用
引用第2樓何啟海于2017-12-06 20:43發表的  :
R系列和FX5U不知道是不是占用原有的寄存器和繼電器，Q，L,FX3U都是占用原有的，用于重復程序很有幫助，例如3個星三角啟動電機可以編寫一個塊，之后用塊來解決，例如壓縮包里的程序，自己去慢慢悟吧，可以用中文，英文，數字來代表D,T,M等等，新版本的FX3U可以完全支持，例如下載進去什么樣傳回來就什么樣，舊版本不行



大哥您給的程序看著是FB的應用，其實，我是問FB底下那個 “結構體” 是怎么個用法
咗臉ヅ微笑ぺ
非吾所愿，奈何已離去……
級別: 工控俠客
精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的 主題 / 回貼
5樓  發表于: 2017-12-14 11:49
沒用過，不過應該跟C里面結構體類似，就是自定義一個數據結構里面包含一些變量
ヅ微笑面對每一天，即使生活并不美好ヅ
zmrs163
級別: 家園常客
精華主題: 0
發帖數量: 375 個
工控威望: 523 點
下載積分: 1470 分
在線時間: 325(小時)
注冊時間: 2017-06-12
最后登錄: 2024-12-20
查看zmrs163的 主題 / 回貼
6樓  發表于: 2017-12-14 13:02
結構體就是類似于數組的一個儲存變量的東西，只不過結構體內部的數據類型可以不同
楓落云端
施主，腳抬一下
級別: 略有小成

精華主題: 0
發帖數量: 341 個
工控威望: 465 點
下載積分: 1547 分
在線時間: 414(小時)
注冊時間: 2017-10-10
最后登錄: 2024-11-29
查看楓落云端的 主題 / 回貼
7樓  發表于: 2017-12-14 13:44
自定義的數據類型，其實就是各種數據組在一起作為一個類型來使用。舉個例子，一開始交通燈可能紅黃綠燈都是分開紅燈一個，黃燈一個，綠燈一個，后來有人發現其實可以把這三種燈組合起來生產為一個標準的東西，只要購買一個三色交通燈，就可以滿足，不再需要分別買三種燈。
cmsn
　　　　　　
級別: 略有小成
精華主題: 0
發帖數量: 275 個
工控威望: 451 點
下載積分: 1027 分
在線時間: 279(小時)
注冊時間: 2012-09-10
最后登錄: 2024-12-21
查看cmsn的 主題 / 回貼
8樓  發表于: 2017-12-14 15:51
引用
引用樓主yuanyaozi于2017-11-30 11:08發表的 請問下三菱GX WORKS2里面的這個結構體是怎么用法？ :
請教下論壇的大哥大佬，GX WORKS2這個結構體具體怎么用？看著有點是標簽，能否給個例子學習下？謝謝。

[attachment=217278]






圖一是定義結構體


圖二是調用結構體


圖三是使用結構體
