想通過A電機一編碼器發出的脈沖數來控制B電機的轉速，具體如下：
AB兩電機都由變頻器控制，A電機的速度是外部電位器給定，現B電機要和A電機實現聯動，其速度和A電機的速度成比例，比如A電機是1200轉/分，那要求B電機是600轉/分，當A電機為1500轉/分，那B電機為750轉/分。一直以這個比例同快同慢。
我現在的思路是：1。給A電機裝一編碼器發脈沖給PLC。
2。PLC通過接收到的脈沖個數計算出A電機的實時速度。
3。以A電機的速度除以一個系數輸出到D/A模塊。
4。D/A模塊輸出的電壓給B電機的變頻器來控制其輸出頻率。
因不懂PLC的數據轉換，所以不會編程，求大神們幫忙寫一個程序并詳細說明一下！
我的郵箱地址是zcx@baohing.com

變頻器一般通過電壓(電流)控制，也有通訊。

以0~10V = 0~60HZ 而言

=>D/A模塊輸出6V電壓給A電機
=>D/A模塊輸出3V電壓給B電機
就OK

感謝，能否給個簡單的程序?qū)嵗�，發到我郵箱，謝謝了！

好簡單
測頻
發模擬量

怎么都沒人理��！各位大神，求大家?guī)蛶兔α�。以上說的這個問題還沒解決呢��！

1.測電機1轉速，編碼器接X0。


2.根據電機1轉速算出電機2轉速，轉換成要輸出電壓的數字量。


3.將該數字寫入模擬量輸出模塊。

引用

引用第4樓mfkdnip于2017-12-04 15:56發表的  :
怎么都沒人理啊！各位大神，求大家?guī)蛶兔α�。以上說的這個問題還沒解決呢��！

1.PLC型號
2.模組型號，配置位置。
3.變頻器型號。
...........................

通通不詳，如何幫?

就算程式給你，也不見得能用。

感謝5樓這位大神，可否幫忙發到我的郵箱：zcx@baohing.com       萬分感謝了大哥！

弱弱的問一句，需要編程嗎？直接設變頻器參數不就可以？

我能不能說一句你別拿作業來忽悠自己，有一天踏上社會就知道了

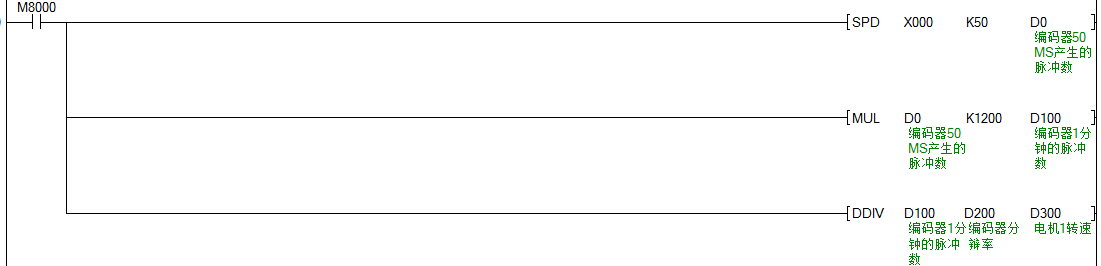

題目就擺在那里，相信總會有熱心大神會幫忙解答的，感謝jum1982的程序，只是還有一點疑問，數據處理好了不是要從PLC寫入到擴展模塊中去嗎，好像要用到TO指令吧。

他要是不懂，寫完他也用不了，模擬量輸出通道是哪個？接線方式是怎樣接？
他要是略懂，寫到這里他也該自已寫下去了。
術業有專攻，不是搞這個的強行去搞，只會費時費力，如果只是學習的話，這樣就夠了。
