樓主  發表于: 2019-01-11 10:55

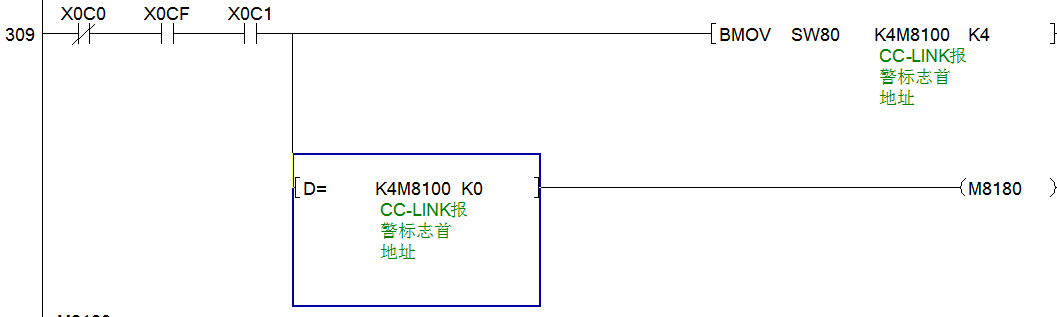

圖片：
XOCO、X0CF、X0C1這幾個地址怎么理解對應PLC的地址，BOMOV這個傳送怎么理解？ D=這個怎么理解？看不懂，請高手解答，謝謝
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6767 個
工控威望: 38368 點
下載積分: 2821 分
在線時間: 9502(小時)
注冊時間: 2006-09-13
最后登錄: 2024-11-13
查看cvlsam的 主題 / 回貼
1樓  發表于: 2019-01-11 11:06
1、Q系列對應的輸入輸出地址是16進制的，所以直接對應即可。
2、BMOV是塊傳遞，那么SW80傳遞給K4M8100也就是M8100~M8115，因?yàn)閿?shù)量是K4，因此SW81給K4M8116（M8116~M8131）………………
3、D=是32位比較，而其使用了K4M8100這16位比較方式，這里用=也可以。

Good Luck~
樓主留言：
多謝指教。謝謝
