樓主  發表于: 2018-06-21 17:25
如題所示，之前做過用威綸觸摸屏與三臺FX3GA（三個PLC是控制三個一模一樣的工位的）實現一屏多機的，用的是FX3G-485-BD模塊實現的。不過現在公司要求將觸摸屏換成三菱的GT2310，對三菱的觸摸屏使用不太熟悉，弄了一下午也沒什么實質進展，不知道站內有沒有哪位大神可以指點指點小弟。
愛工控
黃曉liang
級別: 家園�？�
精華主題: 0
發帖數量: 378 個
工控威望: 529 點
下載積分: 19347 分
在線時間: 122(小時)
注冊時間: 2016-05-26
最后登錄: 2024-10-28
查看黃曉liang的 主題 / 回貼
1樓  發表于: 2018-06-22 12:17

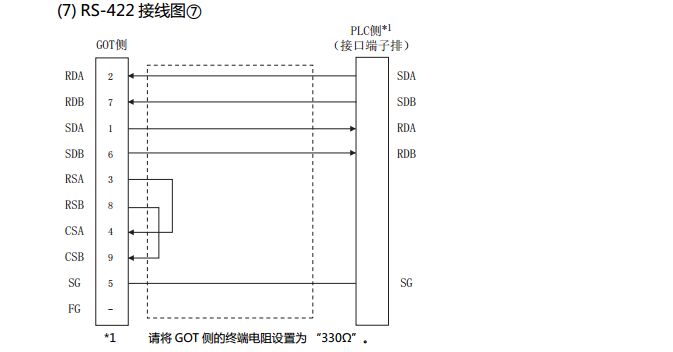

三菱觸摸屏你可以使用RS422的口，里面端子定義和接線如圖，接線完成后進行觸摸屏內部設置，通訊方式配置成RS-422/RS485就可以了，希望可以幫到您
栗子先生
級別: 探索解密
精華主題: 0
發帖數量: 23 個
工控威望: 127 點
下載積分: 316 分
在線時間: 27(小時)
注冊時間: 2017-02-09
最后登錄: 2024-11-06
查看栗子先生的 主題 / 回貼
2樓  發表于: 2018-06-22 16:15
圖片：
謝謝，你說的是這里的設置嗎，它沒有任何其他的設置啊，只有一個波特率。至少還應該有設置站號的吧。望指點。
愛工控
wayu
級別: 論壇先鋒
精華主題: 0
發帖數量: 408 個
工控威望: 1445 點
下載積分: 84551 分
在線時間: 471(小時)
注冊時間: 2008-08-01
最后登錄: 2024-11-10
查看wayu的 主題 / 回貼
3樓  發表于: 2018-06-24 09:07
GT2310通過RS422連接FX3G是一對一的，無法多臺。
且FX3G-485-BD無法用，直接連接編程口。
本帖最近評分記錄：
  • 下載積分:+1(栗子先生)
