樓主  發表于: 2018-06-06 17:14
圖片：

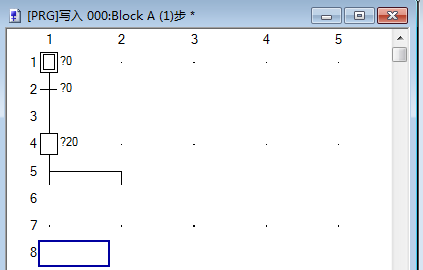

GX Works2可不可以建兩個SFC程序。如果可以，一個SFC程序數據名a，一個SFC程序數據名b。哪a的塊1和b的塊1怎么分開表示？？
有文化學習的筆記本，
鋼筆，鉛筆，文具盒，
姑娘喜歡的小花布，小伙扎的線圍脖。
穿著個球鞋跑地快，打球賽跑不怕磨。
秋衣秋褲號頭多，又可身來，又暖和。
自動化菜鳥1
混跡於工控界的菜鳥！
級別: 略有小成
精華主題: 0
發帖數量: 98 個
工控威望: 469 點
下載積分: 2274 分
在線時間: 74(小時)
注冊時間: 2018-03-28
最后登錄: 2019-04-03
查看自動化菜鳥1的 主題 / 回貼
1樓  發表于: 2018-06-06 17:27
圖片：
圖片：
我也是新手，這兩個不知道是不是你要的這樣的兩個程序塊，按道理應該是可以。
樓主留言：
建兩個Main SFC main1 SFC
沒有做不到的，只有你想不到的！
白蘿卜大白菜
To be a better man.
級別: 工控俠客
精華主題: 0
發帖數量: 227 個
工控威望: 2436 點
下載積分: 1827 分
在線時間: 135(小時)
注冊時間: 2018-01-03
最后登錄: 2024-12-19
查看白蘿卜大白菜的 主題 / 回貼
2樓  發表于: 2018-06-06 17:33
引用
引用第1樓自動化菜鳥1于2018-06-06 17:27發表的  :
我也是新手，這兩個不知道是不是你要的這樣的兩個程序塊，按道理應該是可以。

如果再建個SFC程序  Main1在它里面也有個Block1，在Main里面也有個Block1.激活的時候怎么分開過來表示，
有文化學習的筆記本，
鋼筆，鉛筆，文具盒，
姑娘喜歡的小花布，小伙扎的線圍脖。
穿著個球鞋跑地快，打球賽跑不怕磨。
秋衣秋褲號頭多，又可身來，又暖和。
hzl831018
級別: 略有小成
精華主題: 0
發帖數量: 151 個
工控威望: 328 點
下載積分: 2141 分
在線時間: 434(小時)
注冊時間: 2013-03-27
最后登錄: 2024-12-21
查看hzl831018的 主題 / 回貼
3樓  發表于: 2018-06-06 18:22
引用
引用第2樓zhengdean于2018-06-06 17:33發表的  :

如果再建個SFC程序  Main1在它里面也有個Block1，在Main里面也有個Block1.激活的時候怎么分開過來表示，

S0-S9是來驅動SFC程序的
樓主留言：
S0-S9不是步嗎  步--》塊--》程序
twingo49
級別: 網絡英雄

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22585 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2024-12-09
查看twingo49的 主題 / 回貼
4樓  發表于: 2018-06-07 08:37
樓主的PLC是甚麼型號阿
樓主留言：
Q02CPU
lygyth
宜賓工控加油
級別: 略有小成
精華主題: 0
發帖數量: 290 個
工控威望: 403 點
下載積分: 2026 分
在線時間: 188(小時)
注冊時間: 2008-02-12
最后登錄: 2024-12-17
查看lygyth的 主題 / 回貼
5樓  發表于: 2018-06-07 09:02
你創幾塊都可以！他默認是0往后排，用SFC編程你要記住那怕你只創建一個SFC塊，在后面的步里你也不能把S1到s9用了！應該習慣從S20開始用！
宜賓工控
hzl831018
級別: 略有小成
精華主題: 0
發帖數量: 151 個
工控威望: 328 點
下載積分: 2141 分
在線時間: 434(小時)
注冊時間: 2013-03-27
最后登錄: 2024-12-21
查看hzl831018的 主題 / 回貼
6樓  發表于: 2018-06-07 09:11
你在主程序里面是不是先要set-s0，你SFC塊才能運行啊，附帶問一下怎么截屏圖片回帖
wo055016
級別: 探索解密
精華主題: 0
發帖數量: 52 個
工控威望: 158 點
下載積分: 606 分
在線時間: 88(小時)
注冊時間: 2017-03-14
最后登錄: 2023-10-07
查看wo055016的 主題 / 回貼
7樓  發表于: 2018-06-07 09:15
可以啊，三菱Q系列  要用一個SFC 就 BL0-----以此類推      三菱FX3U系列是   SET S0-----S9
自動化菜鳥1
混跡於工控界的菜鳥！
級別: 略有小成
精華主題: 0
發帖數量: 98 個
工控威望: 469 點
下載積分: 2274 分
在線時間: 74(小時)
注冊時間: 2018-03-28
最后登錄: 2019-04-03
查看自動化菜鳥1的 主題 / 回貼
8樓  發表于: 2018-06-07 10:11
先把圖片保存在電腦里，然後在回覆里有個選擇文件，添加你截的圖片就好了
引用
引用第6樓hzl831018于2018-06-07 09:11發表的  :
你在主程序里面是不是先要set-s0，你SFC塊才能運行啊，附帶問一下怎么截屏圖片回帖
沒有做不到的，只有你想不到的！
lygyth
宜賓工控加油
級別: 略有小成
精華主題: 0
發帖數量: 290 個
工控威望: 403 點
下載積分: 2026 分
在線時間: 188(小時)
注冊時間: 2008-02-12
最后登錄: 2024-12-17
查看lygyth的 主題 / 回貼
9樓  發表于: 2018-06-07 10:30
引用
引用第6樓hzl831018于2018-06-07 09:11發表的  :
你在主程序里面是不是先要set-s0，你SFC塊才能運行啊，附帶問一下怎么截屏圖片回帖




鍵盤揭圖！Prlnt/sysrq鍵
宜賓工控
hzl831018
級別: 略有小成
精華主題: 0
發帖數量: 151 個
工控威望: 328 點
下載積分: 2141 分
在線時間: 434(小時)
注冊時間: 2013-03-27
最后登錄: 2024-12-21
查看hzl831018的 主題 / 回貼
10樓  發表于: 2018-06-07 11:09
引用
引用第14樓自動化菜鳥1于2018-06-07 10:11發表的  :
先把圖片保存在電腦里，然後在回覆里有個選擇文件，添加你截的圖片就好了


能不能圖示一下，真沒有看見選擇文件的按鈕
kotora
級別: 探索解密
精華主題: 0
發帖數量: 65 個
工控威望: 183 點
下載積分: 637 分
在線時間: 51(小時)
注冊時間: 2013-11-15
最后登錄: 2024-07-21
查看kotora的 主題 / 回貼
11樓  發表于: 2018-06-07 11:20
比如塊0的S0，就是BL0\S0以此類推
  • «
