樓主  發表于: 2018-05-21 10:55
有個分割器圓盤，有十二個工位，圓盤停止時，同時進行十二個工位的加工，我想用SFC步進進行編程，但十二個工位是同時進行的，所以要用到并行分支，也就是說要有十二個并行分支，但是，三菱SFC中好像對并行分支有限制，最多8個分支，這個問題不知有什么辦法可以解決。
huxinhutu
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 100 點
下載積分: 646 分
在線時間: 41(小時)
注冊時間: 2016-12-07
最后登錄: 2024-09-09
查看huxinhutu的 主題 / 回貼
1樓  發表于: 2018-05-21 11:44
不太明白，能否詳細說明一下，謝謝
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6777 個
工控威望: 38380 點
下載積分: 4243 分
在線時間: 9537(小時)
注冊時間: 2006-09-13
最后登錄: 2024-12-23
查看cvlsam的 主題 / 回貼
2樓  發表于: 2018-05-21 11:44
引用
引用樓主huxinhutu于2018-05-21 10:55發表的 步進SFC使用的問題 :
有個分割器圓盤，有十二個工位，圓盤停止時，同時進行十二個工位的加工，我想用SFC步進進行編程，但十二個工位是同時進行的，所以要用到并行分支，也就是說要有十二個并行分支，但是，三菱SFC中好像對并行分支有限制，最多8個分支，這個問題不知有什么辦法可以解決。
huxinhutu
級別: 探索解密
精華主題: 0
發帖數量: 7 個
工控威望: 100 點
下載積分: 646 分
在線時間: 41(小時)
注冊時間: 2016-12-07
最后登錄: 2024-09-09
查看huxinhutu的 主題 / 回貼
3樓  發表于: 2018-05-21 11:53
是不是說我可以開幾個SFC流程，然后把每個塊的初始條件弄成一樣。這樣就可以實現十二個工位同時并行運行了。
abcdlcl
級別: 略有小成
精華主題: 0
發帖數量: 69 個
工控威望: 284 點
下載積分: 635 分
在線時間: 230(小時)
注冊時間: 2007-09-16
最后登錄: 2024-12-21
查看abcdlcl的 主題 / 回貼
4樓  發表于: 2018-05-21 14:37
引用
引用第3樓huxinhutu于2018-05-21 11:53發表的  :
是不是說我可以開幾個SFC流程，然后把每個塊的初始條件弄成一樣。這樣就可以實現十二個工位同時并行運行了。

當然可以
1406606700
級別: 論壇先鋒
精華主題: 0
發帖數量: 207 個
工控威望: 1130 點
下載積分: 3716 分
在線時間: 370(小時)
注冊時間: 2016-10-12
最后登錄: 2024-09-28
查看1406606700的 主題 / 回貼
5樓  發表于: 2018-05-21 17:15
3u的sfc不支持在線寫入，，調試的時候煩死你
lygyth
宜賓工控加油
級別: 略有小成
精華主題: 0
發帖數量: 290 個
工控威望: 403 點
下載積分: 2026 分
在線時間: 188(小時)
注冊時間: 2008-02-12
最后登錄: 2024-12-17
查看lygyth的 主題 / 回貼
6樓  發表于: 2018-06-07 09:53

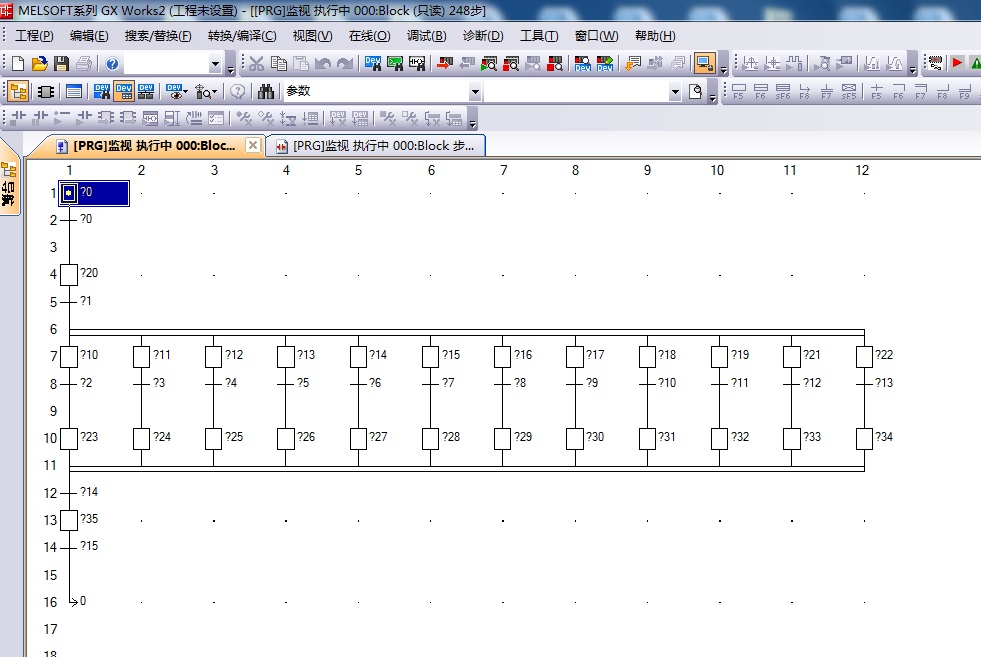

圖片：
可以啊！但是FX系列創建了SFC程序，就不能創建梯形圖了！是嗎？
宜賓工控
twingo49
級別: 網絡英雄

精華主題: 0
發帖數量: 559 個
工控威望: 9134 點
下載積分: 22585 分
在線時間: 1019(小時)
注冊時間: 2013-08-08
最后登錄: 2024-12-09
查看twingo49的 主題 / 回貼
7樓  發表于: 2018-06-07 09:54

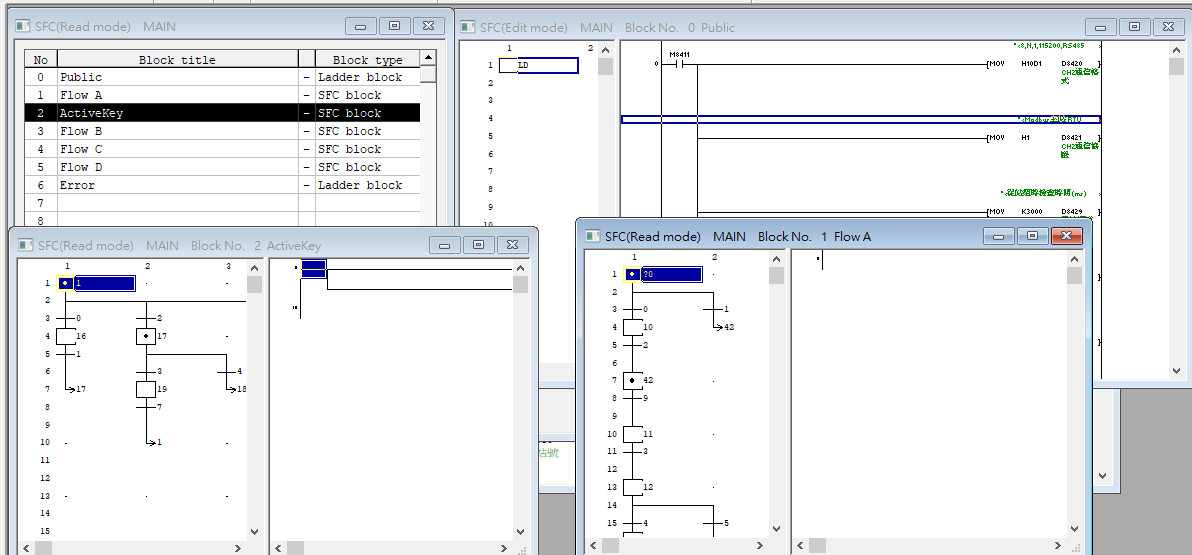

圖片：
引用
引用第6樓lygyth于2018-06-07 09:53發表的  :
可以啊！但是FX系列創建了SFC程序，就不能創建梯形圖了！是嗎？

可以啊
[ 此帖被twingo49在2018-06-07 10:02重新編輯 ]
lygyth
宜賓工控加油
級別: 略有小成
精華主題: 0
發帖數量: 290 個
工控威望: 403 點
下載積分: 2026 分
在線時間: 188(小時)
注冊時間: 2008-02-12
最后登錄: 2024-12-17
查看lygyth的 主題 / 回貼
8樓  發表于: 2018-06-07 10:19

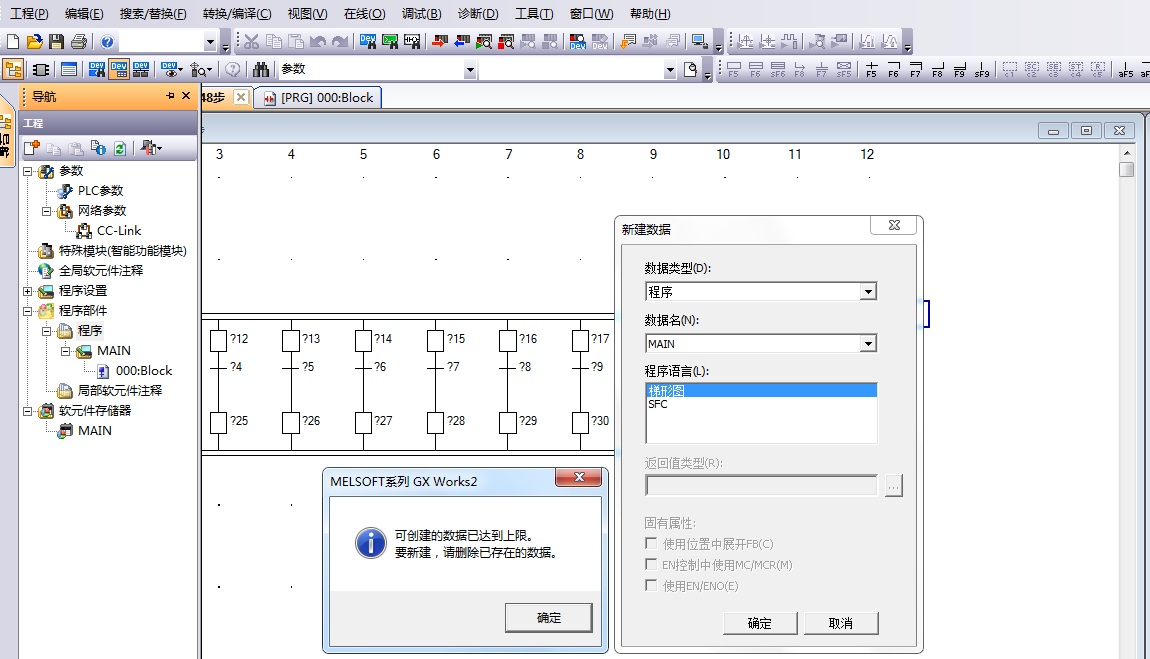

圖片：

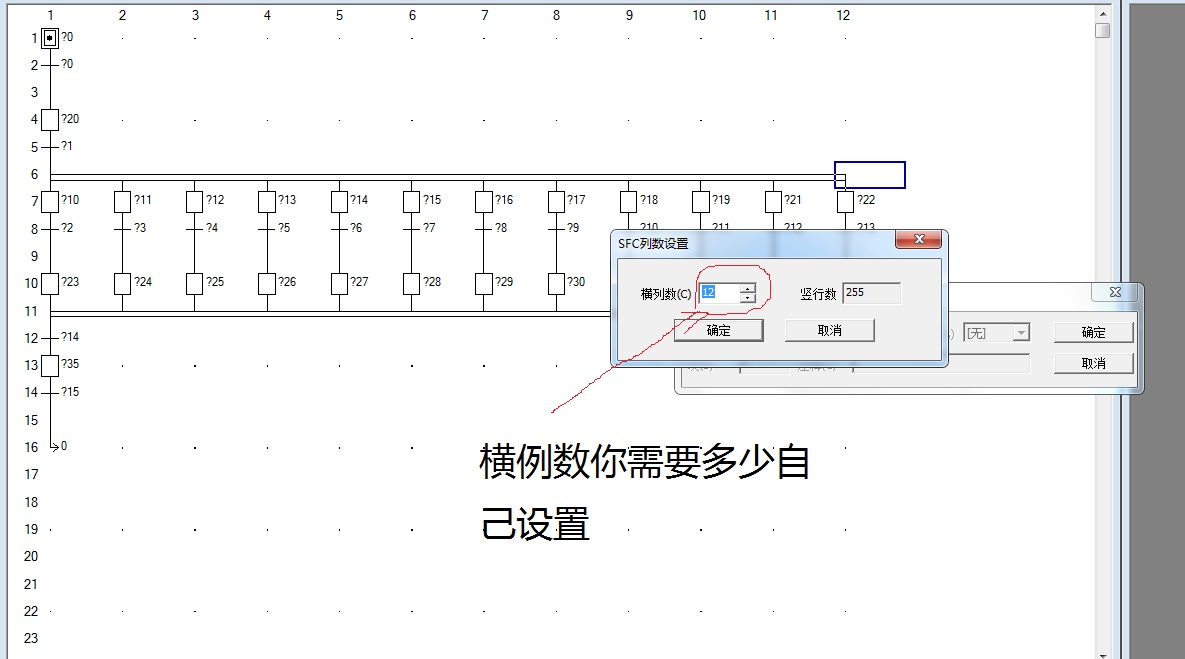

要多少可以自己設置的哈！
宜賓工控
lygyth
宜賓工控加油
級別: 略有小成
精華主題: 0
發帖數量: 290 個
工控威望: 403 點
下載積分: 2026 分
在線時間: 188(小時)
注冊時間: 2008-02-12
最后登錄: 2024-12-17
查看lygyth的 主題 / 回貼
9樓  發表于: 2018-06-07 10:22
哦！是另外創建梯形圖塊！
宜賓工控
lygyth
宜賓工控加油
級別: 略有小成
精華主題: 0
發帖數量: 290 個
工控威望: 403 點
下載積分: 2026 分
在線時間: 188(小時)
注冊時間: 2008-02-12
最后登錄: 2024-12-17
查看lygyth的 主題 / 回貼
10樓  發表于: 2018-06-07 10:25

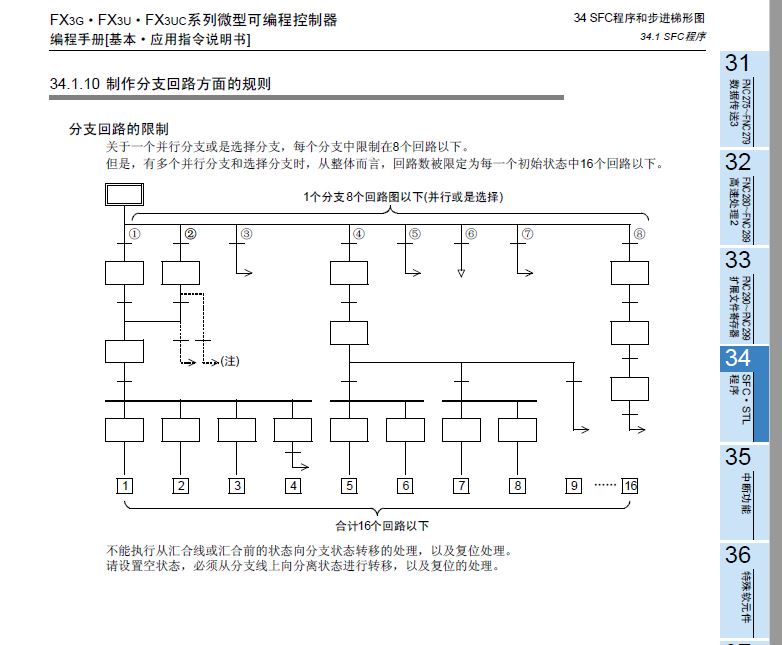

圖片：
FX系列是不是這樣媽嗎！Q系列可以創建多個語言程序塊，
宜賓工控
kotora
級別: 探索解密
精華主題: 0
發帖數量: 65 個
工控威望: 183 點
下載積分: 637 分
在線時間: 51(小時)
注冊時間: 2013-11-15
最后登錄: 2024-07-21
查看kotora的 主題 / 回貼
11樓  發表于: 2018-06-07 11:24
引用
引用第6樓lygyth于2018-06-07 09:53發表的  :
可以啊！但是FX系列創建了SFC程序，就不能創建梯形圖了！是嗎？


可以的，建項目時選梯形圖才不能新建別的。
  • «
