樓主  發表于: 2018-09-27 11:53
圖片：

   大神：
                1）plc和觸摸屏是串口連接的，沒有以太網模塊。
                 2）  方案：每臺觸摸屏后面的網口連接交換機，然后對每一臺觸摸屏驅動進行設置IP，然后用電腦連接交換機。
                2）最后通過VNC遠程觸摸屏，這種方案可以實現嗎？

安徽合肥
334098531
螺絲
級別: 略有小成
精華主題: 0
發帖數量: 65 個
工控威望: 239 點
下載積分: 645 分
在線時間: 69(小時)
注冊時間: 2013-05-25
最后登錄: 2024-09-10
查看334098531的 主題 / 回貼
1樓  發表于: 2018-09-27 11:54
圖片：

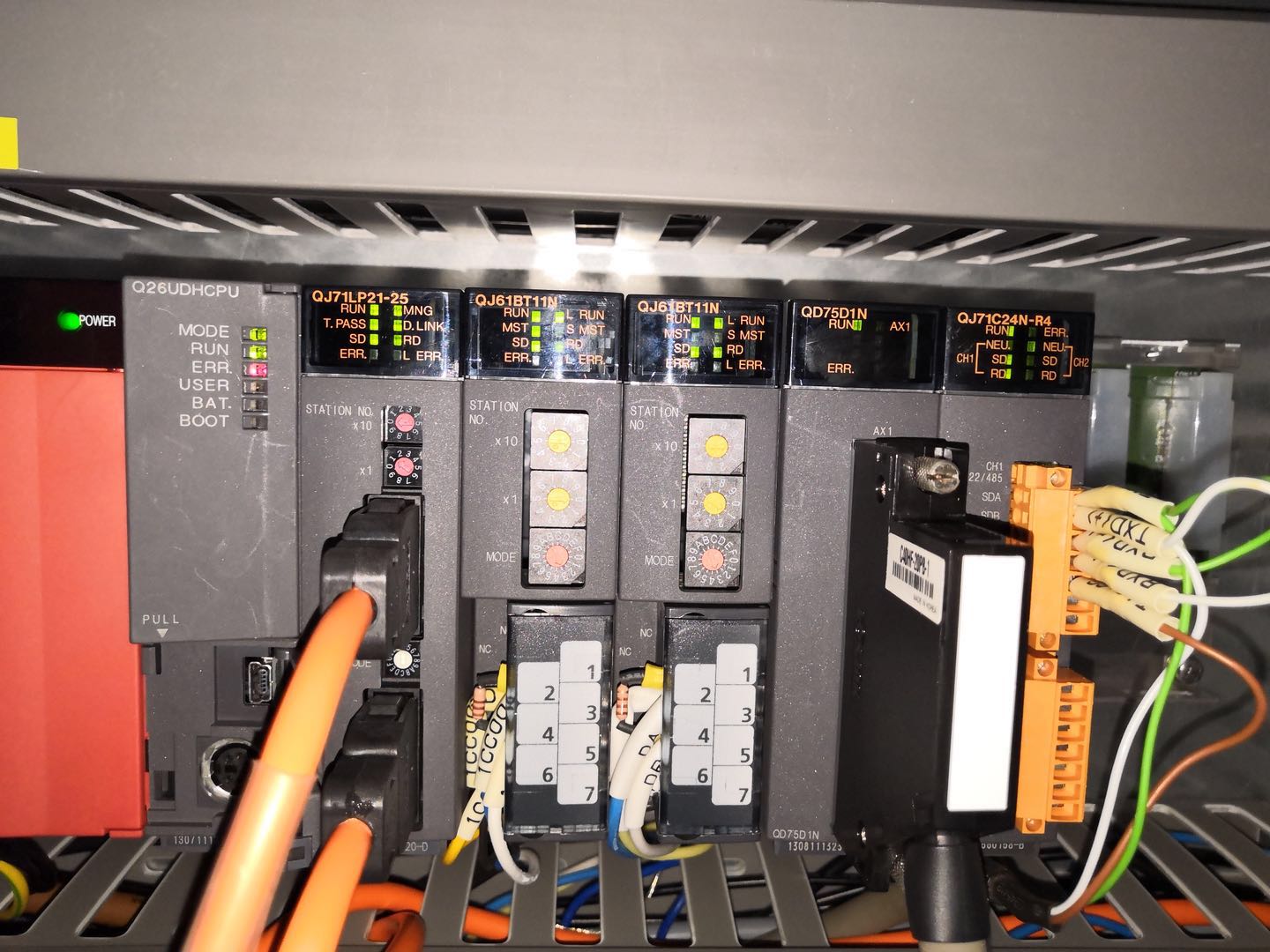

三菱plc基板配置
安徽合肥
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 8 篇
發帖數量: 9659 個
工控威望: 8544 點
下載積分: 16701 分
在線時間: 5319(小時)
注冊時間: 2006-08-10
最后登錄: 2024-11-10
查看ymmfa的 主題 / 回貼
2樓  發表于: 2018-09-27 12:29
這種老式屏，也可以連接到QJ71C24N模塊上，這距離 就遠一些。
樓主留言：
。。。
特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
334098531
螺絲
級別: 略有小成
精華主題: 0
發帖數量: 65 個
工控威望: 239 點
下載積分: 645 分
在線時間: 69(小時)
注冊時間: 2013-05-25
最后登錄: 2024-09-10
查看334098531的 主題 / 回貼
3樓  發表于: 2018-09-27 12:44
什么意思啊，沒明白?
安徽合肥
akaiya
級別: 略有小成
精華主題: 0
發帖數量: 192 個
工控威望: 334 點
下載積分: 1400 分
在線時間: 99(小時)
注冊時間: 2013-05-03
最后登錄: 2024-10-01
查看akaiya的 主題 / 回貼
4樓  發表于: 2018-09-28 20:42
站主的意思應該是利用QJ71C24N模塊的CH2直接接到遠端觸屏
樓主的最右邊就現成的模組啦
樓主留言：
對的，之前你有這樣連接過嗎
本帖最近評分記錄：
  • 下載積分:+1(334098531) 對的，想問一下，你之前 ..
    akaiya
    級別: 略有小成
    精華主題: 0
    發帖數量: 192 個
    工控威望: 334 點
    下載積分: 1400 分
    在線時間: 99(小時)
    注冊時間: 2013-05-03
    最后登錄: 2024-10-01
    查看akaiya的 主題 / 回貼
    5樓  發表于: 2018-10-08 21:17
    有喔
    弟之前就是這樣直接使用ch2連接
    只是會兩個觸碰屏同一個畫面
    (人員點選一邊，另一邊也會跳至相同畫面)
    不過完全無腦作業
    直接複製所有設定到第二個觸摸屏即可
    樓主留言：
    繁體字，厲害
    其實想過VNC遠程觸摸屏，就是我坐在辦公室，遠程操作。
    （目前就是PLC和觸摸屏串口的不知道怎么樣設置）
    martinli0985
    級別: 略有小成
    精華主題: 0
    發帖數量: 53 個
    工控威望: 322 點
    下載積分: 2817 分
    在線時間: 82(小時)
    注冊時間: 2018-09-05
    最后登錄: 2019-07-31
    查看martinli0985的 主題 / 回貼
    6樓  發表于: 2018-10-09 10:48
    如果是想在辦公室操作，最好還是走乙太網路
    樓主留言：
    是啊，現在的方案沒有以太網模塊，要是有直接用VNC連接就好了！
    之前有做過在PLC段232接口增加串口服務器連接過嗎？
    changzyu9638
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 139 個
    工控威望: 1030 點
    下載積分: 1165 分
    在線時間: 170(小時)
    注冊時間: 2018-09-19
    最后登錄: 2020-08-07
    查看changzyu9638的 主題 / 回貼
    7樓  發表于: 2018-10-09 11:10
    不支援VNC，只有SOFTGOT才有可能遠端操控。
    樓主留言：
    以上的plc和觸摸屏這樣連接，用SOFTGOT連接遠端操，一臺電腦能連接多少臺。聽說還需要加密狗吧，袋蓋知道價格嗎，
    akaiya
    級別: 略有小成
    精華主題: 0
    發帖數量: 192 個
    工控威望: 334 點
    下載積分: 1400 分
    在線時間: 99(小時)
    注冊時間: 2013-05-03
    最后登錄: 2024-10-01
    查看akaiya的 主題 / 回貼
    8樓  發表于: 2018-10-09 21:17
    SOFTGOT 弟剛好也有使用過
    只是不買加密狗的話
    就會2小時退出(多久退出有點忘了)
    不過進行遠端操控具有一定危險性
    還是要多加衡量現場的安全性是否足夠再來使用
    目前弟只有使用在全封閉工程內+網路攝影機
    樓主留言：
    如果用softgot連接，觸摸屏ch2需要設置哪些內容��？
    目前通過虛擬機來直接連接觸摸屏，不過經常掉線
    最近用softgot連接，PING 觸摸屏 ip不通，我在想是不是我的觸摸屏設置有問題下，能否發一下觸摸屏設置嗎？謝謝
    334098531
    螺絲
    級別: 略有小成
    精華主題: 0
    發帖數量: 65 個
    工控威望: 239 點
    下載積分: 645 分
    在線時間: 69(小時)
    注冊時間: 2013-05-25
    最后登錄: 2024-09-10
    查看334098531的 主題 / 回貼
    9樓  發表于: 2018-10-11 09:08
    哥哥們：
        1.  以上是之前供應商做的PLC和觸摸屏這樣連接，本計劃增加以太網模塊，但是這樣需要設置PLC程序配置，設備在生產做工藝，以防影響PLC程序，所以不想增加以太網模塊
       2.現在想用softgot1000連接遠程觸摸屏，測試了兩臺后，過一段時間，用電腦ping觸摸屏IP 也ping不通，在想是不是因?yàn)橛|摸屏設置有問題，誰有觸摸屏設置參考一下。謝謝！
    安徽合肥
    sl0301
    級別: 略有小成
    精華主題: 0
    發帖數量: 198 個
    工控威望: 348 點
    下載積分: 834 分
    在線時間: 223(小時)
    注冊時間: 2008-04-17
    最后登錄: 2024-11-08
    查看sl0301的 主題 / 回貼
    10樓  發表于: 2018-10-11 21:04
    FA-CNV2402CBL    RS232轉RS422
    akaiya
    級別: 略有小成
    精華主題: 0
    發帖數量: 192 個
    工控威望: 334 點
    下載積分: 1400 分
    在線時間: 99(小時)
    注冊時間: 2013-05-03
    最后登錄: 2024-10-01
    查看akaiya的 主題 / 回貼
    11樓  發表于: 2018-10-11 21:25

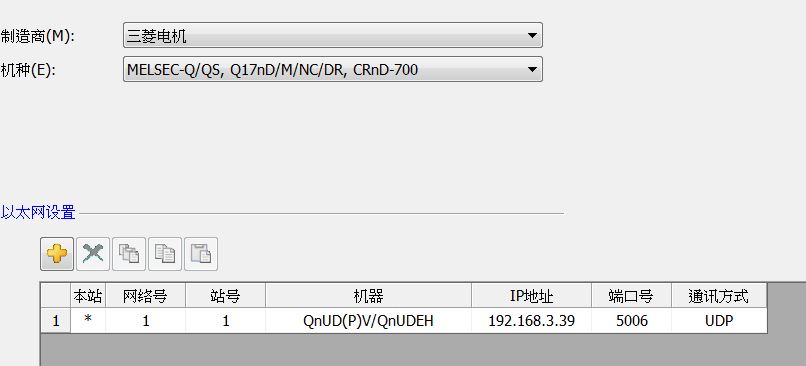

    圖片：
    看了看沒甚麼特殊設定
    只是機種選擇softgot1000
    IP直接連結PLC
    唯一差別廠內有使用加密狗
    樓主留言：
    1.下面那個設置，以太網設置怎么沒有找到？
    2.指的是在CH1和CH2里面設置的嗎？謝謝！
    3.這個以太網s設置，有用嗎？
    • «
