mall9002
級別: 略有小成
精華主題: 0
發帖數量: 137 個
工控威望: 248 點
下載積分: 921 分
在線時間: 182(小時)
注冊時間: 2017-11-30
最后登錄: 2024-10-28
查看mall9002的 主題 / 回貼
樓主  發表于: 2018-06-26 15:58
請教一下，在三菱官網下載的FB程序，安裝后只能在簡單工程中調用嗎？在結構化工程中是不是不能調用嗎？如果能怎么調用？
cvlsam
富士低壓，POD（觸摸屏），PLC專賣
級別: VIP會員

精華主題: 3 篇
發帖數量: 6767 個
工控威望: 38368 點
下載積分: 2841 分
在線時間: 9503(小時)
注冊時間: 2006-09-13
最后登錄: 2024-11-15
查看cvlsam的 主題 / 回貼
1樓  發表于: 2018-06-26 16:45
如果你下載的FB程序的擴展名為SUL，那么請點擊GX Works軟件左側用戶庫，然后再菜單工程——庫操作——從工程中獲取庫，選擇SUL的文件。

如果你下載的FB不是SUL，而是作為工程文件的一部分，那么請按如下操作：
開啟FB，在用戶庫下，選擇庫操作——新建庫，將FB程序從工程中復制到用戶庫下，然后保存庫，文件擴展名為SUL文件，接著你可以按照前面的方法加載庫后使用了，一般三菱都會提供SUL文件。

Good Luck~
本帖最近評分記錄：
  • 下載積分:+1(剪云者) 真誠感謝！
  • 下載積分:+3(mall9002) 真誠感謝！
  • 下載積分:+1(學者來)
  • 工控威望:+5(ymmfa) 熱心助人！
    周先生
    級別: 略有小成
    精華主題: 0
    發帖數量: 275 個
    工控威望: 339 點
    下載積分: 7865 分
    在線時間: 79(小時)
    注冊時間: 2018-03-19
    最后登錄: 2024-09-30
    查看周先生的 主題 / 回貼
    2樓  發表于: 2018-06-27 09:15
    學習了，謝謝
    mall9002
    級別: 略有小成
    精華主題: 0
    發帖數量: 137 個
    工控威望: 248 點
    下載積分: 921 分
    在線時間: 182(小時)
    注冊時間: 2017-11-30
    最后登錄: 2024-10-28
    查看mall9002的 主題 / 回貼
    3樓  發表于: 2018-06-27 10:53

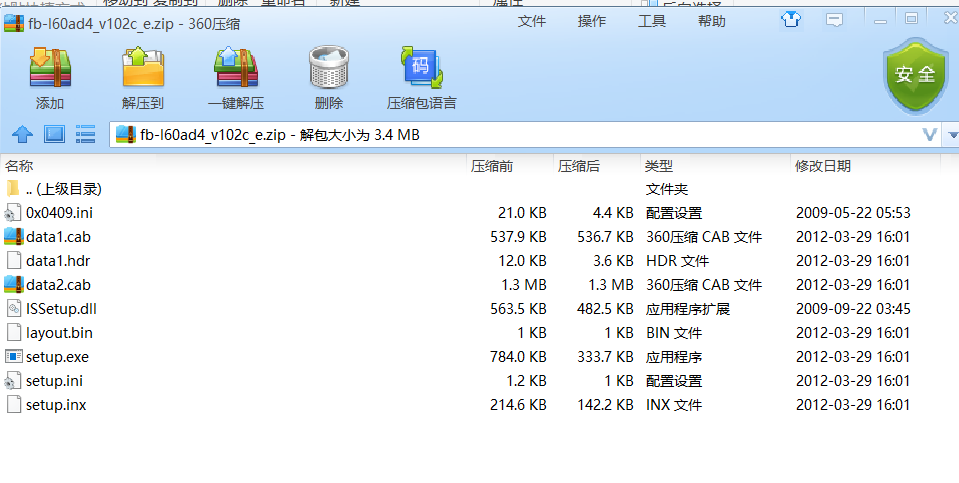

    圖片：
    引用
    引用第1樓cvlsam于2018-06-26 16:45發表的  :
    如果你下載的FB程序的擴展名為SUL，那么請點擊GX Works軟件左側用戶庫，然后再菜單工程——庫操作——從工程中獲取庫，選擇SUL的文件。

    如果你下載的FB不是SUL，而是作為工程文件的一部分，那么請按如下操作：
    開啟FB，在用戶庫下，選擇庫操作——新建庫，將FB程序從工程中復制到用戶庫下，然后保存庫，文件擴展名為SUL文件，接著你可以按照前面的方法加載庫后使用了，一般三菱都會提供SUL文件。

    .......


    感謝回復！

    1，三菱電機中國官網下載的FB都是壓縮包，打開后需要安裝，安裝完成后在簡單工程中可以調出來，結構化工程調不出來。
    2，你說的復制的方法，如果FB是在簡單工程打開的，復制到結構化工程時會提示編程環境不同，不能進行復制。
    cvlsam
    富士低壓，POD（觸摸屏），PLC專賣
    級別: VIP會員

    精華主題: 3 篇
    發帖數量: 6767 個
    工控威望: 38368 點
    下載積分: 2841 分
    在線時間: 9503(小時)
    注冊時間: 2006-09-13
    最后登錄: 2024-11-15
    查看cvlsam的 主題 / 回貼
    4樓  發表于: 2018-06-27 12:05
    請上傳您的FB程序。

    Good Luck~
    mall9002
    級別: 略有小成
    精華主題: 0
    發帖數量: 137 個
    工控威望: 248 點
    下載積分: 921 分
    在線時間: 182(小時)
    注冊時間: 2017-11-30
    最后登錄: 2024-10-28
    查看mall9002的 主題 / 回貼
    5樓  發表于: 2018-06-27 16:14
    剛試了一下，F(xiàn)B使用梯形圖語言的話沒有辦法導出，使用結構化梯形圖/FBD的話才可以復制和導出。也就是說如果要把程序或者功能塊做成庫的話，編程語言不能使用梯形圖。
    [ 此帖被mall9002在2018-06-27 16:37重新編輯 ]
    土鱉電工
    級別: 家園�？�
    精華主題: 0
    發帖數量: 432 個
    工控威望: 689 點
    下載積分: 781 分
    在線時間: 540(小時)
    注冊時間: 2018-05-30
    最后登錄: 2024-10-30
    查看土鱉電工的 主題 / 回貼
    6樓  發表于: 2018-06-27 17:22
    我也試過，只有結構化才能復制導出，梯形圖的話怎么都不行，不知道哪里操作不對
    weik_wang
    學會感恩
    級別: 探索解密
    精華主題: 0
    發帖數量: 60 個
    工控威望: 164 點
    下載積分: 1231 分
    在線時間: 23(小時)
    注冊時間: 2014-07-18
    最后登錄: 2019-03-27
    查看weik_wang的 主題 / 回貼
    7樓  發表于: 2018-10-23 16:41
    樓主可以上傳你的FB程序嗎
    ddybfl
    級別: 略有小成
    精華主題: 0
    發帖數量: 123 個
    工控威望: 224 點
    下載積分: 1277 分
    在線時間: 82(小時)
    注冊時間: 2017-04-14
    最后登錄: 2022-02-08
    查看ddybfl的 主題 / 回貼
    8樓  發表于: 2019-04-13 11:38
    引用
    引用第1樓cvlsam于2018-06-26 16:45發表的  :
    如果你下載的FB程序的擴展名為SUL，那么請點擊GX Works軟件左側用戶庫，然后再菜單工程——庫操作——從工程中獲取庫，選擇SUL的文件。

    如果你下載的FB不是SUL，而是作為工程文件的一部分，那么請按如下操作：
    開啟FB，在用戶庫下，選擇庫操作——新建庫，將FB程序從工程中復制到用戶庫下，然后保存庫，文件擴展名為SUL文件，接著你可以按照前面的方法加載庫后使用了，一般三菱都會提供SUL文件。

    .......

    請教~官網下載的是CSPP文件是什么情況 怎么導入
