各位老鐵 我手上有一顆三線流量計，分別為 DC+ DC-  analogy output (4 - 20 mA) ，依照Q64AD的手冊 將analogy output 接到V+ 和I+ 的端子臺 那 V- 的端子臺 是否要拉回機臺的N24V 呢?
菜鳥入行
級別: 論壇先鋒

精華主題: 0
發帖數量: 1381 個
工控威望: 1557 點
下載積分: 3686 分
在線時間: 177(小時)
注冊時間: 2017-09-01
最后登錄: 2024-06-11
查看菜鳥入行的 主題 / 回貼
1樓  發表于: 2021-10-06 10:14
4 - 20 mA 的時候：
Q64AD的 V+和I+合并成一股為 +
信號源的+  連接Q64AD的 +
信號源的-   連接Q64AD的 V-
大家最容易搞錯的，就是信號源的 + 和 -
因?yàn)橛械膬x器，信號電源和供電電源是共用的
有一個最簡單的判定方式，拿一個電壓表或者萬用表去測量，測量到哪2根線有電流信號，那這2根線就是 + 和 -

比如你說的這個三線流量計，很有可能DC+  DC-  是電源供電，然后OUTPUT是+， DC-可能又是電源供電的負，又是信號供電的負。
所以你可以先用萬用表測量一下OUTPUT和DC-之間是否有正常的電流值。確認好后再連接Q64AD。
打個醬油，懂的不多
水平有限，能幫則幫
互相幫助，共同進步
yoyo2001426
級別: 略有小成
精華主題: 0
發帖數量: 227 個
工控威望: 464 點
下載積分: 3511 分
在線時間: 167(小時)
注冊時間: 2017-04-23
最后登錄: 2024-11-03
查看yoyo2001426的 主題 / 回貼
2樓  發表于: 2021-10-06 17:23

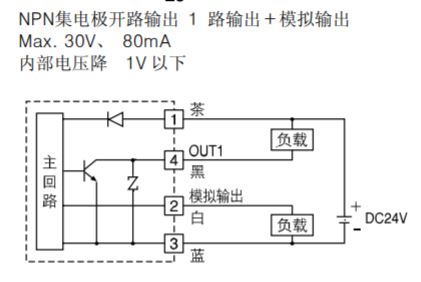

首先感謝老鐵指點，流量計的接線圖為如下
這樣是不是 再給64AD模塊一條DC N24V
yoyo2001426
級別: 略有小成
精華主題: 0
發帖數量: 227 個
工控威望: 464 點
下載積分: 3511 分
在線時間: 167(小時)
注冊時間: 2017-04-23
最后登錄: 2024-11-03
查看yoyo2001426的 主題 / 回貼
3樓  發表于: 2021-10-09 10:52
有老師傅 可以分享三菱端子臺這種兩層該怎么對嗎? 每次都看老半天也沒有個準
