樓主  發表于: 2022-02-16 21:58
三菱FX3U  PLC   1ms定時器T246----T249數量不夠用怎么辦？

求大神幫忙！
三人行必有我?guī)熝�，擇其善者而從�?，學而不思則罔，思而不學則殆
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3435 個
工控威望: 20971 點
下載積分: 25343 分
在線時間: 1744(小時)
注冊時間: 2010-01-03
最后登錄: 2024-09-20
查看tkggtdkjpl的 主題 / 回貼
1樓  發表于: 2022-02-16 22:19
1MS定時器還有   t256-t511
如果非要達到累積的效果，自己稍微用個D處理一下也是一樣用的
自動化單機，生產線，項目編程調試！
sjbandmm
級別: 略有小成
精華主題: 0
發帖數量: 237 個
工控威望: 407 點
下載積分: 987 分
在線時間: 167(小時)
注冊時間: 2008-08-23
最后登錄: 2024-05-22
查看sjbandmm的 主題 / 回貼
2樓  發表于: 2022-02-16 23:30
1MS定時器，屬于中斷型定時器，小于掃描時間，使用累加D是不行的，換PLC比較現實一點，Q系列也不貴，定時器時基都是可調的，立即實現定時器自由。
還有用1ms中斷來累加D，也可以實現。
[ 此帖被sjbandmm在2022-02-16 23:37重新編輯 ]
payfsl
級別: 工控俠客
精華主題: 2 篇
發帖數量: 2591 個
工控威望: 2859 點
下載積分: 39965 分
在線時間: 480(小時)
注冊時間: 2010-08-03
最后登錄: 2024-09-19
查看payfsl的 主題 / 回貼
3樓  發表于: 2022-02-17 10:53
引用
引用第1樓tkggtdkjpl于2022-02-16 22:19發表的  :
1MS定時器還有   t256-t511
如果非要達到累積的效果，自己稍微用個D處理一下也是一樣用的

我不需要累加，用D怎么處理？
三人行必有我?guī)熝�，擇其善者而從�?，學而不思則罔，思而不學則殆
ajunn
級別: 家園常客
精華主題: 0
發帖數量: 519 個
工控威望: 679 點
下載積分: 1653 分
在線時間: 1026(小時)
注冊時間: 2008-11-05
最后登錄: 2024-09-19
查看ajunn的 主題 / 回貼
4樓  發表于: 2022-02-17 14:03
可以通過每個掃描周期讀取環形高速計數器的當前值（FX3U---->D8099）自行編程寫1個FB或FC，這是定時器的原理，也是編碼器測速的常用算法
gxtmdb82164
級別: 論壇先鋒
精華主題: 0
發帖數量: 718 個
工控威望: 1096 點
下載積分: 284 分
在線時間: 569(小時)
注冊時間: 2019-09-22
最后登錄: 2024-09-19
查看gxtmdb82164的 主題 / 回貼
5樓  發表于: 2022-02-17 15:20
引用
引用第3樓payfsl于2022-02-17 10:53發表的  :

我不需要累加，用D怎么處理？


模仿定時器的操作如下:
啟動定時器(并保持持續使能)上升沿讀取一個1ms時基定時器的數值并加上需要定時的時長數值,存儲到特定的D寄存器中.

定時器時間到達輸出是通過比較實現的,每個周期都讀取1ms時基的數值并和預先計算的數值比較,達到或者超過則驅動輸出點

需要考慮整數溢出的問題
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 4076 個
工控威望: 7438 點
下載積分: 14179 分
在線時間: 2740(小時)
注冊時間: 2016-10-31
最后登錄: 2024-09-20
查看夢雨天涯的 主題 / 回貼
6樓  發表于: 2022-02-17 17:20

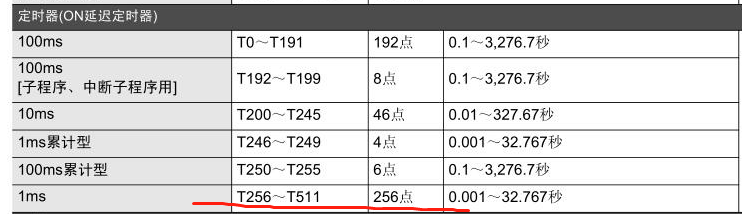

圖片：
看書不夠仔細啊
