樓主  發表于: 2019-05-13 23:24
圖片：
大家好:
   我最近在看三菱QD75的官方手冊,QD75的內部繼電器有M0開始的,還有數據寄存器從D0開始的,
他說這是QD75裝在0位置時用的,那一般這個QD75不是裝在0位置的,都是3或者4,那么M0,D0不是和主程序相同了嗎.還怎么用?
john42tw
級別: 網絡英雄
精華主題: 0
發帖數量: 1278 個
工控威望: 6109 點
下載積分: 52272 分
在線時間: 1123(小時)
注冊時間: 2012-04-24
最后登錄: 2024-12-19
查看john42tw的 主題 / 回貼
1樓  發表于: 2019-05-14 07:13
三菱的官方手冊 [ 幾乎全部 ] 的內部繼電器都是M0開始的,還有數據寄存器從D0開始的,
這是 [ 自行定義] 配合所附錄程式，方便舉例。


QD75裝在0位置時用的,那一般這個QD75不是裝在0位置的,都是3或者4,那么M0,D0不是和主程序相同了嗎.還怎么用?
因?yàn)?[ 自行定義]  所以自行更換。(例M1000  D1000)

附註：
X0  Y0 就不是[ 自行定義] ；要跟著模組位置變換。
本帖最近評分記錄：
  • 下載積分:+2(阿梓830915) 真誠感謝！
    kcai_fly
    級別: 略有小成
    精華主題: 0
    發帖數量: 174 個
    工控威望: 268 點
    下載積分: 2674 分
    在線時間: 140(小時)
    注冊時間: 2018-01-26
    最后登錄: 2023-10-27
    查看kcai_fly的 主題 / 回貼
    2樓  發表于: 2019-05-14 13:45
    這是手冊里面示例程序應用的軟元件，除了系統使用的不能變更外，其他的你可以自己定義。
    本帖最近評分記錄：
  • 下載積分:+2(阿梓830915) 真誠感謝！
    阿梓830915
    級別: 正式會員
    精華主題: 0
    發帖數量: 24 個
    工控威望: 55 點
    下載積分: 568 分
    在線時間: 9(小時)
    注冊時間: 2019-04-13
    最后登錄: 2019-06-27
    查看阿梓830915的 主題 / 回貼
    3樓  發表于: 2019-05-15 20:08
    再次請教樓上兩位大哥,怎么自行定義啊?
    john42tw
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 1278 個
    工控威望: 6109 點
    下載積分: 52272 分
    在線時間: 1123(小時)
    注冊時間: 2012-04-24
    最后登錄: 2024-12-19
    查看john42tw的 主題 / 回貼
    4樓  發表于: 2019-05-16 07:53
    引用
    引用第3樓阿梓830915于2019-05-15 20:08發表的  :
    再次請教樓上兩位大哥,怎么自行定義啊?


    找空白沒用的 "Mxx"  或 " Dxx"  仿範例，最好是連號。

    如：M0~M17  ==>M100~M117  或 M200 ~ M217 ...........

           D0~D10   ==>  D1000 ~D1010  或  D1100 ~ D1110 .........

          自行設定
    倔強的小白
    級別: 略有小成
    精華主題: 0
    發帖數量: 123 個
    工控威望: 233 點
    下載積分: 903 分
    在線時間: 96(小時)
    注冊時間: 2017-06-14
    最后登錄: 2024-12-22
    查看倔強的小白的 主題 / 回貼
    5樓  發表于: 2019-05-16 10:02
    很想問一下，你是直接接觸Q系列的嗎？去問這種問題？
    阿梓830915
    級別: 正式會員
    精華主題: 0
    發帖數量: 24 個
    工控威望: 55 點
    下載積分: 568 分
    在線時間: 9(小時)
    注冊時間: 2019-04-13
    最后登錄: 2019-06-27
    查看阿梓830915的 主題 / 回貼
    6樓  發表于: 2019-05-16 21:14
    剛剛接觸.不好意思.在哪里改,具體怎么操作?
    [ 此帖被阿梓830915在2019-05-16 21:36重新編輯 ]
    阿梓830915
    級別: 正式會員
    精華主題: 0
    發帖數量: 24 個
    工控威望: 55 點
    下載積分: 568 分
    在線時間: 9(小時)
    注冊時間: 2019-04-13
    最后登錄: 2019-06-27
    查看阿梓830915的 主題 / 回貼
    7樓  發表于: 2019-05-16 21:35
    在哪里設置這些��？
    阿梓830915
    級別: 正式會員
    精華主題: 0
    發帖數量: 24 個
    工控威望: 55 點
    下載積分: 568 分
    在線時間: 9(小時)
    注冊時間: 2019-04-13
    最后登錄: 2019-06-27
    查看阿梓830915的 主題 / 回貼
    8樓  發表于: 2019-05-16 21:49
    初學者,請大家多多關照,指正.
    小龔?fù)瑢W(xué)
    級別: 探索解密
    精華主題: 0
    發帖數量: 52 個
    工控威望: 135 點
    下載積分: 479 分
    在線時間: 79(小時)
    注冊時間: 2015-08-23
    最后登錄: 2022-11-07
    查看小龔?fù)瑢W(xué)的 主題 / 回貼
    9樓  發表于: 2019-05-18 09:04

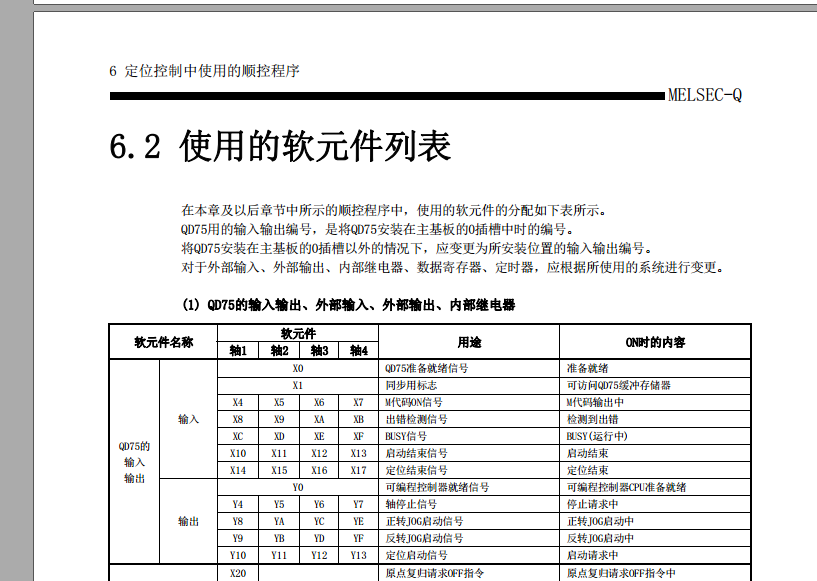

    圖片：
    資料要詳細的看。。。。
    阿梓830915
    級別: 正式會員
    精華主題: 0
    發帖數量: 24 個
    工控威望: 55 點
    下載積分: 568 分
    在線時間: 9(小時)
    注冊時間: 2019-04-13
    最后登錄: 2019-06-27
    查看阿梓830915的 主題 / 回貼
    10樓  發表于: 2019-05-18 12:39
    X,Y的地址如何更改我是明白的，就是這些數據寄存器和內部繼電器，在哪里設置還是不懂。
    渣渣暉
    學海無涯，苦中作樂···
    級別: 略有小成
    精華主題: 0
    發帖數量: 136 個
    工控威望: 205 點
    下載積分: 1536 分
    在線時間: 68(小時)
    注冊時間: 2018-07-25
    最后登錄: 2024-10-24
    查看渣渣暉的 主題 / 回貼
    11樓  發表于: 2019-05-19 16:39
    首先，XY地址不需要更改，是有你的PLC設置→I/O分配里決定的（硬件上是由你的模塊在機架上哪個插槽決定的），其他的可在智能功能模塊里設置。
    本帖最近評分記錄：
  • 下載積分:+1(阿梓830915)
